測試晶體振蕩器的(如何使用示波器測試晶振?)
1.如何使用示波器測試晶振?
晶振包括無源晶振和有源晶振，通過示波器可以測量出晶振的起振波形，下面介紹測量晶振波形的方法。
1。無源晶振用示波器測量波形無源晶振在起振時兩個引腳都會(huì )有震蕩波形產生，用示波器探頭的負極接GND，正極接任何一個晶振引腳即可看到晶振的波形。

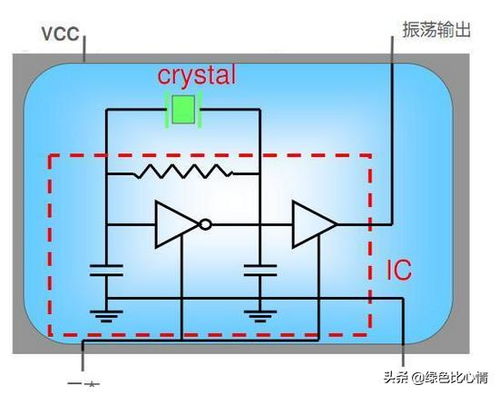

一般情況下，無源晶振起振的波形為正弦波，通過示波器可以看到正弦波形，測量其頻率應和晶振的起振頻率一致。 有源晶振用示波器測量波形一般情況下，有源晶振有四個引腳，兩個供電引腳，一個輸出引腳，另一個引腳懸空或者接GND。
在測量時需要將示波器探頭的正極接輸出引腳，負極接GND。有源晶振輸出的波形有兩種：正弦波和方波。
這個主要看晶振是否集成了整形電路，如果內部有整形電路則輸出方波，否則輸出正弦波。 測量時的注意事項在測量晶振波形時，一定要注意兩個事情：1）示波器的帶寬；2）負載電容。
示波器的帶寬一定要高于晶振的起振頻率，至少5倍，否則所測量的波形存在失真。晶振對負載電容比較敏感，所以測量時要盡量減少輸入電容對測量的影響。
以上就是這個問題的回答，感謝留言、評論、轉發。 更多精彩內容請關注本頭條號：玩轉嵌入式。
感謝大家。 。
2.檢測晶振需要用到什么
一般情況下晶振兩電極間的阻值為無窮大。
首先：將萬用表?yè)茉赗*10k擋，兩表筆分別與晶振兩電極相碰，然后觀察表頭指示，指針應在無窮大處不動；但是如果指針在無窮大處有輕微擺動，就說明石英晶體片有漏電現象或者是電極觸片與晶體片接觸不良，因為接觸不良就相當于電極觸片在晶體片上劃動，就會(huì )產生電流，所以指針會(huì )發生輕微擺動；如果指針有偏轉，就說明晶體嚴重漏電；如果指針指到零位，說明晶體已擊穿損壞。另外測試時請注意：最好不要進行在路測試，應取下或焊脫一只腳后再進行測試，否則誤差會(huì )很大，不易判斷。
3.如何校準 trimble 晶振的頻率
晶振分為無源晶振和有源晶振。有源晶振稱為石英晶體振蕩器，可以直接接上電源，用頻率計測量頻率及用示波器測量幅度。

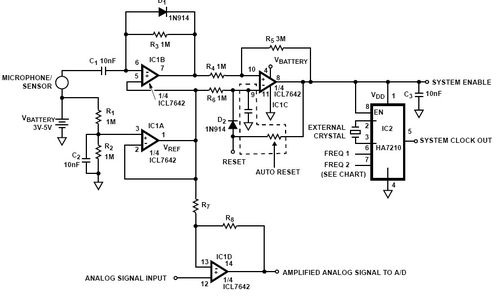

無源晶振稱為石英晶體諧振器，其參數很多。較簡易的方法，可以搭載一個振蕩電路，用頻率計測量頻率，并替代電阻法，等效得出晶振諧振電阻。并用電容表直接測量晶振靜態電容。但由于振蕩槽路不平衡，較難測出準確數值。
用阻抗計測量。可以較容易測量到Fs、Rr、C0、FL、Ts、CL等參數值，并可通過計算得出其它相關參數。缺點阻抗計一般數度有限，頻率值一般誤差在5ppm左右，其支架電感的嚴重影響，使串聯諧振頻率相位移較大，同時又干擾正確測量負載諧振頻率。另外，其測量有一定的局限性，只能測量質量因數大于60以上的晶振，也不能進行功率掃描和寄生掃描。
網絡(luò )分析儀測量。分為專用和通用兩種。專用網絡(luò )分析儀設置簡單，可以進行全部晶振參數的測量，但不能它用。通用的網絡(luò )分析儀，設置較為繁雜，測量參數有限，但可以通過計算獲得。
相關測量方法及標準如下：
SJ/T 10638-1995 《石英晶體振蕩器測試方法》
GB 12274-1990 《石英晶體振蕩器總規范》
GB/T 12274.1-2012 《有質量評定的石英晶體振蕩器 第1部分：總規范》
IEC 444 1973. Basic method forthe measurementof resonance frequency and equivalent series resis-tance of quartz crystal uNIts by zero phase technique in aπ-network [S].
GB/T 12273-1996石英晶體元件 電子元器件質量評定體系規范 第1部分：總規范
SJ/T 11210-1999
石英晶體元件參數的測量 第4部分：頻率達30MHz石英晶體元件負載諧振頻率fL和負載諧振電阻RL的測量方法及其他導出參數的計算
