火電圖紙圖解(怎樣快速讀懂電氣圖紙)

1.怎樣快速讀懂電氣圖紙

看懂電氣圖，首先具備電工基礎知識，熟悉各種電氣設備的原理，掌握各種電氣設備的運行、控制方法，（熟知幾類典型的控制線路很有必要）；其次，要掌握電氣“工程文字”即各種電氣圖形符號、字符符號等。

識讀電路圖的步驟

1、先閱讀設備說明書

了解設備的機械結構、電氣傳動控制方式以及設備元件的分布等。

2、認真閱讀圖紙說明

了解設計內容和施工要求，以便抓住識讀電路圖的要點。

3、認真查閱標題欄

了解電氣圖的名稱及標題欄中的內容，同時也了解該電氣圖的相關內容。

4、識讀電路圖

對于復雜的電路圖，為了系統地、清晰地描述，常常會(huì )給出功能圖（或功能描述）和邏輯圖，首先要看懂功能圖和邏輯圖，然后按功能將電路圖劃分條塊，按每個功能區塊

基本要求：

1）從簡單到復雜，循序漸進地看圖：從看簡單的電路開始，搞清每一個電氣符號的含義，明確每一個電氣元件的作用，理解電路的工作原理，為看復雜電氣圖打下基礎。

2）應具有電工學、電子技術的基礎知識：要掌握電工學和電子技術理論，掌握電動機、變壓器、開關等電氣元器件的原理。

3）要熟記和會(huì )用電氣圖形符號和字符符號：電氣圖是由圖形符號和字符符號組成的。圖形符號和字符符號很多，從個人專業出發熟讀背會(huì )本專業的圖形符號和字符符號，然后逐步擴大，就能讀懂更多的電路圖。

4）熟悉各類電氣圖的典型電路：一些典型的電路要熟悉，典型電路認識多了，可以觸類旁通、舉一反三。

5）了解涉及電氣圖的有關標準和規程：看圖的目的是用來指導施工、安裝，指導運行、維修和管理。有些技術要求不一定都在圖紙上標注出來，而是按國家標準或技術規程規范做出明確規定的。

看圖的一般步驟

1）看主回路：從下往上看，即先從用電設備開始，經電氣元件，順序地往電源端看。

2）看控制回路：從上往下看，從左向右看。要注意控制回路右側的功能標注。

結合主回路和控制回路，動態地將控制回路和主回路的動作順序關系搞清楚。

結合幾個典型線路圖進行講解。

2.急求火電廠的基礎知識,最好有節點一類的

火力發電一般是指利用石油、煤炭和天然氣等燃料燃燒時產生的熱能來加熱水，使水變成高溫、高壓水蒸氣，然后再由水蒸氣推動發電機來發電的方式的總稱。

以煤、石油或天然氣作為燃料的發電廠統稱為火電廠。 火力發電站的主要設備系統包括：燃料供給系統、給水系統、蒸汽系統、冷卻系統、電氣系統及其他一些輔助處理設備。

火力發電系統主要由燃燒系統（以鍋爐為核心）、汽水系統（主要由各類泵、給水加熱器、凝汽器、管道、水冷壁等組成）、電氣系統（以汽輪發電機、主變壓器等為主）、控制系統等組成。前二者產生高溫高壓蒸汽；電氣系統實現由熱能、機械能到電能的轉變；控制系統保證各系統安全、合理、經濟運行。

火力發電的重要問題是提高熱效率，辦法是提高鍋爐的參數（蒸汽的壓強和溫度）。90年代，世界最好的火電廠能把40%左右的熱能轉換為電能；大型供熱電廠的熱能利用率也只能達到60%~70%。

此外，火力發電大量燃煤、燃油，造成環境污染，也成為日益引人關注的問題。 熱電廠為火力發電廠，采用煤炭作為一次能源，利用皮帶傳送技術，向鍋爐輸送經處理過的煤粉，煤粉燃燒加熱鍋爐使鍋爐中的水變?yōu)樗羝?jīng)一次加熱之后，水蒸汽進入高壓缸。

為了提高熱效率，應對水蒸汽進行二次加熱，水蒸汽進入中壓缸。通過利用中壓缸的蒸汽去推動汽輪發電機發電。

從中壓缸引出進入對稱的低壓缸。已經作過功的蒸汽一部分從中間段抽出供給煉油、化肥等兄弟企業，其余部分流經凝汽器水冷，成為40度左右的飽和水作為再利用水。

40度左右的飽和水經過凝結水泵，經過低壓加熱器到除氧器中，此時為160度左右的飽和水，經過除氧器除氧，利用給水泵送入高壓加熱器中，其中高壓加熱器利用再加熱蒸汽作為加熱燃料，最后流入鍋爐進行再次利用。以上就是一次生產流程。

火力發電廠的基本生產過程 火力發電廠的主要生產系統包括汽水系統、燃燒系統和電氣系統，現分述如下： （一）汽水系統： 火力發電廠的汽水系統是由鍋爐、汽輪機、凝汽器、高低壓加熱器、凝結水泵和給水泵等組成，他包括汽水循環、化學水處理和冷卻系統等。 水在鍋爐中被加熱成蒸汽，經過熱器進一步加熱后變成過熱的蒸汽，再通過主蒸汽管道進入汽輪機。

由于蒸汽不斷膨脹，高速流動的蒸汽推動汽輪機的葉片轉動從而帶動發電機。 為了進一步提高其熱效率，一般都從汽輪機的某些中間級后抽出作過功的部分蒸汽，用以加熱給水。

在現代大型汽輪機組中都采用這種給水回熱循環。此外，在超高壓機組中還采用再熱循環，既把作過一段功的蒸汽從汽輪機的高壓缸的出口將作過功的蒸汽全部抽出，送到鍋爐的再熱汽中加熱后再引入氣輪機的中壓缸繼續膨脹作功，從中壓缸送出的蒸汽，再送入低壓缸繼續作功。

在蒸汽不斷作功的過程中，蒸汽壓力和溫度不斷降低，最后排入凝汽器并被冷卻水冷卻，凝結成水。凝結水集中在凝汽器下部由凝結水泵打至低壓加熱再經過除氧氣除氧，給水泵將預加熱除氧后的水送至高壓加熱器，經過加熱后的熱水打入鍋爐，再過熱器中把水已經加熱到過熱的蒸汽，送至汽輪機作功，這樣周而復始不斷的作功。

在汽水系統中的蒸汽和凝結水，由于疏通管道很多并且還要經過許多的閥門設備，這樣就難免產生跑、冒、滴、漏等現象，這些現象都會(huì )或多或少地造成水的損失，因此我們必須不斷的向系統中補充經過化學處理過的軟化水，這些補給水一般都補入除氧器中。 （二）燃燒系統 燃燒系統是由輸煤、磨煤、粗細分離、排粉、給粉、鍋爐、除塵、脫流等組成。

是由皮帶輸送機從煤場，通過電磁鐵、碎煤機然后送到煤倉間的煤斗內，再經過給煤機進入磨煤機進行磨粉，磨好的煤粉通過空氣預熱器來的熱風，將煤粉打至粗細分離器，粗細分離器將合格的煤粉（不合格的煤粉送回磨煤機），經過排粉機送至粉倉，給粉機將煤粉打入噴燃器送到鍋爐進行燃燒。而煙氣經過電除塵脫出粉塵再將煙氣送至脫硫裝置，通過石漿噴淋脫出流的氣體經過吸風機送到煙筒排人天空。

（三）發電系統 發電系統是由副勵磁機、勵磁盤、主勵磁機（備用勵磁機）、發電機、變壓器、高壓斷路器、升壓站、配電裝置等組成。發電是由副勵磁機（永磁機）發出高頻電流，副勵磁機發出的電流經過勵磁盤整流，再送到主勵磁機，主勵磁機發出電后經過調壓器以及滅磁開關經過碳刷送到發電機轉子，當發電機轉子通過旋轉其定子線圈便感應出電流，強大的電流通過發電機出線分兩路，一路送至廠用電變壓器，另一路則送到SF6高壓斷路器，由SF6高壓斷路器送至電網。

火力發電廠的基本生產過程 這里介紹的是汽輪機發電的基本生產過程。 火力發電廠的燃料主要有煤、石油（主要是重油、天然氣）。

我國的火電廠以燃煤為主，過去曾建過一批燃油電廠，目前的政策是盡量壓縮燒油電廠，新建電廠全部燒煤。 火力發電廠由三大主要設備——鍋爐、汽輪機、發電機及相應輔助設備組成，它們通過管道或線路相連構成生產主系統，即燃燒系統、汽水系統和電氣系統。

其生產過程簡介如下。 1.燃燒系統 燃燒系統如圖1-l所示，包括鍋爐的燃燒部分和輸煤、。

3.電廠基本知識

1 、電氣設備發生火災時，可帶電滅火的器材是哪幾種？答： 1211 二氧化碳 四氯化碳 干粉（回答 2 種算對）2 、按觸電事故發生頻率看，一年當中哪幾個月份事故最集中？答： 6~9 月3 、安全電壓最高是多少伏？答： 42 伏4 、通過人身的安全直流電流規定在多少以下？答： 50mA5 、通過人身的交流安全電流規定在多少以下？答： 10mA6 、觸電緊急救護法時，首先應進行什么？然后立即進行什么？答：觸電解救；人工呼吸。

7 、我們廠防止直擊雷的保護裝置有幾種？答：避雷針；避雷網；消雷器。8 、電線接地時，人體距離接地點越近，跨步電壓越高，距離越遠，跨步電壓越低，一般情況下距離接地體多少，跨步電壓可看成是零。

A : 10m 以?xún)?B : 20m 以外 C : 30m 以外 答： B9 、低壓驗電筆一般適用于交、直流電壓為（ ） V 以下。A : 220 B : 380 C : 500答： C10 、施工現場照明設施的接電應采取的防觸電措施為（ ）。

A ：戴絕緣手套 B ：切斷電源 C ：站在絕緣板上 答： B11 、被電擊的人能否獲救，關鍵在于（ ）A ：觸電的方式 B ：人體電阻的大小 C ：觸電電壓的高低 D ：能否盡快脫離電源和施行緊急救護 答： D12 、消除管線上的靜電主要是做好什么？答：接地13 、什么叫安全電壓？答：在各種不同環境條件下，人體接觸到有一定電壓的帶電體后，其各部分組織（如皮膚、心、臟、呼吸器官和神經系統等）不發生任何損害時，該電壓稱安全電壓。14 、影響電流對人體傷害程度的主要因素有哪些？答：主要因素有：電流的大小，人體電阻，通電時間的長短，電流的頻率，電壓的高低，電流的途徑，人體狀況。

15 、運行中的電動機停機后再起動，在熱狀態下允許熱起動多少次？在冷狀態下允許連續起動多少次？答： 1 次； 2~3 次16 、施工用電動機械設備，應采用的保護措施為 ？答：必須采用保護接零，同時還應重復接地。17 、電氣安全措施有哪兩部分？答：組織措施和技術措施。

18 、脫離低壓電源的主要方法有哪些？答：（ 1 ）切斷電源；（ 2 ）割斷電源線；（ 3 ）挑拉電源線；（ 4 ）拉開觸電者；（ 5 ）采取相應救護措施。采取以上措施時注意必須使用符合相應電壓等級的絕緣工具。

19 、送電時投入隔離開關的順序是什么？答：先合母線側、后合線路側。20 、動力配電箱的閘刀開關可不可以帶負荷拉開。

答：不可以。21 、在有爆炸和火災危險場所使用手持式或移動式電動工具時，必須采用什么樣的電動工具？答：有防爆措施。

22 、凡在潮濕工作場所或在金屬容器內使用手提式電動用具或照明燈時，應采用多少伏安全電壓？答： 12V 。23 、電動機試機時，可不可以一起動馬上就按停機按鈕？為什么？答 ：不可以。

起動電流是額定電流的 6~7 倍，馬上停機會(huì )燒壞開關。24 、我廠的電動機大多是防爆電動機，防爆等級一般是什么？答： dIIBT425 、我廠的防爆電動機，是不是防水電動機？答：不是26 、當工藝負荷沒有達到額定負荷時，電動機是不會(huì )過負荷的，對嗎？為什么？ 答：不對。

介質變化、機泵故障，電機故障均會(huì )導致過負荷。27 、為什么不辦火票、臨時用電票就不允許接臨時電？答：臨時用電屬于產生火花的用電，易造成觸電安全事故，易造成起火爆炸事故，必須辦理火票、臨時用電票，對施工現場采取一定的安全措施，才可以接臨時電。

28 、室內照明線路的用電設備，每一回路的總容量不應超過多少 kW ( 1 ) 1 ; ( 2 ) 2 ; ( 3 ) 3 。答：（ 2 ）29 、插座容量應與用電負荷相適應，每一插座只允許接用幾個用具？答： 1 個30 、工作地點相對濕度大于 75% 時，則此工作環境屬于易觸電的環境： （ 1 ）危險；（ 2 ）特別危險；（ 3 ）一般 答：（ 1 ）31 、為防止靜電火花引起事故，凡是用來加工、貯存、運輸各種易燃氣、液、粉體的設備金屬管、非導電材料管都必須 （ 1 ）有足夠大的電阻；（ 2 ）有足夠小的電阻；（ 3 ）接地 3 32 、電動工具的電源引線，其中黃綠雙色線應作為 線使用。

（ 1 ）相；（ 2 ）工作零線；（ 3 ）保護接地。答：（ 3 ）33 、保證電氣檢修人員人身安全最有效的措施是 。

（ 1 ）懸掛標示牌；（ 2 ）放置遮欄；（ 3 ）將檢修設備接地并短路。 答：（ 3 ）34 、從安全角度考慮，設備停電必須有一個明顯的——。

（ 1 ）標示牌 ：（ 2 ）接地處；（ 3 ）斷開點。答：（ 3 ）35 、設備或線路的確認無電，應以 指示作為根據。

（ 1 ）電壓表；（ 2 ）驗電器；（ 3 ）斷開信號。答：（ 2 ）36 、配電盤（箱）、開關、變壓器等各種電氣設備附近不得 。

（ 1 ）設放滅火器； （ 2 ）設置圍欄；3 ）堆放易燃、易爆、潮濕和其他影響操作的物件。答：（ 3 ）37 、一般居民住宅、辦公場所，若以防止觸電為主要目的時，應選用漏電動作電流為 mA 的漏電保護開關。

（ 1 ） 6 ; ( 2 ) 15 ; ( 3 ) 30 。答：（ 3 ）38 、移動式電動工具及其開關板（箱）的電源線必須采用 。

（ 1 ）雙層塑料銅芯絕緣導線；（ 2 ）雙股銅芯塑料軟線；（ 3 ）銅芯橡皮絕緣護套或銅芯聚氯乙烯絕緣護套軟線。答：（ 3 ）39 、移動式電動工具的電源線引線長度一般不應超過 米。

（ 1 ） 2 ;( 2 ) 3 ;( 3 ) 4 。答：（ 2 ）40 、長期擱置不用的手持電動工具，在使用前必須測量絕緣電阻，要求 I 。

4.怎樣看圖紙的基本知識

說說看結構施工圖吧。

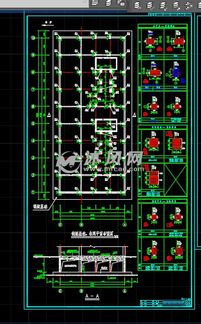

建筑結構識圖 它不是單獨一門學科，弄懂它必須要具有一定的工程圖形基本知識。今天的結構圖主要是平面結構布置；配以標準圖集；墻、柱、表；結構總說明；局部大樣等組成。

按照平法標準圖集（例如11G101系列）規定的名稱、代號、標注方法去讀懂平面結構布置圖上各個構件所在位置（平面位及標高）；各個構件之間的關系，平面圖上梁、板的配筋，你就收獲了一半；其次找墻、柱表知道各構件的截面尺寸及配筋；材料等級找結構總說明；節點構造看大樣及標準圖集。以上是個綱要。

假如連軸線、縱向筋、橫向筋、輪廓線。等的線型和意思都不知道，就談不上學懂建筑結構識圖咯。
