市政道路工程識圖(市政道路圖紙怎么看)

1.市政道路圖紙怎么看

首先掌握市政工程施工圖識讀、繪圖工具與用品、投影作圖、道路工程施工圖識讀、橋梁工程施工圖識讀、隧道工程施工圖識讀、涵洞與通道工程施工圖識讀、市政管網工程施工圖識讀、市政燃氣工程施工圖識讀等知識。

第二點、學會(huì )看圖例。

第三點、勤看圖，練習繪圖應用。

2.如何看懂市政圖紙

這個不難啊。

市政工程無非就是路和管線、方溝，天橋和大橋也有，不過大橋很少。平時主要是市政管線和道路多。

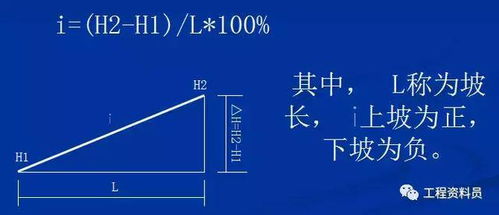

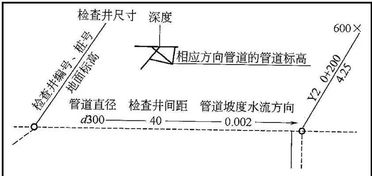

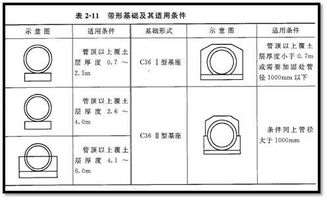

我不知道你是預算的還是施工的，具體管線圖來說，前面是管線平面圖，標注井號、管徑、長度、樁號等等，后面有縱斷高程和說明（比如雨污水管線，就標注幾級管，多少度的砂石基礎等）。道路圖也是前面是平面圖，標注紅線范圍，路寬、樁號等等，后面有樁號對應的縱斷高程，還有道路結構等。

方溝和管線圖一樣，但是作為結構來說就是有鋼筋，一般設計都把鋼筋量什么的標注很全的。不管你是扒量還是施工，首先把前面設計說明好好看看，然后具體看平面圖，對應后面縱斷和結構圖，就行了。

其實這東西沒什么難的，在這一兩句也跟你說不清楚，你可以問問你單位的人，或者有問題給我發郵件也行。canyang2008@163.com。

3.怎么看市政圖紙 不知道怎么看圖紙 不知怎么去找自己需要的數據和發

識圖先看清楚各分冊圖紙的總說明。總說明中明確給出了不同分類工程的設計、施工規范、圖集等標準及各項目重難點控制項目的具體要求（包括材料型號、施工工藝、質量控制要求）。再看平面圖，明確各分類別工程與線路中心線的相對位置關系以及各種管道之間的平面位置及交叉位置。再看縱斷面圖，明確各管道的開挖深度及相應的開挖寬度。最后看各分類圖紙的細部詳圖。

在確定管道的開挖順序時應以縱斷面圖為準。一般情況下，管道開挖應遵循從深到淺的開挖順序。單個管道的開挖應遵循從主管到支管的開挖順序。同種管道的開挖主管與支管能同步的盡量同步。避免遺漏和重復開挖。
