1.電子元件知識大全,
第一章電子元器件第一節、電阻器
1.1 電阻器的含義：在電路中對電流有阻礙作用并且造成能量消耗的部分叫電阻.
1.2 電阻器的英文縮寫：R(Resistor) 及排阻RN
1.3 電阻器在電路符號： R 或 WWW
1.4 電阻器的常見單位：千歐姆（KΩ）， 兆歐姆（MΩ）
1.5 電阻器的單位換算： 1兆歐=103千歐=106歐
1.6 電阻器的特性：電阻為線性原件，即電阻兩端電壓與流過電阻的電流成正比，通過這段導體的電流強度與這段導體的電阻成反比。即歐姆定律：I=U/R。
表 1.7 電阻的作用為分流、限流、分壓、偏置、濾波（與電容器組合使用）和阻抗匹配等。
1.8 電阻器在電路中用“R”加數字表示，如：R15表示編號為15的電阻器。

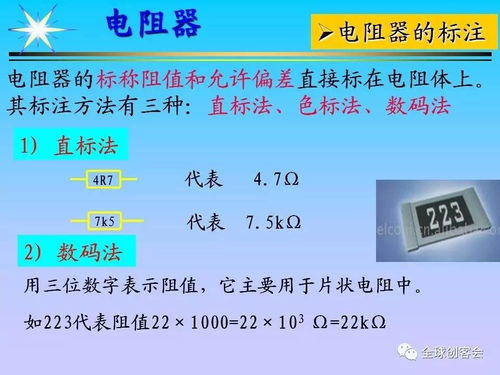

1.9 電阻器的在電路中的參數標注方法有3種，即直標法、色標法和數標法。
a、直標法是將電阻器的標稱值用數字和文字符號直接標在電阻體上，其允許偏差則用百分?jǐn)?shù)表示，未標偏差值的即為±20%.
b、數碼標示法主要用于貼片等小體積的電路，在三為數碼中，從左至右第一，二位數表示有效數字，第三位表示10的倍冪或者用R表示（R表示0.）如：472 表示 47*102Ω（即4.7KΩ）； 104則表示100KΩ、；R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、R22=0.22Ω、50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.
c、色環標注法使用最多，普通的色環電阻器用4環表示，精密電阻器用5環表示，緊靠電阻體一端頭的色環為第一環，露著電阻體本色較多的另一端頭為末環.現舉例如下：
如果色環電阻器用五環表示，前面三位數字是有效數字，第四位是10的倍冪. 第五環是色環電阻器的誤差范圍1.13 電阻器好壞的檢測：
a、用指針萬用表判定電阻的好壞：首先選擇測量檔位，再將倍率檔旋鈕置于適當?shù)臋n位，一般100歐姆以下電阻器可選RX1檔，100歐姆-1K歐姆的電阻器可選RX10檔，1K歐姆-10K歐姆電阻器可選RX100檔，10K-100K歐姆的電阻器可選RX1K檔，100K歐姆以上的電阻器可選RX10K檔.
b、測量檔位選擇確定后，對萬用表電阻檔為進行校0， 校0的方法是：將萬用表兩表筆金屬棒短接，觀察指針有無到0的位置，如果不在0位置，調整調零旋鈕表針指向電阻刻度的0位置.
c、接著將萬用表 的 兩表筆分別和電阻器的兩端相接，表針應指在相應的阻值刻度上，如果表針不動和指示不穩定或指示值與電阻器上的標示值相差很大，則說明該電阻器已損壞.
d、用數字萬用表判定電阻的好壞；首先將萬用表的檔位旋鈕調到歐姆檔的適當檔位，一般200歐姆以下電阻器可選200檔，200-2K歐姆電阻器可選2K檔，2K-20K歐姆可選20K檔，20K-200K歐姆的電阻器可選200K檔，200K-200M歐姆的電阻器選擇2M歐姆檔.2M-20M歐姆的電阻器選擇20M檔，20M歐姆以上的電阻器選擇200M檔.
2.學習電子技術基礎知識
學習一門新課還是從基礎的開始，相信你學電子并不是為了去開發什么高科技的復產品，單從動手來說，先認識元器件，再嘗試焊接一些簡單的電路，電子小制作書上有很多；動手制能力還是靠練習，書本上可以提供的只是一些規范性的東西。
<<；高等數學>>；是基礎的基礎，如果2113模擬電路的話學點微積分就差不多了。
如果學習理論知識，大概順序是 《電路分析》5261--《模擬電子線路》-《數字電路》-《51單片機（51單片機主要供教學，實際應用不多）》 （至少我們大學里是這么開課的） 同時也應該學習一下電腦繪制電路圖〈PROTEL99〉一個電子線路CAD的軟件。
如果附近有大學的話，也可以去旁聽一下
網站的話一般只有技術論壇或電路圖站了，沒有4102什么教學性的東西，有的話也應該是各高校的網站了。
我們教授說過，其實模擬電路并不難，多花點時間就1653好了，很遺憾。大學生都很懶。慚愧
3.電子技術基礎的目錄
上篇 模擬電子技術第1章 半導體器件1.1 半導體的基本知識1.1.1 本征半導體1.1.2 雜質半導體1.2 半導體二極管1.2.1 PN結的形成及其特性1.2.2 二極管的結構和類型1.2.3 二極管的伏安特性1.2.4 二極管的主要參數1.2.5 特殊二極管1.3 雙極型晶體管1.3.1 晶體管的結構和分類1.3.2 晶體管的電流放大作用1.3.3 晶體管的共射特性曲線1.3.4 晶體管的主要參數1.4 場效應晶體管1.4.1 結型場效應晶體管1.4.2 絕緣柵型場效應晶體管1.4.3 場效應晶體管的主要參數和型號本章小結習題第2章 基本放大電路2.1 放大電路的基本概念2.1.1 放大的概念2.1.2 放大電路的組成及各元器件的作用2.1.3 放大電路的主要性能指標2.2 基本共射放大電路2.2.1 直流通路和交流通路2.2.2 放大電路的工作過程2.3 基本放大電路的分析方法2.3.1 放大電路的圖解分析法2.3.2 微變等效電路法2.4 靜態工作點對波形失真的影響2.5 分壓式偏置放大電路2.6 基本放大電路的三種基本組態2.6.1 基本共集放大電路2.6.2 基本共基放大電路2.6.3 放大電路三種基本組態的比較2.7 放大電路的耦合方式及頻率特性2.7.1 放大電路的耦合方式2.7.2 放大電路的頻率特性2.8 差動放大電路本章小結習題二第3章 負反饋放大電路3.1 負反饋的基本概念3.1.1 反饋的定義3.1.2 反饋的分類及判斷3.2 負反饋的框圖和一般關系式3.3 負反饋對放大電路性能的影響3.3.1 提高放大電路的穩定性3.3.2 減小非線性失真3.3.3 改善放大器的頻率特性——展寬通頻帶3.3.4 改變輸入電阻和輸出電阻3.4 負反饋的引入方法3.5 深度負反饋放大電路的估算3.5.1 深度負反饋的特點3.5.2 深度負反饋放大電路的計算本章小結習題三第4章 集成運算放大器4.1 集成運放的基本概念4.1.1 集成運放的基本組成及其符號4.1.2 集成運放的分類及特點4.1.3 集成運放的主要性能指標4.1.4 集成運放的電壓傳輸特性4.1.5 集成運放的理想模型4.2 集成運放的線性應用4.2.1 運算放大器在信號運算方面的應用4.2.2 運算放大器在信號處理方面的應用4.2.3 運算放大器使用注意事項4.2.4 集成運放應用舉例本章小結習題四第5章 正弦波振蕩器5.1 自激式振蕩器的基本工作原理5.1.1 自激振蕩現象5.1.2 產生正弦波自激振蕩的條件5.1.3 自激式振蕩器的組成5.2 LC正弦波振蕩器5.2.1 LC并聯諧振特性5.2.2 變壓器反饋式LC正弦波振蕩器5.2.3 三點式振蕩器的組成原則5.2.4 I電感三點式振蕩器5.2.5 電容三點式振蕩器5.2.6 乜容三點式振蕩器的改進5.3 石英晶體振蕩器5.3.1 石英諧振器5.3.2 石英晶體振蕩電路5.3.3 晶體振蕩電路舉例5.4 RC正弦波振蕩器5.4.1 RC串、并聯電路的選頻特性5.4.2 RC橋式振蕩器本章小結習題五第6章 功率放大電路6.1 功率放大電路的基本概念6.1.1 功率放大電路的任務及基本要求6.1.2 功率放大電路的分類及特點6.2 互補對稱式功率放大電路6.2.1 OCI.功放電路6.2.2 OTI.功放電路6.3 集成功率放大器6.3.1 集成功率放大器概述6.3.2 DG41006.3.3 LM386本章小結習題六第7章 直流穩壓電源7.1 直流穩壓電源概述7.1.1 直流穩壓電源的組成與分類7.1.2 直流穩壓電源的質量指標7.2 整流濾波電路7.2.1 整流電路7.2.2 濾波電路7.3 穩壓管穩壓電路7.3.1 穩壓管穩壓電路及穩壓原理7.3.2 限流電阻的計算7.4 串聯型穩壓電源7.4.1 電路原理7.4.2 串聯型晶體管穩壓電路7.4.3 影響輸出電壓穩定的因素……下篇 數字電子技術附錄參考文獻。
4.電子元件行業需要學習些什么基礎知識
電子元件基礎知識
無論是無線電愛好者還是維修技術人員，你能夠說出電路板上那些小元件叫做什么，又有什么作用嗎？如果想成為元件（芯片）級高手的話，掌握一些相關的電子知識是必不可少的。
譬如在檢修某硬件時用萬用表測量出某個電阻的阻值已為無窮大，雖然可斷定這個電阻已損壞，但由于各板卡及各種外設均沒有電路圖（只有極少數產品有局部電路圖），故并不知電阻在未損壞時的具體阻值，所以就無法對損壞元件進行換新處理。可如果您能看懂電阻上的色環標識的話，您就可知道這個已損壞電阻的標稱阻值，換新也就不成問題，故障自然也就會隨之排除。
諸如上述之類的情況還有很多，比如元器件的正確選用等，筆者在此就不逐一列舉了，下面筆者就來說一些非常實用的電子知識，希望大家都能向高手之路再邁上一步。注：下文內容最好結合圖一和后續圖片進行閱讀。
一、電壓，電流
電壓和電流是親兄弟，電流是從電壓（位）高的地方流向電壓（位）低的地方，有電流產生就一定是因?yàn)橛须妷旱拇嬖冢须妷旱拇嬖趨s不一定會產生電流——如果只有電壓而沒有電流，就可證明電路中有斷路現象（比如電路中設有開關）。另外有時測量電壓正常但測量電流時就不一定正常了，比如有輕微短路現象或某個元件的阻值變大現象等，所以在檢修中一定要將電壓值和電流值結合起來進行分析。在用萬用表測試未知的電壓或電流時一定要把檔位設成最高檔，如測量不出值來再逐漸地調低檔位。
注：電壓的符號是“V”，電流的符號是“A”。
二、電阻器
各種材料對它所通過的電流呈現有一定的阻力，這種阻力稱為電阻，具有集總電阻這種物理性質的實體（元件）叫電阻器（簡單地說就是有阻值的導體）。它的作用在電路中是非常重要的，在電腦各板卡及外設中的數量也是非常多的。它的分類也是多種多樣的，如果按用處分類有：限流電阻、降壓電阻、分壓電阻、保護電阻、啟動電阻、取樣電阻、去耦電阻、信號衰減電阻等；如果按外形及制作材料分類有：金膜電阻、碳膜電阻、水泥電阻、無感電阻、熱敏電阻、壓敏電阻、拉線電阻、貼片電阻等；如果按功率分類有：1/16W、1/8W、1/4W、1/2W、1W……等等。
以上這些電阻都是常見的電阻，所以它們的阻值標稱方法我們一定要知道，下面我就以電腦主機內各板卡上最為常見的貼片電阻為例介紹一下（其它的電阻標稱方法同樣）：貼片電阻的標稱方法有數字法和色環法這兩種。先說數字法，通常有電阻上有三個數字XXX，前兩個數字依次是十位和個位，最后的那個數字是10的X次方，這個電阻的具體阻值就是前兩個數組成的兩位數乘上10的X次方歐姆，如標有104的電阻器的阻值就是100000歐姆（即100KΩ）、標有473的電阻器的阻值就是47000歐姆（即47KΩ）；下面筆者再說一下色環法，這個標稱方法是在所有電阻標稱法中最普遍的（貼片外形的相對較少），常見的色環通常有四個環，我們把金色或銀色環定為最后的那一環，前三個環的顏色都對應著相應的數字，我們知道數字后就要用上面說的數字法讀其阻值了，但我們一定要先知道什么顏色代表什么數字才行，所以我們一定要記住這樣一個口訣——黑棕紅橙黃綠藍紫灰白，它們分別對應著0123456789，至于金色和銀色分別表示10-1和10-2，這兩色在四色環電阻中只是標明誤差值而已，故只要了解就行了。下面我同樣舉兩個例子說明，以便理解記憶，如標有棕黑黃銀色環的電阻器的阻值是100000歐姆（即100KΩ）、標有黃紫橙金色環的電阻的阻值是47000歐姆（即47KΩ）。
還有一種五色環電阻，這種電阻都是一些阻值相對較小、精度相對比較高的電阻器，由于在電腦外設中也有應用，所以我也介紹一下：它是以金色或銀色為倒數第二個環，前三個色環分別是百位、十位、個位，最后一個色環是誤差值，這樣的電阻器的具體阻值就是前三個色環代表的三個數組成的三位數乘上10的負1次方或負2次方歐姆，如標有棕紫綠銀棕色環的電阻器的阻值是1.75Ω。
5.電子技術需要知道哪些主要的知識
我覺得一個電子技術人員應該有下面的能力：
1、模擬/數字電路的分析和設計。教科書上講的都應該會，包括分離元件和運放的信號放大，濾波，波形產生，穩壓電源，邏輯化簡，基本觸發器，基本計數器、寄存器，脈沖產生和整形，ADC、DAC，鎖相環等。要能定性和定量的分析和設計電路的功能和性能，比如說穩定性、頻率特性等。這些東西一般需要日積月累才能到見多識廣，然后熟能生巧。
2、計算機組成原理和結構?，F(xiàn)在的電子設備基本上沒有不用到計算機的，所以對計算機一定要了解最好是熟悉。要明白計算機是怎么工作的，軟件在計算機內是怎么運行的（最好自己寫一寫程序），要熟悉常用計算機系統的外圍電路和接口，并且要明白CPU和外圍電路是怎么協調工作的等等。最好能熟悉MCS-51，寫程序不是問題，重要的是思路，但一定要做出來。
3、PCB?；疽笫?層板，要了解PCB對EMI、ESD的影響并想辦法避免。PCB能做得既美觀又沒有問題是需要花時間來訓練的。
4、VHDL。在國外這是要求掌握基本技能，在國內也正在普及。主要是用來開發FPGA/CPLD器件和邏輯仿真，還有IC設計也常用VHDL作輸入。就目前來說，如果對自己要求不是很高的話可以不掌握。
如果時間和精力允許的話，可以學一學操作系統、數據結構等，當然首先必須掌握好C(C++)語言，以便將來可以做（軟/硬件）系統方面的工作。但模電/數電基礎一定要好，這是學習其他的基礎。開始時一般從分析電路入手，要搞清楚一個電路的電流是怎么流的，電壓是怎么產生的，電感、電容是怎么沖放電的等等。從簡單到復雜，慢慢養成習慣，很多東西自然而然就明白了。
6.電子技術基礎是什么
電子技術基礎是在電工基礎上的一門學科。
1. 電子技術基礎是在電工基礎上的一門學科，尤其是模擬部分有很多電路要分析，所以電工基礎要學好，如果只會簡單的電工基礎，就要好的理解能力，比如在學半導體的時候，要知道其中載流子的運動情況，這樣才能更好的理解二極管和三極管。
2. 電子技術包括模擬電子技術和數字電子技術兩部分。
3. 模擬電子技術主要包括放大、反饋、濾波、振蕩四大重點。放大器分分立元件放大器和集成放大器。
4. 數字電子技術處理高低電平。主要分組合邏輯電路和時序邏輯電路兩大重點。
5. 目前邏輯電路都已經實現集成化又分為TTL（晶體管—晶體管邏輯電路）和MOS邏輯電路（場效應管邏輯電路）。
7.想學習電子電路等基礎知識,請給個比較好的網站,謝謝
學無線電電子技術，關鍵是動手，包括動手畫原理圖、方框圖，最好也動手繪電路板；動手將一堆元器件焊成一個電子產品并調試好。動手了就理解得透、記得牢，然后是看得明。
所以，學電子技術最好不要寄望電腦、網站，還是啃書本實際。就算畫原理圖，在基礎不牢時最好用紙筆來畫，有了基礎才用軟件畫圖。
學電子技術最實際是從學AM收音機開始，其原因有：
1、電路種類齊全：別小看一臺古老的調幅收音機，那里頭有可變調諧（LC諧振電路）、高頻振蕩、超外差變頻、中頻選擇、變壓器耦合、電容耦合、二極管檢波、甲類放大器、推挽放大器、OCL、OTL功放等電子路，在這些電路中還有濾波、正反饋、負反饋、交流旁路等細節。是集模擬電子技術之大成！
2、通過對各級偏置電流的調試，會使你加深對甲類放大器、甲乙類放大器和推挽放大器的認識。通過調試，也使你知道放大器為什么會進入飽和、為什么波會削頂失真、為什么會交越失真等等。
通過調中周、統調等，會加深你對LC諧振、變頻、選頻電路的認識。
3、AM收音機套件便宜，來源豐富。
老叔我敢打保票，只要你將現在己無人感興趣的收音機玩透了（包括會查故障會檢修），你就是一個玩電子電路的高手。玩好了模擬的，數字電路就不在話下了！
信不信由你。
8.電子技術基礎
同學是學軟件的吧.
先說數字邏輯，數字邏輯是最基本的專業課.舉個簡單例子，以后你用c++編程.編譯以后，你要學會用匯編去改進效率，數字邏輯提供了硬件的一些基礎知識，你要明白如何去化簡.另外數字邏輯和離散數學聯系也比較緊密.
數學分析我不知道你指的是什么專業課程，一般來說，軟件學院的數學專業課主要是概率統計和離散數學（微積分和線形代數是公共課），這兩門課是數據結構與算法分析的前置知識.數據結構與算法分析你應該明白很重要吧.
你們的電子技術基礎是理論課還是試驗課？
如果是實驗課的話，應該學校就是把這門課程和數字邏輯捆綁的.同樣是屬于以后的程序設計基礎.
編程是一門很藝術但也很枯燥的學科，好好努力吧.堅持自己的夢想.
