1,直線AB (水平投影面) (鉛垂線), 2,直線CD (側投影面) (側平線,) 3,平面P (側投影面) (側垂面), 4,平面Q (正投影面) (正平面)

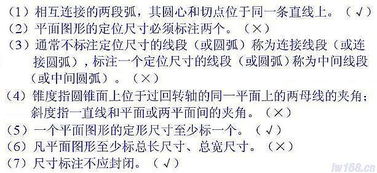

你好 下面是考試大綱,請參考:考試范圍和要求一、制圖的基本知識正確理解和應用國家標準有關機械制圖中的《圖幅》、《比例》、《字體》和《圖線》等的基本規定。掌握尺寸注法的規定。 能對平面圖形進行尺寸分析、線段分析,掌握平面圖形的基本作圖方法。二、投影的基本知識 1、了解投影的基本性質和規律,會(huì )畫簡單體三視圖。2、熟悉基本幾何體(包括不完整基本體)的投影特點,并掌握在立體表面取點的方法。三、點、直線和平面的投影 熟練掌握點、直線和平面的投影特性。 3、掌握直角三角形法的空間分析和圖解作圖的方法。 4、掌握直線上點、平面上點和線的投影特性及作圖。 5、掌握用輔助投影將一般位置直線、平面變換為特殊位置直線、平面的方法。 6、理解直線與直線、平面與平面之間的相對位置關系。四、軸測圖 1、掌握用點的坐標法和形體分析法繪制正等軸測圖。 掌握平行于投影面的圓的正等軸測圖的畫法。 掌握簡單組合體正等軸測圖的畫法,能繪制簡單組合體的斜二等軸測圖。五、立體表面的交線 1、掌握截交線投影的畫法。 2、掌握利用積聚性和在立體表面上取點的方法求作相貫線,掌握輔助平面的選取條件、選取范圍以及求相貫線的方法。六、組合體投影 1、熟練掌握組合體三視圖的投影規律和六向方位關系。 2、能根據形體分析方法和線面分析畫出組合體的三面投影圖。 3、能運用形體分析法正確、完整、清晰地標注組合體的尺寸。 熟練掌握利用形體分析和線面分析的讀圖方法,想像出組合體的整體形狀,并繪制指定的視圖和補畫漏線。七、機件的表示方法 1、掌握基本視圖、向視圖、局部視圖和斜視圖的畫法、標注規定。 2、掌握剖視圖、斷面圖的分類和剖切面的分類;掌握剖面符號的畫法規定;掌握剖視圖和斷面圖的畫法和標注規定。 了解局部放大圖和常用的簡化畫法規定。八、標準件和常用件 1、熟練掌握螺紋及緊固件的連接畫法和螺紋標注方法的規定,并能解釋螺紋標記含義。 2、熟練掌握圓柱齒輪及其嚙合畫法的規定,各參數尺寸的計算方法。 3、掌握并識記常用鍵的規定標記和繪制鍵聯結裝配圖。 掌握常見滾動軸承標記的含意和簡化畫法。 了解鍵、銷和彈簧的規定畫法。九、零件的制造和裝配工藝要求 機械工藝結構的表達。 理解尺寸基準的概念;了解合理標注尺寸的注意事項。 掌握表面粗糙度符號、代號及其注法的規定,并能解釋符號和代號的含義。 理解極限與配合的基本術語;掌握公差帶代號和配合代號在圖樣上的標注規定,并能解釋代號的含義。 熟悉形位公差特征項目的符號,懂得其代號在圖樣中的常用標注規定,能正確讀解常用的代號標注的含義。十、零件圖 熟悉零件圖的作用和內容。 能綜合運用已學知識,正確識讀中等復雜程度的零件圖。 3、能正確補畫指定位置的視圖或剖視圖。 十一、裝配圖
1、熟悉裝配圖的作用和內容。 2、掌握裝配圖畫法的基本規定、特殊畫法和常用的簡化畫法規定。 3、理解裝配圖中的尺寸標注要求。 4、能綜合應用機件的各種表達方法,把部件的結構形狀及其零件間的相對位置表達清楚,繪制裝配圖。 5、能綜合運用已學知識,正確識讀一般復雜程度的裝配圖。 6、掌握由裝配圖拆畫零件圖的方法步驟,并拆畫指定的零件圖。 試卷結構 內容比例制圖的基本規定及技能5%投影基礎10%基本體及截交線、相貫線的投影/軸測投影10%組合體投影20%圖樣的基本表示法20%常用件的特殊表示法10%零件圖15%裝配圖10%題型比例填空題10%選擇題10%作圖題50%讀圖題30%難度比例較易題30%中等難度題55%較難題15%
2007-2008年度石化二年級第一學期《機械制圖》期末試卷
班級 姓名 得分____________
一. 填空:(20分)
1.螺紋的基本要素有五個: 牙型 、公稱直徑 、螺距 、線數 、旋向 。
2.斷面圖分為 移出 斷面和 重合 斷面。
3.按剖切范圍的大小,剖視圖可分為 全 視圖、局部 視圖、半 視圖。
4.讀組合體視圖的基本方法是 形體分析 法和 面形分析 法。
5.在組合體視圖上標注尺寸,應做到 正確 、齊全 、清晰 。
6.基本尺寸相同的,相互結合的孔和軸公差帶之間的關系稱為 配合 。
7.零件加工表面具有的較小間距的峰谷所組成的微觀幾何形狀特性,稱為 表面粗糙度 。
8.裝配圖的特殊畫法有拆卸畫法、假想 畫法、簡化 畫法和 夸大 畫法和單獨表示法。
二.選擇題: (24分)
1.有一左旋梯形螺紋,其公稱直徑為30,螺距為6,導程12,其代號應為 B 。
A. M 30 * 6 B. Tr30*12(p6)LH C. G1/2A D. Tr30*p6
2.判斷B-B斷面圖,正確的答案是 C 。
3.看懂主、俯視圖,想象出組合體的形狀,找出錯誤的左視圖 D 。
4.下列各圖中, 合理的鉆孔工藝結構是 C 。
A B C D
5.代號為6208的滾動軸承,表示軸承內圈直徑為 B mm的深溝球軸承。
A. 30 B. 40 C. 8 D. 80
6.在畫半剖視圖時,半個視圖與半個剖視圖的分界線是 C 。
A. 虛線 B. 細實線 C. 細點畫線 D. 粗實線
7.正確的內外螺紋旋合畫法如圖 A 。
A B C D
8. 下列局部剖視圖中,正確的畫法是 B 。
A B C D
9. 下列四組視圖中,主視圖均為全剖視圖,其中 A 的主視圖有缺漏的線。
A B C. D
10. 用AutoCAD繪圖時,擦除一個實體或一個實體的一部分應使用 D 命令。
A B C D
三.組合體作圖題(24分)
1.已知組合體的主視圖和俯視圖,畫出組合體的左視圖,虛線不可省略。
2.補全組合體的尺寸,尺寸數值按1∶1在圖中量取后取整數。
四.表達方法作圖題(20分)
1.根據給定的視圖,在指定位置將主視圖改畫為半剖視圖,并畫出全剖的左視圖。
2.用相交的剖切平面剖開機件,在主視圖上方空白處將主視圖畫成全剖視圖。
(第1題圖) (第2題圖)
