測量螺紋簡單的方法(測內螺紋最簡單的方法)

1.測內螺紋最簡單的方法

深圳真尚有ThreadChecker是現有測量?jī)?nèi)螺紋的簡單方法。

用電渦流傳感器探頭，DIN導軌式安裝前置器組成內螺紋測量傳感器：當把傳感器插入標準孔里，傳感器信號輸出B被記錄作為標準，當插入內螺紋時，傳感器信號輸出A高于標準值B。使用中取決于傳感器直徑與孔徑之比，典型的比例是1:1.4或1:1.6。

以及螺紋種類，如用緊密螺紋提供的精確數據作為標準螺紋信號。因此，儀器需用標準孔進行校準，測量就會準確可靠。

儀器有自校準功能，操作簡單。

2.測量螺紋需要測量哪些東西

螺紋測量有單項測量和綜合測量?jī)煞N方法。

單項測量常用于測量螺紋的中徑、螺距和牙形半角等參數。常用的圓柱螺紋中徑測量方法有：①用螺紋千分尺測量。

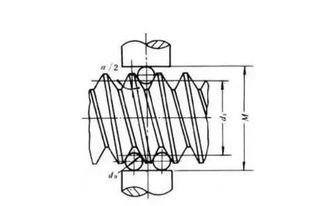

②把3個具有相同直徑的圓柱體──三針，放在螺紋牙槽中然后根據精度要求用千分尺、比較儀或測長儀（見測長機）測出Μ值，計算后即可得出被測螺紋中徑值d1。③在工具顯微鏡上用影象法測量。

④在工具顯微鏡上用軸切法測量。

綜合測量是檢驗螺紋的實際中徑誤差和折算中徑誤差來控制螺紋的旋合質量。折算中徑誤差是把螺距和牙形半角等的誤差折算在中徑方向上的誤差。

3.如何檢測螺紋

按照“ZBJ13002.1”緊固件測試方法 螺栓、螺釘、螺柱和螺母的尺寸與幾何精度“標準抄的規定，外螺紋的有效長度的測量用符合GB1214規定的精度為0.02mm的游標襲卡尺從螺桿末端的長邊起，測量至擰入螺紋（擰到螺紋的收尾處）的通端螺紋環規的端面的距離。

螺紋環規的內倒角不應包括知在內（實施中也可以采用去處內倒角的螺紋環規）。螺紋卡尺可測量道螺紋底徑，螺紋規可測量螺距。

游標卡尺量幾、顆牙尖距離之和除以牙數=牙距；螺距x牙數=長度。
