電工.(電工)
1.電工基礎知識
電工基礎和安全 第一章觸電事故與觸電急救 1、電氣事故分析 （1） 電氣事故種類：電流傷害事故、電氣設備事故、電磁場傷害事故、雷電事故、靜電事故及電氣火災和爆炸事故。
（2） 觸電事故原因：缺乏電氣安全知識；違反安全操作規程；電氣設備、線路不合格；維修不善；偶然因素。 2、電流對人體的作用 （1） 觸電的種類：?jiǎn)蜗嘤|電；兩相觸電；跨步電壓觸電。
（2） 對工頻電而言： 感知電流：成年男性約為1.1毫安，成年女性為0.7毫安。 擺脫電流：成年男性約為16毫安，女性為10.5毫安。
從安全的角度考慮，取概率為0.5%時人的擺脫電流作為最小擺脫電流，男性為9毫安，女性為6毫安。 3、安全電壓 （1） 允許電流：男性為9毫安，女性為6毫安。
（2） 人體電阻：1000~2000歐。 （3） 安全電壓值：42,36,24,12,6伏。
（4） 安全電壓的供電電源：由特定電源供電，包括獨立電源和安全隔離變壓器（由安裝在同一鐵芯上的兩個相對獨立的線圈構成）。自耦變壓器、分壓器和半導體裝置等不能作為電壓的供電電源。
（5） 安全電壓回路必須具備的條件： Ⅰ、供電電源輸入輸出必須實行電路上的隔離； Ⅱ、工作在安全電壓下的電路，必須與其它電氣系統無任何電氣上的聯系（不允許接地，但安全隔離變壓器的鐵芯應該接地）； Ⅲ、采用24V以上的安全電壓時，必須采取防止直接接觸帶電體的保護措施，不允許有裸露的帶電體； Ⅳ、線路符合下列條件：部件和導線的電壓等級至少為250V，安全電壓用的插頭，就不能插入較高電壓的插座。 4、觸電急救 現場挽救要點：迅速脫離電源；準確實行救治（人工呼吸和胸外心臟擠壓）；就地進行搶救；救治要堅持到底。
第二章 直接接觸的防護措施 1、直接接觸防護措施的種類 絕緣、屏護、間距、采用安全電壓、限制能耗、電氣聯鎖、安裝漏電保護器。 2、絕緣 （1） 絕緣材料電阻率一般為10^9?厘米以上。
（2） 搖表上有分別標有接地E，電路L和屏蔽（或保護）G三個接線端鈕。E端接地或接于電氣設備的外殼。
G端為測量電纜芯線對外絕緣電阻時，E接電纜外皮，L接電纜芯線，為消除芯線絕緣層表面漏電引起的誤差，G接電纜外皮內的內層絕緣上。 （3） 測量絕緣電阻注意事項： ①、搖把轉速應由慢到快； ②、根據對象選擇不同電壓的搖表（100~1000伏，使用500V~1000V兆歐表；1000V以上，使用2500V或5000V兆歐表）； ③、端線不能用雙股絕緣線或絞線，以免其絕緣不良引起誤差； ④、被測量的電氣設備要斷電，測量前要放電； ⑤、測量前對要對搖表進行檢查； ⑥、應盡可能在電氣設備剛停止運轉后進行，以使所測結果符合運轉溫度下的情況； ⑦、測量電力布線絕緣電阻時，應將熔斷器、用電設備、電器和儀表斷開。
（4） 主要電氣設備或線路應達的絕緣電阻值： ① 新裝和大修后1KV以下的配電裝置，每一段絕緣電阻不應小于0.5兆歐，電力布線絕緣電阻不應小于0.5兆歐；新裝和運行1KV以上的電力線路，要求每個絕緣子絕緣電阻不應小于300兆歐。 ② 新投變壓器的絕緣電阻值應不低于出廠值的70%。
③ 交流電動機定子線圈的絕緣電阻額定電壓為1000V以上者，常溫下應不低于每千伏1兆歐，轉子線圈的絕緣電阻應不低于每千伏0.5兆歐。額定電壓低于1000V以下者，常溫下應不低于每千伏0.5兆歐。
溫度越高絕緣電阻越低。 第三章 間接接觸的防護措施 1、間接接觸防護措施的種類 （1） 自動切斷電源的保護 對于不同的配電網，可根據其特點，分別采用過電流保護（包括接零保護）、漏電保護、故障電壓保護（包括接地保護）、絕緣監視等保護措施。

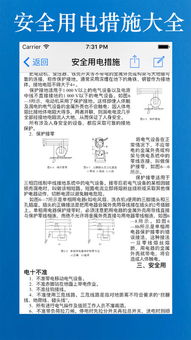

（2） 采用Ⅱ類絕緣的電氣設備 （3） 采用電氣隔離 （4） 等電位連接 2、保護接地 （1） 就是把在故障情況下，可能呈現危險的對地電壓的金屬部分同大地緊密連接起來。
2.電工初學者的基礎知識
這就多了
一 .電工基礎知識入門
1. 直流電路
電路
電路的定義： 就是電流通過的途徑
電路的組成： 電路由電源、負載、導線、開關組成 內電路： 負載、導線、開關 外電路： 電源內部的一段電路 負載： 所有電器
電源： 能將其它形式的能量轉換成電能的設備
1. 基本物理量
1.2.1 電流
1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定
向運動就形成電流.
1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.
1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內
通過導體截面的電荷量，計算公式為I
Qt
其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度
1.2.1.4 電流強度的單位是 ―安‖，用字母 ―A‖表示.常用單位有： 千安
(KA)、安（A）、毫安（mA） 、微安（uA）
1KA = 103A 1A = 103mA 1mA = 103uA
1.2.1.5 直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大
寫字母 ―I‖表示，簡稱直流電.
1.2.2 電壓
1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的
電位差，稱為該兩點的電壓.
1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改
變.
3.求助：電工基礎知識大全
電工基礎知識 一， 通用部分1， 什麼叫電路？電流所經過的路徑叫電路。
電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。2， 什麼叫電源？電源是一種將非電能轉換成電能的裝置。
3， 什麼叫負載？負載是取用電能的裝置，也就是用電設備。連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。
4， 電流的基本概念是什麼？電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向為電流的實際方向。電流方向不變的電路稱為直流電路。
單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。電流（強度）的單位是安培（A），大電流單位常用千安（KA）表示，小電流單位常用毫安（mA），微安（μA）表示。
1KA=1000A1A=1000 mA1 mA=1000μA5， 電壓的基本性質？1） 兩點間的電壓具有惟一確定的數值。2） 兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
3） 電壓有正，負之分，它與標志的參考電壓方向有關。4） 沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
電壓的單位是伏特（V），根據不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）為單位。1KV=1000V1V=1000 mV1mV=1000μV6， 電阻的概念是什麼？導體對電流起阻礙作用的能力稱為電阻，用符號R表示，當電壓為1伏，電流為1安時，導體的電阻即為1歐姆（Ω），常用的單位千歐（KΩ），兆歐（MΩ）。
1 MΩ=1000 KΩ1 KΩ=1000Ω7， 什麼是部分電路的歐姆定律？流過電路的電流與電路兩端的電壓成正比，而與該電路的電阻成反比，這個關系叫做歐姆定律。用公式表示為 I=U/R 式中：I——電流（A）;U——電壓（V）;R——電阻（Ω）。
部分電路的歐姆定律反映了部分電路中電壓，電流和電阻的相互關系，它是分析和計算部分電路的主要依據。8， 什麼是全電路的歐姆定律？帶有一個電動勢的全電路圖：圖中r0是電源的內阻；當導線的電阻可以忽略不計時，負載電阻R就是外電路的電阻；E表示電源的電動勢。
S表示開關；I表示電流；U表示電源兩端的電壓。當開關S閉和接通時，電路中將有電流流通，根據部分電路歐姆定律，在外電路負載電阻R上的電阻壓降等于I*R=U，而在內電路中電源內阻r0上的電壓降為U0=I*r0。
所以，全電路歐姆定律的數學表達式為：E=U+ U0=IR+I r0 式中電流I=E/(R+ r0) 式中：E——電源電勢（V）;R——外電路電阻（Ω）；r0——電源內阻（Ω）。全電路歐姆定律的定義是：在閉合回路中，電流的大小與電流的電動勢成正比，而與整個電路的內外電阻之和成反比。
換句話講，IR=E-I r0，即 U= E-I r0，該式表明電源兩端的電壓U要隨電流的增加而下降。因為電流越大，電源內阻壓降I r0也越大，所以電源兩端輸出的電壓U就降低。
電源都有內阻，內阻越大，隨著電流的變化，電源輸出電壓的變化也越大。當電源的內阻很小（相對負載電阻而言）時，內阻壓降可以忽略不計，則可認為U= E-I r0≈E，即電源的端電壓近似等于電源的電動勢。
9， 交流電的三要素是什麼？最大值，周期（或頻率），初相位。10，提高功率因數的意義是什麼？提高供電設備的利用率。
提高輸電效率。改善電壓質量。
11， 什麼叫欠補償？過補償？完全補償？欠補償表示電流I滯后電壓U，電路呈感性負載時的工作狀態。此時電路功率因數低，需要進行補償。
過補償表示電流I超前電壓U，電路呈容性負載時的工作狀態。此時電路電壓升高，需要減少補償或退出補償。
完全補償表示電壓U與電流I同相，電路呈阻性負載時的工作狀態。由于負載情況比較復雜，電路不可能達到完全補償。
二， 配電工基礎知識1， 什麼是電力網？由各種電壓等級的輸電線路和各種類型的變電所連接而成的網絡(luò )叫電力網。2， 電力網的分類？電力網按其在電力系統中的作用不同，分為輸電網和配電網兩種類型。
輸電網是以高電壓甚至超高壓將發電廠，變電所或變電所之間連接起來的送電網絡(luò )，所以又可稱為電力網中的主網架。配電網是直接將電能送到用戶的網絡(luò )。
配電網的電壓因用戶的不同需要而又分為：高壓配電網（指35KV及以上電壓）；中壓配電網（10KV,6KV,3KV電壓）；低壓配電網（220V,380V電壓）。3， 本公司的電力網屬于那種類型？本公司的電力網均屬于配電網類型。
分為中壓配電網（總降壓站110KV/10KV）；低壓配電網（車間降壓站10KV/380V）兩種類型。4， 變壓器的調壓方式？變壓器的調壓方式分為無勵磁調壓和有載調壓兩種。
無勵磁調壓是在變壓器一，二次側都脫離電源的情況下，變換高壓側分接頭來改變繞組匝數進行調壓的。有載調壓是利用有載分接開關，在保證不切斷負載電流的情況下，變換高壓繞組分接頭，來改變高壓匝數進行調壓的。
5， 本公司的變壓器的調壓方式？總降壓站110KV/10KV采用的是有載調壓方式；車間降壓站10KV/380V采用的是無勵磁調壓方式。6， 變壓器的運行溫度與溫升范圍有那些規定？變壓器繞組的極限工作溫度為105℃（周?chē)諝鉁囟茸罡?0℃時）；變壓器上層油溫最高不超過95℃；控制上層油溫不應超過85℃。
變壓器繞組的工作溫升為65℃（周?chē)?/p>
4.電工基本知識
一 .電工基礎知識1. 直流電路 電路 電路的定義： 就是電流通過的途徑 電路的組成： 電路由電源、負載、導線、開關組成 內電路： 負載、導線、開關 外電路： 電源內部的一段電路 負載： 所有電器 電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4 電流強度的單位是 “安”，用字母 “A”表示.常用單位有： 千安（KA）、安（A）、毫安（mA） 、微安（uA）1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因為它能使電路兩端維持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3 全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1 串聯電路1.4.1.1 電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2 電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3 電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2 并聯電路1.4.2.1 電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2 并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3 通過各支路的電流與各自電阻成反比，即 1.4.2.4 電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5 并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6 并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3 混聯電路1.4.3.1 定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2 混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率 電功 電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT 電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率 電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路 電流的熱效應 定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會(huì )發生熱的現象，稱為電流的熱效應. 電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路 定義： 電源通向負載的兩根導線，不以。
5.電工知識大全
電工知識有電路、電源、負載、電流的基本概念、電壓的基本性質等。
1、電路
電流所經過的路徑叫電路。電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。
2、電源
電源是一種將非電能轉換成電能的裝置。
3、負載
負載是取用電能的裝置，也就是用電設備。
連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。
4、電流的基本概念
電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向為電流的實際方向。電流方向不變的電路稱為直流電路。
單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。
5、電壓的基本性質
(1) 兩點間的電壓具有惟一確定的數值。
(2)兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
(3) 電壓有正，負之分，它與標志的參考電壓方向有關。
(4)沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
擴展資料：
通常電工分為：外線電工、內線電工、安裝電工、維修電工、運行值班電工、儀表電工等多種，他們之間各自獨立又互相聯系。
1、外線電工
外線電工是指從事架空線路、室外變配電裝置、電纜線路安裝的電工。一般大型的變配電站，外線電工較多。
2、內線電工
內線電工是指從事室內變配電裝置、室內照明及動力電氣線路、室內電氣設備及元件安裝的電工。如配電室內的高低壓開關柜、配電柜的安裝等。
3、調整試驗電工
調整試驗電工是指從事對電氣設備元件及線路進行調整試驗并進行送電試車、試運行的電工。
6.電工的基本常識是什么
三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE） 變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。
變壓器投入運行后應定期進行檢修。同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。
電壓互感器二次線圈的額定電壓為100V。電壓互感器的二次側在工作時不得短路。
因短路時將產生很大的短路電流，有燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。電壓互感器的二次側有一端接地。
這是防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。電流互感器在工作時二次側接近于短路狀況。
二次線圈的額定電流為5A 電流互感器的二次側在工作時決不允許開路，電流互感器的二次側有一端接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。
安裝時要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使某種原因要拆除二次側的儀表或其他裝置時，也先將二次側短路，然后再進行拆除。
低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等 低壓配電裝置所控制的負荷，分路清楚，嚴禁一閘多控和混淆。低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。
嚴禁自備發電設備與電網私自并聯運行。低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊，嚴禁在通道上堆放其他物品。
接設備時：先接設備，后接電源。拆設備時：先拆電源，后拆設備。
接線路時：先接零線，后接火線。拆線路時：先拆火線，后拆零線。
低壓熔斷器不能電動機的過負荷保護。熔斷器的額定電壓大于等于配電線路的工作電壓。
熔斷器的額定電流大于等于熔體的額定電流。熔斷器的分斷能力大于配電線路出現的最大短路電流。
熔體額定電流的選用，滿足線路正常工作電流和電動機的起動電流。對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。
對于單臺電動機，熔體額定電流≥（1.5-2.5）電機額定電流 熔體額定電流在配電系統中，上、下級應協調配合，以實現選擇性保護目的。下一級應比上一級小。
瓷插式熔斷器應垂直安裝，采用合格的熔絲，不得以其他的銅絲等代替熔絲。螺旋式熔斷器的電源進線應接在底座的中心接線端子上，接負載的出線應接在螺紋殼的接線端子上。
更換熔體時，先將用電設備斷開，以防止引起電弧 熔斷器應裝在各相線上。在二相三線或三相四線回路的中性線上嚴禁裝熔斷器 熔斷器主要用作短路保護 熔斷器作隔離目的使用時，將熔斷器裝設在線路首端。
熔斷器作用是短路保護。隔離電源，安全檢修。
刀開關作用是隔離電源，安全檢修。膠蓋瓷底閘刀開關電氣照明線路、電熱回路的控制開關，也作分支電路的配電開關 三極膠蓋閘刀開關在適當降低容量時可以用于不頻繁起動操作電動機控制開關，三極膠蓋閘刀開關電源進線應按在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。
刀開關在切斷狀況時，手柄應該向下，接通狀況時，手柄應該向上，不能倒裝或平裝，三極膠蓋閘刀開關作用是短路保護。隔離電源，安全檢修。
低壓負荷開關的外殼應可靠接地。選用自動空氣開關作總開關時，在這些開關進線側有明顯的斷開點，明顯斷開點可采用隔離開關、刀開關或熔斷器等。
熔斷器的主要作用是過載或短路保護。電容器并聯補償是把電容器直接與被補償設備并接到同一電路上，以提高功率因數。
改善功率因數的措施有多項，其中最方便的方法是并聯補償電容器。墻壁開關離地面應1.3米、墻壁插座0.3米 拉線開關離地面應2-3米 電度表離地面應1.4—1.8米 進戶線離地面應2.7米 路，一，二級公路，電車道，主要河流，弱電線路，特殊索道等，不應有接頭。
塑料護套線主要用于戶內明配敷設，不得直接埋入抹灰層內暗配敷設。導線穿管要求管內導線的總截面積（絕緣層）不大于線管內徑截面積的40%。
管內導線不得有接頭，接頭應在接線盒內；不同電源回路、不同電壓回路、互為備用的回路、工作照明與應急照明的線路均不得裝在同一管內。管子為鋼管（鐵管）時，同一交流回路的導線穿在同一管內，不允許一根導線穿一根鋼管。
一根管內所裝的導線不得超過8根。管子為鋼管（鐵管）時，管子要可靠接地。
管子為鋼管（鐵管）時，管子出線兩端加塑料保護套。導線穿管長度超過30米（半硬管）其應裝設分線盒。
導線穿管長度超過40米（鐵管）其應裝設分線盒。導線穿管，有一個彎曲線管長度不超過20米。
其應裝設分線盒。導線穿管，有二個彎曲線管長度不超過15米。
其應裝設分線盒。導線穿管，有三個彎曲線管長度不超過8米。
其應裝設分線盒。在采用多相供電時，同一建筑物的導線絕緣層顏色選擇應一致，即保護導線（PE）應為綠/黃雙色線，中性線（N）線為淡藍色；相線為L(cháng)1-黃色、L2-綠色、L3-紅色。
單相供電開關線為紅色，開關后采用白色或黃色。導線的接頭不應在絕緣子固定處，接頭距導線固定處應在0.5米，以免妨礙扎線及折斷.。
7.電工基本知識
一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因為它能使電路兩端維持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會(huì )發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。
