建筑結構基礎與識圖知識點(建筑結構識圖)
1.建筑結構識圖
1.混合結構：磚混或磚木……，塊材砌筑墻體（或用大型預制墻材安裝）、（木、預制或現澆混凝土）樓板
2.框架結構：梁柱鋼接而成的受力體系，（鋼筋混凝土或者鋼材）預制柱、梁、板裝配；現澆混凝土柱、梁，預制板；全現澆鋼筋混凝土
3.框架剪力墻結構：現澆混凝土墻，現澆混凝土柱、梁，現澆板
4.剪力墻結構：全裝配大板；內澆外掛；全現澆（大模板、滑模）；配筋砌塊墻體，現澆構造柱、芯柱和圈梁
5.框筒結構：全現澆（大模板、滑模）；
6.筒中筒結構：內外各做成筒，一般內筒為全現澆；外筒（現澆混凝土、鋼）做成密柱深梁形成筒體
7.鋼網架、懸索結構
8.膜結構
2.建筑構造與識圖的內容提要
本書是《21世紀全國高職高專土建系列技能型規劃教材》之一，共包括建筑識圖和建筑構造兩部分內容以及附錄。建筑識圖部分介紹了識圖基礎知識，并結合實例重點介紹了民用建筑和工業建筑的建筑施工圖、結構施工圖。建筑構造部分重點介紹了民用建筑的基本組成以及各組成部分的構造原理和做法，并對單層工業廠房構造做了簡介。附錄是以工程實例作為本課程的綜合實訓內容。全書內容簡明易懂，圖文并茂，每章都配有學習目標、學習要求、本章小結、習題和綜合實訓，以便于讀者學習和應用。
本書注重把建筑識圖與建筑構造的知識融會貫通，把培養學生的專業及崗位能力作為重心，突出其綜合性、應用性和技能型的特色。
本書可作為高職高專建筑工程技術、建筑工程監理、工程造價、建筑工程管理、建筑裝飾、物業管理等土建類專業的教學用書，也可作為崗位培訓教材或供土建工程技術人員學習參考。
3.建筑構造與識圖的內容提要
本書分兩篇，共十五章。第一篇為建筑制圖與識圖，共六章，主要以現行的建筑制圖國家標準為基礎，結合工程設計實例，系統地介紹了建筑工程圖的成圖原理、識圖方法。其內容包括建筑制圖的基本知識、投影的基本知識、體的投影、軸測投影、剖面圖和斷面圖、建筑施工圖的識讀等。第二篇為建筑構造，共九章，主要以現行的相關規范為基礎，結合工程實例，系統介紹了民用與工業建筑構造。其主要內容包括民用建筑概述、基礎與地下室、墻體、樓板層與地坪層、樓梯、屋頂、窗與門、變形縫、工業建筑等。
本書可作為高職高專院校土建類專業及其他成人高校相應專業的教材，還可作為建筑施工企業技術和管理人員及相關工程技術人員的參考用書，具有較強的實用性。
4.談?wù)勀銓ㄖY(jié)構基礎與視圖課的認識
建筑結構基礎與識圖是根據全國高職高專教育土建類專業指導委員會指定的工程造價專業教育標準和培養方案及主干課程教學大綱編寫的。全書共十章，內容包括：建筑力學基礎知識，建筑結構材料，結構設計方法與設計指標，鋼筋混凝土結構基本構件，鋼筋混凝土樓（屋）蓋、樓梯，基礎，多層及高層鋼筋混凝土房屋結構，砌體結構基礎知識，鋼結構基礎知識，建筑結構施工圖的識讀。
一、建筑結構的組成
建筑結構的基本構件主要有板、梁、柱、墻、基礎等，這些構件由于所處部位及承受荷載情況不同，作用也各不相同。
(1)板——水平承重構件。板直接承受著各樓層上的家具、設備、人的重量和樓層自重；同時板對墻或柱有水平支撐的作用，傳遞著風、地震等側向水平荷載，并把上述各種荷載傳遞給墻或柱。結構設計時，對板的要求是要有足夠的強度和剛度，以及良好的隔聲、防滲漏、防火性能。板是典型的受彎構件，且其厚度方向的尺寸遠小于長、寬兩個方向的尺寸。
(2)梁——水平承重構件。承受板傳來的荷載及梁的自重，梁韻截面高度和寬度尺寸遠小于長度方向的尺寸。梁主要承受豎向荷載，其作用效應主要為受彎和受剪。
(3)柱-一豎向承重構件。承受著由屋蓋和備樓層傳來的各種荷載，并把這些荷載可靠地傳給基礎。柱的截面尺寸遠小于其高度。當荷載作用線通過柱截面形心時為軸心受壓柱，當荷載作用線偏離柱截面形心時為偏心受壓柱。設計必須滿足強度、剛度和耐久性要求。
(4)墻——豎向承重構件。與柱的作用類似，也承受著由屋蓋和各樓層傳來的各種荷載，并把這些荷載傳給基礎。同時外墻有圍護的功能，內墻有分隔房間的作用，所以對墻體還常提出保溫、隔熱、隔聲、防水、防火等要求。墻的作用效應為受壓，有時還可能受彎。
(5)基礎——基礎位于建筑物的最下部，埋于自然地坪以下，承受上部結構傳來的所有荷載，并把這些荷載傳給地基。基礎是房屋的主要受力構件，其構造要求是堅固、穩定、耐久，能經受冰凍、地下水及所含化學物質的侵蝕，保持足夠的使用年限。
二、建筑結構的分類
建筑結構的分類方法有多種，一般可以按照結構所用材料、承重結構類型、外形特點、使用功能、施工方法等進行分類。
1.按照結構所用材料分類
按照結構所用材料的不同，建筑結構可以分為混凝土結構、砌體結構、鋼結構、木結構、混合結構等多種形式。
5.如何學懂建筑結構識圖
建筑結構識圖 它不是單獨一門學科，弄懂它必須要具有一定的工程圖形基本知識。
今天的結構圖主要是平面結構布置；配以標準圖集；墻、柱、梁表；結構總說明；局部大樣等組成。按照平法標準圖集（例如03G101系列）規定的名稱、代號、標注方法去讀懂平面結構布置圖上各個構件所在位置（平面位及標高）；各個構件之間的關系，你就收獲了一半。
其次找墻、柱、梁表知道各構件的截面尺寸及配筋，材料等級找結構總說明，節點構造看大樣及標準圖集。以上是個綱要。
假如連軸線、縱向筋、橫向筋、輪廓線。等的線型和意思都不知道，就談不上學懂建筑結構識圖咯。
6.急求建筑方面知識比如建筑識圖,房屋結構等
1、什么是容積率？答：容積率是項目總建筑面積與總用地面積的比值。
一般用小數表示。2、什么是建筑密度？答：建筑密度是項目總占地基地面積與總用地面積的比值。
一般用百分?jǐn)?shù)表示。3、什么是綠地率（綠化率）？答：綠地率是項目綠地總面積與總用地面積的比值。
一般用百分?jǐn)?shù)表示。4、什么是日照間距？答：日照間距，就是前后兩棟建筑之間，根據日照時間要求所確定的距離。
日照間距的計算，一般以冬至這一天正午正南方向房屋底層窗臺以上墻面，能被太陽照到的高度為依據。5、建筑物與構筑物有何區別？答：凡供人們在其中生產、生活或其他活動的房屋或場所都叫做建筑物，如公寓、廠房、學校等；而人們不在其中生產或生活的建筑，則叫做構筑物，如煙囪、水塔、橋梁等。
6、什么是建筑“三大材”？答：建筑“三大材”指的是鋼材、水泥、木材。7、建筑安裝工程費由哪三部分組成？答：建筑安裝工程費由人工費、材料費、機械費三部分組成。
8、什么是統一模數制？什么是基本模數、擴大模數、分模數？答：（1）、所謂統一模數制，就是為了實現設計的標準化而制定的一套基本規則，使不同的建筑物及各分部之間的尺寸統一協調，使之具有通用性和互換性，以加快設計速度，提高施工效率、降低造價。（2）、基本模數是模數協調中選用的基本尺寸單位，用M表示，1M=100mm。
(3)、擴大模數是導出模數的一種，其數值為基本模數的倍數。擴大模數共六種，分別是3M(300mm)、6M(600mm)、12M(1200mm)、15M(1500mm)、30M(3000mm)、60M(6000mm)。
建筑中較大的尺寸，如開間、進深、跨度、柱距等，應為某一擴大模數的倍數。（4）、分模數是導出模數的另一種，其數值為基本模數的分倍數。
分模數共三種，分別是1/10M(10mm)、1/5M(20mm)、1/2M (50mm)。建筑中較小的尺寸，如縫隙、墻厚、構造節點等，應為某一分模數的倍數。
9、什么是標志尺寸、構造尺寸、實際尺寸？答：（1）、標志尺寸是用以標注建筑物定位軸線之間（開間、進深）的距離大小，以及建筑制品、建筑構配件、有關設備位置的界限之間的尺寸。標志尺寸應符合模數制的規定。
（2）、構造尺寸是建筑制品、建筑構配件的設計尺寸。構造尺寸小于或大于標志尺寸。
一般情況下，構造尺寸加上預留的縫隙尺寸或減去必要的支撐尺寸等于標志尺寸。 （3）、實際尺寸是建筑制品、建筑構配件的實有尺寸。
實際尺寸與構造尺寸的差值，應為允許的建筑公差數值。10、什么是定位軸線？答：定位軸線是用來確定建筑物主要結構或構件的位置及其標志尺寸的線。
11、什么是橫向、縱向？什么是橫向軸線、縱向軸線？答：（1）、橫向，指建筑物的寬度方向。（2）、縱向，指建筑物的長度方向。
（3）、沿建筑物寬度方向設置的軸線叫橫向軸線。其編號方法采用阿拉伯?dāng)?shù)字從左至右編寫在軸線圓內。
（4）、沿建筑物長度方向設置的軸線叫縱向軸線。其編號方法采用大寫字母從上至下編寫在軸線圓內（其中字母I、O、Z不用）。
12、什么是房屋的開間、進深？答：開間指一間房屋的面寬，及兩條橫向軸線之間的距離；進深指一間房屋的深度，及兩條縱向軸線之間的距離。13、什么是層高？什么是凈高？答：層高指建筑物的層間高度，及本層樓面或地面至上一層樓面或地面的高度；凈高指房間的凈空高度，及地面至天花板下皮的高度14、什么是建筑總高度？答：建筑總高度指室外地坪至檐口頂部的總高度。
15、什么是標高？什么是絕對標高、相對標高？答：（1）、建筑物的某一部位與確定的水基準點的高差，稱為該部位的標高。（2）、絕對標高亦稱海拔高度，我國把青島附近黃海的平均海平面定為絕對標高的零點，全國各地的標高均以此為基準。
（3）、相對標高是以建筑物的首層室內主要房間的地面為零點（+ 0.00），表示某處距首層地面的高度。16、什么是建筑面積、使用面積、使用率？什么是交通面積、結構面積？答：（1）、建筑面積指建筑物長度、寬度的外包尺寸的乘積再乘以層數。
它由使用面積、交通面積和結構面積組成。（2）、使用面積指主要使用房間和輔助使用房間的凈面積（凈面積為軸線尺寸減去墻厚所得的凈尺寸的乘積）。
（3）、使用率亦稱得房率，指使用面積占建筑面積的百分?jǐn)?shù)。（4）、交通面積指走道、樓梯間、電梯間等交通聯系設施的凈面積。
（5）、結構面積指墻體、柱所占的面積。17、什么是紅線？答：紅線指規劃部門批給建設單位的占地面積，一般用紅筆圈在圖紙上，具有法律效力。
18、建筑物如何劃分等級？答：建筑物的等級是依據耐久等級（使用年限）和耐火等級（耐火年限）進行劃分的。（1）、按耐久等級劃分，共分為四級：一級，耐久年限100年以上；二級，耐久年限50~100年；三級，耐久年限25~50年；四級，耐久年限15年以下。
（2）、按耐火等級劃分，共分為四級：從一級到四級，建筑物的耐火能力逐步降低。19、什么是磚混結構？答：房屋的豎向承重構件采用磚墻或磚柱，水平承重構件采用鋼筋混凝土樓板、屋頂板，此類結構形式叫磚混結構。
20、什么是框架結構？答：框架結構指由柱子、縱向梁、橫向梁、樓板等構成的骨架作為承重結構。
7.建筑構造與識圖的內容提要
本書分兩篇，共十五章。第一篇為建筑制圖與識圖，共六章，主要以現行的建筑制圖國家標準為基礎，結合工程設計實例，系統地介紹了建筑工程圖的成圖原理、識圖方法。其內容包括建筑制圖的基本知識、投影的基本知識、體的投影、軸測投影、剖面圖和斷面圖、建筑施工圖的識讀等。第二篇為建筑構造，共九章，主要以現行的相關規范為基礎，結合工程實例，系統介紹了民用與工業建筑構造。其主要內容包括民用建筑概述、基礎與地下室、墻體、樓板層與地坪層、樓梯、屋頂、窗與門、變形縫、工業建筑等。
本書可作為高職高專院校土建類專業及其他成人高校相應專業的教材，還可作為建筑施工企業技術和管理人員及相關工程技術人員的參考用書，具有較強的實用性。
8.建筑構造與識圖和建筑結構與識圖有區別嗎
《建筑結構與識圖》
主要內容包括基礎工程、鋼筋混凝土樓蓋、框架結構、剪力墻結構、框架、剪力墻、砌體結構、鋼結構的基礎知識和建筑抗震構造措施，以及混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖。
《建筑構造與識圖》
內容包括建筑制圖的基本知識、投影的基本知識、體的投影、軸測投影、剖面圖和斷面圖、建筑施工圖的識讀等。建筑構造，內容包括民用建筑概述、基礎與地下室、墻體、樓板層與地坪層、樓梯、屋頂、窗與門、變形縫、工業建筑等。

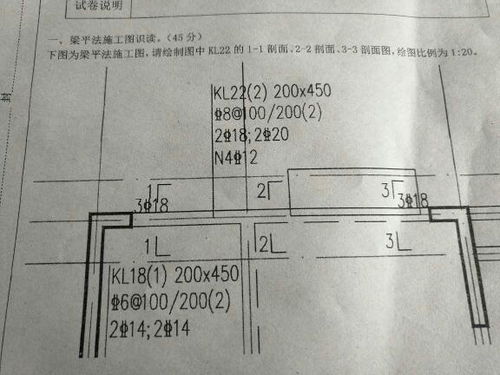

9.建筑工程鋼筋識圖基礎知識
原發布者：JIA119891010
表示抄兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵2Φ22+(4Φ12) 表示2Φ22為通長，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部鋼筋5261上排為4Φ25，下排為2Φ25。⑷2Φ22+2Φ22 表示只有一排鋼筋，兩根4102在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴G2φ12
表示梁兩側的構造鋼筋，每1653側一根φ12。⑵G4Φ14
表示梁兩側的構造鋼筋，每側兩根Φ14。⑶N2Φ22
表示梁兩側的抗扭鋼筋，每側一根Φ22。⑷N4Φ18
