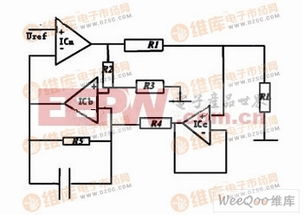

電工線路圖(電工基礎視頻教程)
1.電工基礎視頻教程
PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣，大部分設備或產線的自動化控制會用PLC單元或總線來完成。
現在的PLC編程，不管是三菱的還是西門子的，都很少用編程器了，都是直接在電腦上用專用軟件完成。所以，電腦的使用知識就不用說了，另外，必須要了解工業傳動過程，還要有比較好的電工電子學的基礎，理解繼電器的工作原理，知道各種傳感器的信號特點和應用。
要實現PLC總線結構的應用，還要知道必要的通訊知識。 PLC 也叫可編程控制器，要學好PLC的編程首先得學會PLC的組成和結構特點。
PLC輸入、輸出和控制器三部分組成，控制器是核心，輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種，模擬信號的編程比較復雜。
PLC是很簡單的啊，梯形圖一目了然，那個常開，哪個長閉，還有定時，都不用象單片機里一樣再設定了，而且抗干擾能力也強，你要學，再弄懂程序含義后建議多看別人寫的程序，對你幫助很大，再說，PLC的內核就是單片機，另外你實在看不懂不是還有語句表嗎，和匯編有點接近，可以試試。 既然是從零開始，那就要學得非常仔細，因?yàn)榧?xì)節決定許多問題，在由就是要學好硬件知識，這是學PLC變程的基礎。
然后一定要自己做實驗，把上面的例子都做了，千萬不要覺得辛苦，因?yàn)槟闶菑牧汩_始的。學編程還需要一點點天賦，悟性一定要好，平時可以再看看相關的論文，不一定要看懂，看出來他想干什莫就行了。
要想學好PLC，首先必須把低 PLC編程壓電器（電力拖動）的基礎學扎實，那么什么是低壓電器呢？低壓電器通常是指工作交流電壓小于1200V，直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類： 1.按其用途或或所控制對象分類： （1）低壓配電電器 這類電器包括刀開關，轉換開關，熔斷器和 自動開關等.主要用于低壓配電系統中，要求在系統發生故障的情況下動作準確 ，工作可靠. （2）低壓控制電器 包括接觸器，控制繼電器，主令開關，啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中，要求壽命長，體積小且工作可靠. 2.低壓電器按動作方式分類： （1）自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器，如接觸器，繼電器等. （2）非自動電器 是通過人工或外力直接而操作而動的電器，如按鈕行程開關等. 3.按電器的執行機能分類： 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關，按鈕等.無觸點電器有晶閘管，IGBT管等. 二 主令電器 主令電器屬于控制電器，是用來發在指令的低壓操作電器. （1） 控制按鈕 控制按鈕是一種結構簡單，應用廣泛的主令電器.由按鈕帽，復位彈簧，橋式觸點和外殼組成. （2） 常開和常閉 定義：斷開時叫常開（動合），接通時叫常閉（動斷） 控制按鈕在外力的作用下，首先斷開常閉觸點，然后在接通常開觸點.復位時，常開觸點先斷開，常閉觸點后閉合.一般以紅色表示停止按鈕，綠色表示啟動按鈕. （3） 行程開關 行程開關又稱限位開關，一般由執行元件，操作及外殼組成，行程開關的種類很多，按結構分直動式，微動式，滾動式. （4） 霍而接近開關開關的結構工作原理 它主要由霍而元件，穩壓電路，放大器，施密特觸發器OC門等電路構成，通常集成在一個芯片上.當外加磁場強度超過規定的工作點時，OC門由高電阻態變?yōu)閷?dǎo)通狀態，輸出變?yōu)榈碗娖?，?dāng)外加磁場強度低于釋放點時，OC門重新變?yōu)楦咦钁B(tài)，輸出高電平.那什么是霍爾接進開關？定義：在一的距離（幾毫米至十幾毫米）內檢測物體有無的傳感器稱為接進開關. （5）光電開關 光電開關是用來檢測物體靠近，通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分，它的應用較為廣泛，因它的使用簡單，穩定性好，功能比較強大，價格也為適中，他比一般的工控系統的成本相比要低的多，編程也較為方便，它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中，現代工業中80%都使用PLC控制的；如果PLC學好了找份好點的工作也并不為難事。 學習不是很難，對設備和自動化有些靈性就沒問題。
學好了三菱或西門子的PLC以后工作很好找，因?yàn)镻LC在工業控制上應用很廣，可以在提供自動化設備的廠家工作，也可以在應用自動化設備的廠家工作，還可以專門做軟件和系統設計，只要你能獨擋一面，薪金很高的！在北京、天津就可以，天津的環境和機會更多些。
2.電工基礎視頻教程
PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣，大部分設備或產線的自動化控制會用PLC單元或總線來完成。
現在的PLC編程，不管是三菱的還是西門子的，都很少用編程器了，都是直接在電腦上用專用軟件完成。所以，電腦的使用知識就不用說了，另外，必須要了解工業傳動過程，還要有比較好的電工電子學的基礎，理解繼電器的工作原理，知道各種傳感器的信號特點和應用。
要實現PLC總線結構的應用，還要知道必要的通訊知識。 PLC 也叫可編程控制器，要學好PLC的編程首先得學會PLC的組成和結構特點。
PLC輸入、輸出和控制器三部分組成，控制器是核心，輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種，模擬信號的編程比較復雜。
PLC是很簡單的啊，梯形圖一目了然，那個常開，哪個長閉，還有定時，都不用象單片機里一樣再設定了，而且抗干擾能力也強，你要學，再弄懂程序含義后建議多看別人寫的程序，對你幫助很大，再說，PLC的內核就是單片機，另外你實在看不懂不是還有語句表嗎，和匯編有點接近，可以試試。 既然是從零開始，那就要學得非常仔細，因?yàn)榧?xì)節決定許多問題，在由就是要學好硬件知識，這是學PLC變程的基礎。
然后一定要自己做實驗，把上面的例子都做了，千萬不要覺得辛苦，因?yàn)槟闶菑牧汩_始的。學編程還需要一點點天賦，悟性一定要好，平時可以再看看相關的論文，不一定要看懂，看出來他想干什莫就行了。
要想學好PLC，首先必須把低 PLC編程壓電器（電力拖動）的基礎學扎實，那么什么是低壓電器呢？低壓電器通常是指工作交流電壓小于1200V，直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類： 1.按其用途或或所控制對象分類： （1）低壓配電電器 這類電器包括刀開關，轉換開關，熔斷器和 自動開關等.主要用于低壓配電系統中，要求在系統發生故障的情況下動作準確 ，工作可靠. （2）低壓控制電器 包括接觸器，控制繼電器，主令開關，啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中，要求壽命長，體積小且工作可靠. 2.低壓電器按動作方式分類： （1）自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器，如接觸器，繼電器等. （2）非自動電器 是通過人工或外力直接而操作而動的電器，如按鈕行程開關等. 3.按電器的執行機能分類： 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關，按鈕等.無觸點電器有晶閘管，IGBT管等. 二 主令電器 主令電器屬于控制電器，是用來發在指令的低壓操作電器. （1） 控制按鈕 控制按鈕是一種結構簡單，應用廣泛的主令電器.由按鈕帽，復位彈簧，橋式觸點和外殼組成. （2） 常開和常閉 定義：斷開時叫常開（動合），接通時叫常閉（動斷） 控制按鈕在外力的作用下，首先斷開常閉觸點，然后在接通常開觸點.復位時，常開觸點先斷開，常閉觸點后閉合.一般以紅色表示停止按鈕，綠色表示啟動按鈕. （3） 行程開關 行程開關又稱限位開關，一般由執行元件，操作及外殼組成，行程開關的種類很多，按結構分直動式，微動式，滾動式. （4） 霍而接近開關開關的結構工作原理 它主要由霍而元件，穩壓電路，放大器，施密特觸發器OC門等電路構成，通常集成在一個芯片上.當外加磁場強度超過規定的工作點時，OC門由高電阻態變?yōu)閷?dǎo)通狀態，輸出變?yōu)榈碗娖?，?dāng)外加磁場強度低于釋放點時，OC門重新變?yōu)楦咦钁B(tài)，輸出高電平.那什么是霍爾接進開關？定義：在一的距離（幾毫米至十幾毫米）內檢測物體有無的傳感器稱為接進開關. （5）光電開關 光電開關是用來檢測物體靠近，通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分，它的應用較為廣泛，因它的使用簡單，穩定性好，功能比較強大，價格也為適中，他比一般的工控系統的成本相比要低的多，編程也較為方便，它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中，現代工業中80%都使用PLC控制的；如果PLC學好了找份好點的工作也并不為難事。 學習不是很難，對設備和自動化有些靈性就沒問題。
學好了三菱或西門子的PLC以后工作很好找，因?yàn)镻LC在工業控制上應用很廣，可以在提供自動化設備的廠家工作，也可以在應用自動化設備的廠家工作，還可以專門做軟件和系統設計，只要你能獨擋一面，薪金很高的！在北京、天津就可以，天津的環境和機會更多些。
3.電工基礎知識
超星【電路分析】 ?si=3電子書。
4.電工基本知識
一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。
5.電工基本知識
電工基礎知識和電子技術基礎知識，是所有電工的基礎，只有掌握了才有可能不斷邁開大步，成為行業的高手。
電力系統知識和安全用電常識，是電工基本的知識，只有掌握了生命才有保障，才有機會成為行業的高手。
至于專業，基礎部分都是相同的，專業雖然很多，但內容都相差不大的，學懂學好學扎實就好。其實電業行業最重要的，就是理論結合實際，快速入門，把理論知識應用于實踐，先一步應用，就是高手與普通人的區別。
學電有三大容易，一是理論結合實踐，學起來容易；二是基礎扎實，學起來容易；二是精通一個專業，學其它專業容易。
學公式表一
歐姆定律：一段電路中的I、U、R的關系。
導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
I=U/R
電功
電流在某段電路上所做的功，等于這段電路兩端的電壓、電路中的電流和通電時間的乘積。
W=UIt
表示電流所做的功
電功率
電流在單位時間內所做的功
P=W/t;P=UI
表示電流做功的快慢
焦耳定律
電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
Q=I2Rt
研究電流產生的熱量跟那些因素有關
電學公式表二
一、歐姆定律及其變形公式
I=U/R U=IR R=U/I
二、電功（或消耗電能）的計算公式
W=UIt=U2t/R=I2Rt=Pt
三、電功率的計算公式
P=W/t=UI=U2/R=I2R
四、電流產生的熱量的計算公式
Q=I2Rt=UIt=U2t/R=Pt=W
千瓦（kW）和千卡都是常用的能量單位。千卡也叫大卡。
1千瓦·時=860千卡
習慣上用千卡來表示天然氣的熱值，熱值的意義就是每燃燒1立方天然氣所能釋放的熱量。通常按照低熱值（8500千卡/立方米）來計算。那么4.77kW相當于4102千卡相當于0.48立方天然氣
1度電=1千瓦時=860千卡=1000瓦*60分*60秒=3600000焦耳
