鋼結構識圖基礎 一、施工圖基本知識在建筑鋼結構工程設計中，通常將結構施工圖的設計分為設計圖設和施工詳圖設計兩個階段。設計圖設計是由設計單位編制完成，施工詳圖設計是以設計圖為依據，由鋼結構加工廠深化編制完成，并將其作為鋼結構加工與安裝的依據。 設計圖與施工詳圖的主要區別是：設計圖是根據工藝、建筑和初步設計等要求，經設計和計算編制而成的較高階段的施工設計圖。它的目的和深度以及所包含的內容是作為施工詳圖編制的依據，它由設計單位編制完成，圖紙表達簡明，圖紙量少。內容一般包括：設計總說明、結構布置圖、構件圖、節點圖和鋼材訂貨表等。施工詳圖是根據設計圖編制的工廠施工和安裝詳圖，也包含少量的連接和構造計算，它是對設計圖的進一步深化設計，目的是為制造廠或施工單位提供制造、加工和安裝的施工詳圖，它一般由制造廠或施工單位編制完成，它圖紙表示詳細，數量多。內容包括：構件安裝布置圖、構件詳圖等。1.制圖標準有關規定（1）線型在結構施工圖中圖線的寬度b通常為2.Omm、1.4mm、O.7mm、O.5mm、O.35mm，當選定基本線寬度為b時，則粗實線為b、中實線為O.5b、細實線為O.25b。在同一張圖紙中，相同比例的各種圖樣，通常選用相同的線寬組。各種線型及線寬所表示的內容如表
2.如何識讀鋼結構施工圖
要看懂鋼結構施工圖，首先要看鋼結構設計總說明，總說明中會(huì )介紹工程的概況、遵照的標準、參考的圖集、焊接工藝的要求、預拼裝的要求、防火的要求、摩擦系數的要求、涂裝的要求等等。看施工圖之前，必須要看鋼結構設計總說明。
其次要能夠看懂機械制圖，要懂得三視圖的幾何關系、要能看懂剖面圖、剖視圖等等。如果你能看懂機械制圖，那么看鋼結構的圖紙就沒有什么太大的障礙。如果你不懂機械制圖，那么你就要先補充這方面的知識。然后就是看鋼結構的基礎圖、平面圖、立面圖，看平面圖和立面圖要配合節點圖來看，才能把平面圖和立面圖看懂。
再次就是要看建筑制圖的一些表示方法。比如節點圖的索引的符號。還有就是要懂得焊接符號和焊接工藝。
只有這樣才能把圖紙看懂看透徹，最重要的就是多看圖紙、不懂就問，不斷的學習，識圖能力就會(huì )慢慢增強。
3.鋼結構基礎圖,如何識圖
下面是識圖步驟：
1、先細閱說明書、首頁圖（目錄），后看建施、結施、設施。
2、每張圖，先圖標、文字，后圖樣。
3、看建施，先建施，后結施、設施。
4、建施先看平、立、剖、后詳圖。
5、結施先看基礎、結構布置平面圖，后看構件詳圖。
6、設施先看平面、后看系統、安裝詳圖。
閱讀施工圖和編審工程預決算一樣，沒有捷徑可走，必須按部就班，系統閱讀，相互參照，反復熟悉，才不致疏漏。
注意事項：
現實的施工圖由于設計單位缺乏自審、互審、工種會(huì )審、總工把關（特別是地方設計院）一系列審核制度，所以尺寸不符、軸中不符、構造不符、用材不符、說明不符、圖說不符、構件不符、詳圖不符等等層出不窮。搞預、決算編審特別應該注意，搞不好就失之毫里、差之千里
4.怎樣看懂鋼結構圖紙
第一，要了解鋼結構的快速識讀符號，工字鋼，H型鋼，檁條、鋼梁等等的表示符號。如PL表示鋼板，4M16表示4個16型號的普通螺栓。

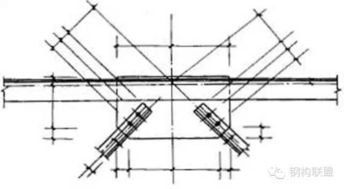

第二，要了解結構的構造，比如梁與梁的，柱與柱，柱與梁的鉸接和剛接，在結構設計合理的情況下那里需要用連接板，加勁板。
鋼結構不就鋼柱，鋼梁，系桿、檁條等通過連接板、加勁板連接、焊接起來的整體體系。
一般圖紙多看看，反復的看，空間想象要好，不清楚的最好去工地上看看。其實鋼結構列清單也有那么幾項，看懂圖了，量便會(huì )算了。
5.鋼結構施工員需要掌握哪些知識
1、施工員基本知識要求
(1)建筑識圖：投影基本知識、建筑制圖標準、識讀建筑工程圖、建筑結構施工圖平面整體表示方法（重慶市職工職業培訓學校-重慶最優秀的建筑類培訓學校）
(2)建筑材料：建筑材料的基本性質、膠凝材料、混凝土、砂漿、墻體材料、建筑鋼材、防水材料、其他建筑材料
(3)建筑力學：靜力學的基本概念、平面力系的平衡、材料力學的基本概念、梁的內力圖、梁的應力、梁的變形、壓桿穩定
(4)建筑結構：建筑結構概述、鋼筋混凝土結構、砌體結構、鋼結構、建筑結構抗震知識
(5)建筑施工組織設計基礎：施工組織概念、流水施工、網絡(luò )計劃技術、單位工程施工組織設計
2、施工員專業知識要求
(1)建筑施工技術：土石方工程施工技術、起重技術、腳手架搭設技術、地基處理與樁基施工技術、鋼筋砼施工技術、預應力混凝土施工技術、砌體施工技術、鋼結構工業廠房結構安裝技術、防水施工技術、裝飾裝修施工技術、高層建筑施工技術、季節性施工
(2)建筑工程施工測量：全站儀的操作、標定工作的基本方法、施工控制網測量、民用建筑的定位與放線、工業建筑的定位和放線、施工過程中的測量工作、構件的安裝測量（3）施工組織與管理：施工工期管理、施工質量管理、施工安全管理、施工組織技術經濟分析
