電子線路試題(求電子電路基礎試題,越簡單越好)

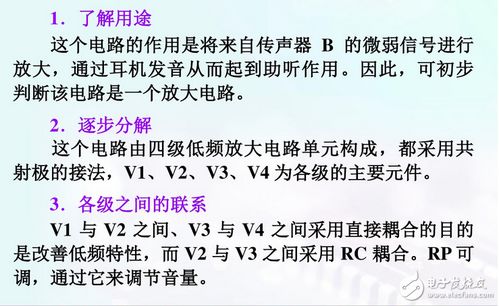

1.求電子電路基礎試題,越簡單越好
第三章 邏輯門電路 [題3.1] 選擇題1. 三態門輸出高阻狀態時， 是正確的說法。
A.用電壓表測量指針不動 B.相當于懸空 C.電壓不高不低 D.測量電阻指針不動2. 以下電路中可以實現“線與”功能的有 。A.與非門 B.三態輸出門 C.集電極開路門 D.漏極開路門3.以下電路中常用于總線應用的有 。
A.TSL門 B.OC門 C.漏極開路門 D.CMOS與非門4.三極管作為開關使用時，要提高開關速度，可 。A.降低飽和深度 B.增加飽和深度 C.采用有源泄放回路 D.采用抗飽和三極管5.TTL電路在正邏輯系統中，以下各種輸入中 相當于輸入邏輯“1”。
A.懸空 B.通過電阻2.7kΩ接電源 C.通過電阻2.7kΩ接地 D.通過電阻510Ω接地6.對于TTL與非門閑置輸入端的處理，可以 。A.接電源 B.通過電阻3kΩ接電源 C.接地 D.與有用輸入端并聯7.CMOS數字集成電路與TTL數字集成電路相比突出的優點是 。
A.微功耗 B.高速度 C.高抗干擾能力 D.電源范圍寬8.邏輯表達式Y=AB可以用 實現。A.正或門 B.正非門 C.正與門 9.要使TTL與非門工作在轉折區，可使輸入端對地外接電阻RI 。
A.>RON B.ROFF10.與CT4000系列相對應的國際通用標準型號為 。A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列 C.CT74L低功耗系列 D. CT74H高速系列 [題3.2] 判斷題（正確打√，錯誤的打*）1.TTL與非門的多余輸入端可以接固定高電平。
（ ）2. 當TTL與非門的輸入端懸空時相當于輸入為邏輯1。( )3.普通的邏輯門電路的輸出端不可以并聯在一起，否則可能會(huì )損壞器件。
（ ）4. CMOS OD門（漏極開路門）的輸出端可以直接相連，實現線與。（ ）5.CMOS或非門與TTL或非門的邏輯功能完全相同。
（ ）6.三態門的三種狀態分別為：高電平、低電平、不高不低的電壓。（ ）7.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） 8.一般TTL門電路的輸出端可以直接相連，實現線與。（ ）9.兩輸入端四與非門器件74LS00與7400的邏輯功能完全相同。
（ ）10.TTL集電極開路門輸出為1時由外接電源和電阻提供輸出電流。（ ）11.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） [題3.3] 填空題1. 集電極開路門的英文縮寫為 門，工作時必須外加 和 。2.OC門稱為 門，多個OC門輸出端并聯到一起可實現 功能。
3.TTL與非門電壓傳輸特性曲線分為 區、區、區、區。4.集成邏輯門電路主要有 電路和 電路。
5.TTL與非門空載時輸出高電平為 V，輸出低電平為 V，閾值電壓Vth約為 V。6.CMOS門電路中不用的輸入端不允許 。
CMOS電路中通過大電阻輸入端接地，相當于接 ；而通過電阻接Vdd，相當于接 。7.TTL與非門是 極型集成電路，由 組成，電路工作在 狀態。
8.CMOS邏輯門是 極型集成電路，由 管組成，電路工作在 狀態。[題3.4] 二極管門電路如圖所示，已知二極管VD1、VD2導通壓降為0.7V，試回答下列問題： （1）A接10V,B接0.3V時，輸出VO 為多少伏？（2）A、B都接10V,VO為多少伏？ （3）A接10V,B懸空，用萬用表測B 端電壓，VB為多少伏？ （4）A接0.3V,B懸空，測VB時應為多少伏？ [題3.5] 對于如圖所示的各種電路及圖所示的輸入波形，試畫出F1~F4的波形。
圖 圖 [題3.6] 某TTL反相器的主要參數為IIH=20μA,IIL=1.4mA;IOH=400μA,IOL=14mA，求它能帶多少個同樣的門？[題3.7] 在圖所示電路中，輸入圖所示的電壓波形時，試畫出Y的波形，并寫出邏輯表達式。圖 圖 [題3.8] 試說明下列各種門電路中哪些可以將輸出端并聯使用（輸入端的狀態不一定相同） （1）具有推拉式輸出級的TTL門電路；（2）TTL門電路中的OC門；（3）TTL門電路的三太輸出門；（4）普通的CMOS門；（5）漏極開路輸出的CMOS門電路；（6）CMOS門電路的三態輸出門。
[題3.9] 分析如圖所示CMOS門電路，哪些能正常工作，哪些不能，寫出能正常工作電路輸出信號的邏輯表達式。（a） (b) (c) (d) (e) (f) 技 能 題 [題3.10] 有一個車間，用紅、黃兩個指示燈表示3臺設備的工作情況，若一臺設備出現故障，則黃燈亮；若兩臺設備出現故障，則紅燈亮；若三臺設備出現故障，則紅燈和黃燈同時亮。
試用與非門和異或門設計一個能實現此要求的邏輯電路。[題3.11] 試用與非門設計一個A、B、C、D 4人表決電路，當表決某提案時，多數人同意，提案通過，且A、B具有同等否決權。
第三章答案 [題3.1] 選擇題1. ABD 2. CD 3. A 4. ACD 5. ABC 6. ABD 7. ACD 8. C 9. C 10. B [題3.2] 判斷題1.√ 2.√ 3.√ 4.√ 5.√ 6.* 7.√ 8.* 9. √ 10. √ 11. √ [題3.3] 填空題1.OC 電源 負載 2.集電極開路門 線與3.飽和區 轉折區 線性區 截止區。
2.電路基礎題
一、填空題 1、電路的組成：電源 中間環節 負載_開關__。
2、如果5A的電流流經2的電阻，則電阻兩端的電壓是10 伏。 3、1度電= 1 KW·h = 3.6*10^6 J。
一個“220V/100W” 的燈泡正常發光20小時，消耗的電能為2度。 4、在直流電路中，電容相當于 （短路/斷路），電感相當于 （短路/斷路）。
5、已知 阻抗是3+4j，則用電流表測量得的電流=沒有電壓沒法計算電流 A。 6、正弦交流電的三個基本要素為： 幅值、頻率和初相位 。
我國工業及生活中使用的交流電頻率=50Hz ，單相交流電的最大值=220√2 伏。已知正弦交流電壓 ，它的最大值為 V ，頻率為 Hz， 周期 T= S ，角頻率 ω = rad/s ，初相位為 7、感抗的表達式XL=ωL_，當L一定的情況下，頻率越高，感抗越大 。
容抗的表達式= 1/（ωC） ，當C一定的情況下，頻率越高，容抗越小 。 8、三相交流電源和負載的連接方式有：星型和三角形 。
9、在三相電路中，通常用不同的顏色來區分各相。A用 黃色表示，B用 綠色表示，C用 色表示紅色 10、在工業中，常用提高功率因數的方法： 并聯電容器 。
提高功率因素的意義為： 降低損耗 、提高帶負載能力 。 11、實驗室中的功率表，是用來測量電路中的有功 功率。
12、斷路器（直流）在220V電壓下的額定電流為15A，則其功率為3300W 。 13、已知對稱交流電壓的3個有效值均為100V，則在t=0時刻，3個電壓的瞬時值的和= 零 。
14、一臺三相發電機，當三相繞組結成星型時，測得各線電壓為380V，當改成三角形時，相電壓=220V。 15、為了防止負載短路導致線路被燒毀，在中線上 （可以/不可以）裝設熔斷器來實現負載的短路 16、三個同頻率、有效值相等、相位依次互差120度的正弦量稱為對稱三相正弦量 17、功率因數= cosφ=P/S 。
18、視在功率、有功功率（一般是表頭的讀數）、無功功率的公式：S=UI,P=UIcosφ，Q=UIsinφ。 19、某電路有3各節點和7條支路，若采用支路電流法求解各支路電流時，能夠列出KCL方程和KVL方程個數是 9 。
20、電阻、電感、電容的性質：（純電阻電路，相位角應為0°；純電感電路，相位角應為 90°；純電容電路，相位角應為-90°） 21、對稱三相正弦電壓性質：①三個電動勢的幅值相等， 頻率相同，相位互差 120°②對稱三相電源電壓的代數和= 0 。 22、一只標有“220V,40W”的白熾燈其額定電壓=220V 。
3.電路基礎題
一、填空題 1、電路的組成：電源 中間環節 負載_開關__。
2、如果5A的電流流經2的電阻，則電阻兩端的電壓是10 伏。 3、1度電= 1 KW·h = 3.6*10^6 J。
一個“220V/100W” 的燈泡正常發光20小時，消耗的電能為2度。 4、在直流電路中，電容相當于 （短路/斷路），電感相當于 （短路/斷路）。
5、已知 阻抗是3+4j，則用電流表測量得的電流=沒有電壓沒法計算電流 A。 6、正弦交流電的三個基本要素為： 幅值、頻率和初相位 。
我國工業及生活中使用的交流電頻率=50Hz ，單相交流電的最大值=220√2 伏。已知正弦交流電壓 ，它的最大值為 V ，頻率為 Hz， 周期 T= S ，角頻率 ω = rad/s ，初相位為 7、感抗的表達式XL=ωL_，當L一定的情況下，頻率越高，感抗越大 。
容抗的表達式= 1/（ωC） ，當C一定的情況下，頻率越高，容抗越小 。 8、三相交流電源和負載的連接方式有：星型和三角形 。
9、在三相電路中，通常用不同的顏色來區分各相。A用 黃色表示，B用 綠色表示，C用 色表示紅色 10、在工業中，常用提高功率因數的方法： 并聯電容器 。
提高功率因素的意義為： 降低損耗 、提高帶負載能力 。 11、實驗室中的功率表，是用來測量電路中的有功 功率。
12、斷路器（直流）在220V電壓下的額定電流為15A，則其功率為3300W 。 13、已知對稱交流電壓的3個有效值均為100V，則在t=0時刻，3個電壓的瞬時值的和= 零 。
14、一臺三相發電機，當三相繞組結成星型時，測得各線電壓為380V，當改成三角形時，相電壓=220V。 15、為了防止負載短路導致線路被燒毀，在中線上 （可以/不可以）裝設熔斷器來實現負載的短路 16、三個同頻率、有效值相等、相位依次互差120度的正弦量稱為對稱三相正弦量 17、功率因數= cosφ=P/S 。
18、視在功率、有功功率（一般是表頭的讀數）、無功功率的公式：S=UI,P=UIcosφ，Q=UIsinφ。 19、某電路有3各節點和7條支路，若采用支路電流法求解各支路電流時，能夠列出KCL方程和KVL方程個數是 9 。
20、電阻、電感、電容的性質：（純電阻電路，相位角應為0°；純電感電路，相位角應為 90°；純電容電路，相位角應為-90°） 21、對稱三相正弦電壓性質：①三個電動勢的幅值相等， 頻率相同，相位互差 120°②對稱三相電源電壓的代數和= 0 。 22、一只標有“220V,40W”的白熾燈其額定電壓=220V 。
4.電路基礎知識
網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0
結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08
你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解
一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23
以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。
以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。
5.大一電路基礎題
解：設三個網孔的電流分別為：I1、I2和I3。
根據KVL，列出三個網孔的回路電壓方程。網孔一：10*(I1-I3)+U+(3+2)*I1=0；網孔二：3Uφ+U+1*I2=0；網孔三：15I3+3Uφ+10*(I3-I1)=0。
補充受控源方程：Uφ=-15I3。補充電流關系方程：I1+I2=-6(A)。
解方程組：I1=4,I2=-10,I3=-2,Uφ=30,U=-80。受控電壓源的電流為：I=I2+I3=-10-2=-12(A)，方向向左，如上圖。
受控電壓源電壓為：3Uφ=3*30=90(V)。所以，受控源的功率為：P=I*3Uφ=-12*90=-1080(W)<0，且I和3Uφ屬于關聯正方向，所以受控電壓源發出功率1080W。
