1.誰手里有LED驅動電源基礎知識 本人想借鑒一下

LED電源的基礎知識

LED電源與傳統燈具的電源完全是不一樣的，首先LED不接直接使用常規的電網電壓，為了滿足LED特殊的電壓、電流要求，必須根據LED光源的特點設計專門的電壓轉換設備，LED才能正常工作，不同的設計方法，就會才生各種不同性能和轉換效率的LED電源，所以只有高效能的電源才能讓LED光源穩定的發輝其最大的優勢，否則就無法凸顯LED節能的特別。下面讓我們詳細的了解一下LED電源的知識。

首先LED電源按驅動方式可分為兩大類：

第一、恒流式驅動電源：

LED電源技術網

(1)、恒流驅動電路輸出的電流是恒定的，而輸出的直流電壓卻隨著負載阻值的大小不同在一定范圍內變化，負載阻值小，輸出電壓就低，負載阻值越大，輸出電壓也就越高；

(2)、恒流電路不怕負載短路，但嚴禁負載完全開路.

(3)、恒流驅動電路驅動LED是較為理想的，但相對而言價格較高.

(4)、應注意所使用最大承受電流及電壓值，它限制了LED的使用數量；

第二、穩壓式：

(1)、當穩壓電路中的各項參數確定以后，輸出的電壓是固定的，而輸出的電流卻隨著負載的增減而變化；

(2)、穩壓電路不怕負載開路，但嚴禁負載完全短路.

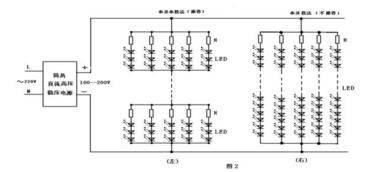

(3)、以穩壓驅動電路驅動LED，每串需要加上合適的電阻方可使每串LED顯示亮度平均；

(4)、亮度會受整流而來的電壓變化影響.

其它按電路的設計結構分為六大類

(1)電阻、電容降壓方式：通過電容降壓，在閃動使用時，由于充放電的作用，通過LED的瞬間電流極大，容易損壞芯片.易受電網電壓波動的影響，電源效率低、可靠性低.

(2)電阻降壓方式：通過電阻降壓，受電網電壓變化的干擾較大，不容易做成穩壓電源，降壓電阻要消耗很大部分的能量，所以這種供電方式電源效率很低，而且系統的可靠也較低.

(3)常規變壓器降壓方式：電源體積小、重量偏重、電源效率也很低、一般只有45%~60%，所以一般很少用，可靠性不高.

(4)電子變壓器降壓方式：電源效率較低，電壓范圍也不寬，一般180~240V，波紋干擾大.

(5)RCC降壓方式開關電源：穩壓范圍比較寬、電源效率比較高，一般可以做到70%~80%，應用也較廣.由于這種控制方式的振蕩頻率是不連續，開關頻率不容易控制，負載電壓波紋系數也比較大，異常負載適應性差.

(6)PWM控制方式開關電源：主要由四部分組成，輸入整流濾波部分、輸出整流濾波部分、PWM穩壓控制部分、開關能量轉換部分.PWM開關穩壓的基本工作原理就是在輸入電壓、內部參數及外接負載變化的情況下，控制電路通過被控制信號與基準信號的差值進行閉環反饋，調節主電路開關器件導通的脈沖寬度，使得開關電源的輸出電壓或電流穩定（即相應穩壓電源或恒流電源）.電源效率極高，一般可以做到80%~90%，輸出電壓、電流穩定.一般這種電路都有完善的保護措施，屬高可靠性電源。

日常生活中，買燈時，燈具老板可能會問到你需要半驅還是全驅電源，或者是否需要寬電壓的。常半驅就是180V~240V 或者 80V~130V，根據實際情況選擇你合適的，全驅和寬電壓事實上是一個意思，只是不同的說法罷了，就是指80V~240V都可以使用的電源。

2.LED基本知識

一， LED的結構及發光原理 50年前人們已經了解半導體材料可產生光線的基本知識，第一個商用二極管產生于1960年.LED是英文light emitting diode（發光二極管）的縮寫，它的基本結構是一塊電致發光的半導體材料，置于一個有引線的架子上，然后四周用環氧樹脂密封，起到保護內部芯線的作用，所以LED的抗震性能好. LED結構圖如下圖所示 發光二極管的核心部分是由p型半導體和n型半導體組成的晶片，在p型半導體和n型半導體之間有一個過渡層，稱為p-n結.在某些半導體材料的PN結中，注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來，從而把電能直接轉換為光能.PN結加反向電壓，少數載流子難以注入，故不發光.這種利用注入式電致發光原理制作的二極管叫發光二極管，通稱LED. 當它處于正向工作狀態時（即兩端加上正向電壓），電流從LED陽極流向陰極時，半導體晶體就發出從紫外到紅外不同顏色的光線，光的強弱與電流有關. 二，LED光源的特點 1. 電壓：LED使用低壓電源，供電電壓在6-24V之間，根據產品不同而異，所以它是一個比使用高壓電源更安全的電源，特別適用于公共場所. 2. 效能：消耗能量較同光效的白熾燈減少80% 3. 適用性：很小，每個單元LED小片是3-5mm的正方形，所以可以制備成各種形狀的器件，并且適合于易變的環境 4. 穩定性：10萬小時，光衰為初始的50% 5. 響應時間：其白熾燈的響應時間為毫秒級，LED燈的響應時間為納秒級 6. 對環境污染：無有害金屬汞 7. 顏色：改變電流可以變色，發光二極管方便地通過化學修飾方法，調整材料的能帶結構和帶隙，實現紅黃綠蘭橙多色發光.如小電流時為紅色的LED，隨著電流的增加，可以依次變?yōu)槌壬?，黃色，最后為綠色 8. 價格：LED的價格比較昂貴，較之于白熾燈，幾只LED的價格就可以與一只白熾燈的價格相當，而通常每組信號燈需由上300~500只二極管構成. 三，單色光LED的種類及其發展歷史 最早應用半導體P-N結發光原理制成的LED光源問世于20世紀60年代初.當時所用的材料是GaAsP，發紅光（λp=650nm），在驅動電流為20毫安時，光通量只有千分之幾個流明，相應的發光效率約0.1流明/瓦. 70年代中期，引入元素In和N，使LED產生綠光（λp=555nm），黃光（λp=590nm）和橙光（λp=610nm），光效也提高到1流明/瓦. 到了80年代初，出現了GaAlAs的LED光源，使得紅色LED的光效達到10流明/瓦. 90年代初，發紅光，黃光的GaAlInP和發綠，藍光的GaInN兩種新材料的開發成功，使LED的光效得到大幅度的提高.在2000年，前者做成的LED在紅，橙區（λp=615nm）的光效達到100流明/瓦，而后者制成的LED在綠色區域（λp=530nm）的光效可以達到50流明/瓦. 四，單色光LED的應用 最初LED用作儀器儀表的指示光源，后來各種光色的LED在交通信號燈和大面積顯示屏中得到了廣泛應用，產生了很好的經濟效益和社會效益.以12英寸的紅色交通信號燈為例，在美國本來是采用長壽命，低光效的140瓦白熾燈作為光源，它產生2000流明的白光.經紅色濾光片后，光損失90%，只剩下200流明的紅光.而在新設計的燈中，Lumileds公司采用了18個紅色LED光源，包括電路損失在內，共耗電14瓦，即可產生同樣的光效. 汽車信號燈也是LED光源應用的重要領域.1987年，我國開始在汽車上安裝高位剎車燈，由于LED響應速度快（納秒級），可以及早讓尾隨車輛的司機知道行駛狀況，減少汽車追尾事故的發生. 另外，LED燈在室外紅，綠，藍全彩顯示屏，匙扣式微型電筒等領域都得到了應用. 五，白光LED的開發 ：對于一般照明而言，人們更需要白色的光源.1998年發白光的LED開發成功.這種LED是將GaN芯片和釔鋁石榴石（YAG）封裝在一起做成.GaN芯片發藍光（λp=465nm,Wd=30nm），高溫?zé)Y(jié)制成的含Ce3+的YAG熒光粉受此藍光激發后發出黃色光發射，峰值550nm.藍光LED基片安裝在碗形反射腔中，覆蓋以混有YAG的樹脂薄層，約200-500nm. LED基片發出的藍光部分被熒光粉吸收，另一部分藍光與熒光粉發出的黃光混合，可以得到得白光.現在，對于InGaN/YAG白色LED，通過改變YAG熒光粉的化學組成和調節熒光粉層的厚度，可以獲得色溫3500-10000K的各色白光. 在LED業者中，日亞化學是最早運用上述技術工藝研發出不同波長的高亮度LED，以及藍紫光半導體激光（Laser Diode;LD），是業界握有藍光LED專利權的重量級業者.在日亞化學取得蘭色LED生產及電極構造等眾多基本專利后，堅持不對外提供授權，僅采自行生產策略，意圖獨占市場，使得藍光LED價格高昂.但其他已具備生產能力的業者相當不以為然，部分日系LED業者認為，日亞化工的策略，將使日本在藍光及白光LED競爭中，逐步被歐美及其他國家的LED業者搶得先機，屆時將對整體日本LED產業造成嚴重傷害.因此許多業者便千方百計進行藍光LED的研發生產.目前除日亞化學和住友電工外，還有豐田合成，羅沐，東芝和夏普，美商Cree，全球3大照明廠奇異，飛利浦，歐司朗以及HP,Siemens, Research,EMCORE等都投入了該產品的研發生產，對促進白光LED產品的產業。

3.進入LED驅動電源行業（業務） 需要了解哪些基礎知識

要了解LED驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等客戶需求是哪一種？還有就是常見的一些要求：1.可靠性高低 2.高效率，驅動電源的效率要高。

3.高功率因素 功率因素是電網對負載的要求。4.驅動方式 5.浪涌保護6.保護功能 電源除了常規的保護功能外，最好在恒流輸出中增加LED溫度負反饋，防止LED溫度過高。

7.防護方面 燈具外安裝型，電源結構要防水、防潮，外殼要耐曬。 8.驅動電源的壽命要與LED的壽命相適配。

9.要符合安規和電磁兼容的要求了解客戶需求哪一種產品！再根據其要求推薦自己的產品。
