鋼筋管理試題(鋼筋工有誰知道)
1.鋼筋工基礎(chǔ)知識(shí)有誰知道
建筑鋼筋工基礎(chǔ)知識(shí) §1-1鋼筋的分類鋼筋由于品種、規(guī)格、型號(hào)的不同和在構(gòu)件中所起的作用不同，在施工中常常有不同的叫法。
對(duì)一個(gè)鋼筋工來說，只有熟悉鋼筋的分類，才能比較清楚地了解鋼筋的性能和在構(gòu)件中所起的作用，在鋼筋加工和安裝過程中不致發(fā)生差錯(cuò)。鋼筋的分類方法很多，主要有以下幾種：一、按鋼筋在構(gòu)件中的作用分1、受力筋：是指構(gòu)件中根據(jù)計(jì)算確定的主要鋼筋，包括有：受拉筋、彎起筋、受壓筋等。
2、構(gòu)造鋼筋：是指構(gòu)件中根據(jù)構(gòu)造要求設(shè)置的鋼筋，包括有：分布筋、箍筋、架立筋、橫筋、腰筋等。二、按鋼筋的外形分1、光圓鋼筋：鋼筋表面光滑無紋路，主要用于分布筋、箍筋、墻板鋼筋等。
直徑6-10mm時(shí)一般做成盤圓，直徑12mm以上為直條。2、變形鋼筋：鋼筋表面刻有不同的紋路，增強(qiáng)了鋼筋與混凝土的粘結(jié)力，主要用于柱、梁等構(gòu)件中的受力筋。
變形鋼筋的出廠長度有9m、12m兩種規(guī)格。3、鋼絲：分冷拔低碳鋼絲和碳素高強(qiáng)鋼絲兩種，直徑均在5mm以下。
4、鋼絞線：有3股和7股兩種，常用于預(yù)應(yīng)力鋼筋混凝土構(gòu)件中三、按鋼筋的強(qiáng)度分在鋼筋混凝土結(jié)構(gòu)中常用的是熱軋鋼筋，熱軋鋼筋按強(qiáng)度可分為四級(jí)，HPB235（Ⅰ級(jí)鋼），其屈服強(qiáng)度標(biāo)準(zhǔn)值為235MPa;HRB335（Ⅱ級(jí)鋼），其屈服強(qiáng)度標(biāo)準(zhǔn)值為335MPa;HRB400（Ⅲ級(jí)鋼），其屈服強(qiáng)度標(biāo)準(zhǔn)值為400MPa;RRB400（Ⅳ級(jí)鋼），其屈服強(qiáng)度標(biāo)準(zhǔn)值為400MPa?，F(xiàn)澆樓板的鋼筋和梁柱的箍筋多采用HPB235級(jí)鋼筋；梁柱的受力鋼筋多采用HRB335、HRB400、RRB400級(jí)鋼筋。
§1-2鋼筋混凝土結(jié)構(gòu)原理混凝土和天然石材一樣，是一種脆性材料，鋼筋是一種彈性材料，如果將鋼筋放到混凝土中就可運(yùn)用到工程結(jié)構(gòu)上的重要部位。這種配有鋼筋的混凝土叫做鋼筋混凝土。
一、鋼筋混凝土結(jié)構(gòu)的工作原理為什么要將鋼筋和混凝土這兩種材料結(jié)合在一起工作呢？其目的是為了充分利用材料的各自優(yōu)點(diǎn)，提高結(jié)構(gòu)承載能力。因?yàn)榛炷恋目箟耗芰^強(qiáng)，而抗拉能力卻很弱。
鋼筋的抗拉和抗壓能力都很強(qiáng)。把這兩種材料結(jié)合在一起共同工作，充分發(fā)揮了混凝土的抗壓性能和鋼筋的抗拉性能。
我們把凡是由鋼筋和混凝土組成的結(jié)構(gòu)構(gòu)件統(tǒng)稱為鋼筋混凝土結(jié)構(gòu)。鋼筋和混凝土這兩種物理力學(xué)性能截然不同的材料為什么能夠結(jié)合在一起共同工作呢？這主要是由于（1）硬化后的混凝土與鋼筋表面有很強(qiáng)的粘結(jié)力；（2）鋼筋和混凝土之間有較接近的溫度膨脹系數(shù)，不會(huì)因溫度變化產(chǎn)生變形不同步，從而使鋼筋與混凝土之間產(chǎn)生錯(cuò)動(dòng)；（3）混凝土包裹在鋼筋表面，能防止鋼筋銹蝕，起保護(hù)作用。
混凝土本身對(duì)鋼筋無腐蝕作用，從而保證了鋼筋混凝土構(gòu)件的耐久性。二、鋼筋混凝土結(jié)構(gòu)的優(yōu)點(diǎn)鋼筋混凝土結(jié)構(gòu)有著許多的優(yōu)點(diǎn)：（1）能充分利用材料的力學(xué)性能，提高構(gòu)件的承載能力，使混凝土應(yīng)用范圍得到拓寬。
（2）耐久性好，幾乎不需要維修和養(yǎng)護(hù)。（3）施工時(shí)能就地利用水泥、砂子、石子等地方材料，可節(jié)約鋼材。
（4）可根據(jù)設(shè)計(jì)意圖隨意造型，適應(yīng)性較強(qiáng)。（5）具有良好的耐火性和抗震性。
鋼筋混凝土結(jié)構(gòu)正是由于有著這許多的優(yōu)點(diǎn)，所以已被廣泛應(yīng)用在房屋建筑、市政、道路、橋梁、隧道等許多土建工程中?！?-3鋼筋在構(gòu)件中的配置在建筑施工中，用鋼筋混凝土制成的常用構(gòu)件有梁、板、墻、柱等，這些構(gòu)件由于在建筑中發(fā)揮的作用不同，所以在其內(nèi)部配置的鋼筋也不盡相同。
（一）梁內(nèi)鋼筋的配置梁在鋼筋混凝土構(gòu)件中屬于受彎構(gòu)件。在其內(nèi)部配置的鋼筋主要有：縱向受力鋼筋、彎起鋼筋、箍筋和架立筋等。
1、縱向受力鋼筋：布置在梁的受拉區(qū)，主要作用是承受由彎矩在梁內(nèi)產(chǎn)生的拉力。2、彎起鋼筋：彎起段用來承受彎矩和剪力產(chǎn)生的主拉應(yīng)力，彎起后的水平段可承受支座處的負(fù)彎矩，跨中水平段用來承受彎矩產(chǎn)生的拉力。
彎起鋼筋的彎起角度有45？？和60？？兩種。3、箍筋：主要用來承受由剪力和彎矩在梁內(nèi)產(chǎn)生的主拉應(yīng)力，固定縱向受力鋼筋，與其它鋼筋一起形成鋼筋骨架。
鋼箍的形式分開口式和封閉式兩種。一般常用的是封閉式。
4、架立筋：設(shè)置在梁的受壓區(qū)外緣兩側(cè)，用來固定箍筋和形成鋼筋骨架。（二）板內(nèi)鋼筋的配置板在鋼筋混凝土構(gòu)件中屬于受彎構(gòu)件。
板內(nèi)配置有受力鋼筋和分布鋼筋兩種。1、受力鋼筋：沿板的跨度方向在受拉區(qū)配置。
單向板沿短向布置，四邊支承板，沿長短邊方向均應(yīng)布置受力筋。2、分布筋：布置在受力筋的內(nèi)側(cè)，與受力筋垂直。
分布筋的作用是將板面上的荷載均勻地傳給受力鋼筋，同時(shí)在澆注混凝土?xí)r固定受力筋的位置，且能抵抗溫度應(yīng)力和收縮應(yīng)力。（三）柱內(nèi)鋼筋的配置柱在鋼筋混凝土構(gòu)件中起受壓、受彎作用。
柱根據(jù)外形不同有普通箍筋柱和螺旋箍筋柱兩種。柱內(nèi)配置的鋼筋有縱向鋼筋和箍筋。
縱向鋼筋主要起承受壓力的作用，箍筋起限制橫向變形，有助抗壓強(qiáng)度提高，對(duì)縱向鋼筋定位并與縱筋形成鋼筋骨架的作用。柱內(nèi)箍筋應(yīng)采用封閉式。
（四）墻內(nèi)鋼筋的配置鋼筋混凝土墻內(nèi)根據(jù)需要可配置單層或雙層鋼筋網(wǎng)片，墻體鋼筋網(wǎng)片主要由豎筋和橫筋組成。豎筋的作用主要是承受水平荷載對(duì)墻體產(chǎn)生的拉應(yīng)力，橫筋主要用來固定豎筋的位置并承受。
2.請(qǐng)教幾個(gè)鋼筋混凝土結(jié)構(gòu) 相關(guān)的技術(shù)知識(shí)題
1.混凝土由水泥，粗骨料，細(xì)骨料加水?dāng)嚢瓒?，有特殊要求的還應(yīng)加外加劑。強(qiáng)度由軸心抗壓強(qiáng)度設(shè)計(jì)值確定。
2.混凝土澆注預(yù)制柱中，對(duì)鋼筋密實(shí)處振搗原則是：a.一定要保證混凝土的密實(shí)，不能欠振搗，也不可過分振搗，欠振搗會(huì)造成不密實(shí)，過分振搗則可能造成混凝土分層和泌水。b.振動(dòng)棒不能觸碰到鋼筋和模版，以免造成鋼筋和模板的錯(cuò)位。c.若高差較大（如柱子是豎直澆筑的）還應(yīng)采用溜槽等其他措施。
3.施工縫的設(shè)計(jì)原則是盡量留在受力較小的位置。施工縫和后澆帶的區(qū)別在于施工縫是因?yàn)槭┕せ炷亮刻罅艘淮问┕げ煌甓坏貌涣舻?，而后澆帶則是為了減小混凝土澆筑后養(yǎng)護(hù)過程中干縮或者其他原因造成的混凝土拉裂而設(shè)置的。后澆帶宜在混凝土終凝后再澆筑，且該處鋼筋應(yīng)連續(xù)。
4.鋼筋連接的最簡單原則是接點(diǎn)出強(qiáng)度不能小于其他處的強(qiáng)度。
5.剛連接既能傳遞彎矩也能傳遞剪力，而交接則只能傳遞剪力。通常鋼結(jié)構(gòu)連接采用螺栓或者焊接，鉸連接只是連接腹板，用于傳遞剪力，而剛連接則還需要連接上下側(cè)的翼緣。道理很簡單，受彎構(gòu)件翼緣處對(duì)中性軸的面積矩占了絕大部分，所以翼緣應(yīng)力最大。
3.鋼筋全套知識(shí)有哪些
1、鋼筋制作鋼筋加工制作時(shí)，要將鋼筋加工表與設(shè)計(jì)圖復(fù)核，檢查下料表是否有錯(cuò)誤和遺漏，對(duì)每種鋼筋要按下料表檢查是否達(dá)到要求，經(jīng)過這兩道檢查后，再按下料表放出實(shí)樣，試制合格后方可成批制作，加工好的鋼筋要掛牌堆放整齊有序。
施工中如需要鋼筋代換時(shí)，必須充分了解設(shè)計(jì)意圖和代換材料性能，嚴(yán)格遵守現(xiàn)行鋼筋砼設(shè)計(jì)規(guī)范的各種規(guī)定，并不得以等面積的高強(qiáng)度鋼筋代換低強(qiáng)度的鋼筋。 凡重要部位的鋼筋代換，須征得甲方、設(shè)計(jì)單位同意，并有書面通知時(shí)方可代換。
（1）鋼筋表面應(yīng)潔凈，粘著的油污、泥土、浮銹使用前必須清理干凈，可結(jié)合冷拉工藝除銹。 （2）鋼筋調(diào)直，可用機(jī)械或人工調(diào)直。
經(jīng)調(diào)直后的鋼筋不得有局部彎曲、死彎、小波浪形，其表面?zhèn)鄄粦?yīng)使鋼筋截面減小5%。 (3)鋼筋切斷應(yīng)根據(jù)鋼筋號(hào)、直徑、長度和數(shù)量，長短搭配，先斷長料后斷短料，盡量減少和縮短鋼筋短頭，以節(jié)約鋼材。
（4）鋼筋彎鉤或彎曲： ①鋼筋彎鉤。形式有三種，分別為半圓彎鉤、直彎鉤及斜彎鉤。
鋼筋彎曲后，彎曲處內(nèi)皮收縮、外皮延伸、軸線長度不變，彎曲處形成圓弧，彎起后尺寸不大于下料尺寸，應(yīng)考慮彎曲調(diào)整值。 鋼筋彎心直徑為2。
5d，平直部分為3d。鋼筋彎鉤增加長度的理論計(jì)算值：對(duì)轉(zhuǎn)半圓彎鉤為6。
25d，對(duì)直彎鉤為3。5d，對(duì)斜彎鉤為4。
9d 。②彎起鋼筋。
中間部位彎折處的彎曲直徑D，不小于鋼筋直徑的5倍。 ③箍筋。
箍筋的末端應(yīng)作彎鉤，彎鉤形式應(yīng)符合設(shè)計(jì)要求。 箍筋調(diào)整，即為彎鉤增加長度和彎曲調(diào)整值兩項(xiàng)之差或和，根據(jù)箍筋量外包尺寸或內(nèi)包尺寸而定。
④鋼筋下料長度應(yīng)根據(jù)構(gòu)件尺寸、混凝土保護(hù)層厚度，鋼筋彎曲調(diào)整值和彎鉤增加長度等規(guī)定綜合考慮。 a。
直鋼筋下料長度=構(gòu)件長度—保護(hù)層厚度+彎鉤增加長度 b。 彎起鋼筋下料長度=直段長度+斜彎長度-彎曲調(diào)整值+彎鉤增加長度 c。
箍筋下料長度=箍筋內(nèi)周長+箍筋調(diào)整值+彎鉤增加長度 2、鋼筋綁扎與安裝： 鋼筋綁扎前先認(rèn)真熟悉圖紙，檢查配料表與圖紙、設(shè)計(jì)是否有出入，仔細(xì)檢查成品尺寸、心頭是否與下料表相符。 核對(duì)無誤后方可進(jìn)行綁扎。
采用20#鐵絲綁扎直徑12以上鋼筋，22#鐵絲綁扎直徑10以下鋼筋。 （1）墻 ①墻的鋼筋網(wǎng)綁扎同基礎(chǔ)。
鋼筋有90°彎鉤時(shí)，彎鉤應(yīng)朝向混凝土內(nèi)。 ②采用雙層鋼筋網(wǎng)時(shí)，在兩層鋼筋之間，應(yīng)設(shè)置撐鐵（鉤）以固定鋼筋的間距。
③墻筋綁扎時(shí)應(yīng)吊線控制垂直度，并嚴(yán)格控制主筋間距。剪力墻上下兩邊三道水平處應(yīng)滿扎，其余可梅花點(diǎn)綁扎。
④為了保證鋼筋位置的正確，豎向受力筋外綁一道水平筋或箍筋，并將其與豎筋點(diǎn)焊，以固定墻、柱筋的位置，在點(diǎn)焊固定時(shí)要用線錘校正。 ⑤外墻澆筑后嚴(yán)禁開洞，所有洞口預(yù)埋件及埋管均應(yīng)預(yù)留，洞邊加筋詳見施工圖。
墻、柱內(nèi)預(yù)留鋼筋做防雷接地引線，應(yīng)焊成通路。其位置、數(shù)量及做法詳見安裝施工圖，焊接工作應(yīng)選派合格的焊工進(jìn)行，不得損傷結(jié)構(gòu)鋼筋，水電安裝的預(yù)埋，土建必須配合，不能錯(cuò)埋和漏埋。

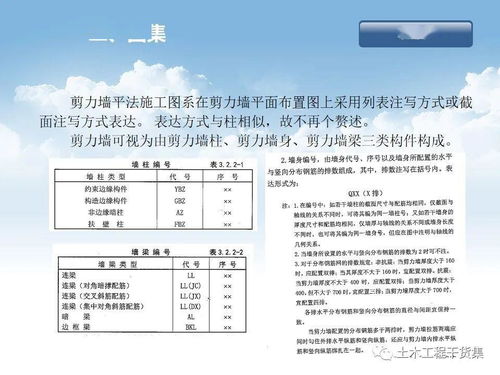

4.建筑工程鋼筋識(shí)圖基礎(chǔ)知識(shí)
原發(fā)布者：JIA119891010
表示抄兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵2Φ22+(4Φ12) 表示2Φ22為通長，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部鋼筋5261上排為4Φ25，下排為2Φ25。⑷2Φ22+2Φ22 表示只有一排鋼筋，兩根4102在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴G2φ12
表示梁兩側(cè)的構(gòu)造鋼筋，每1653側(cè)一根φ12。⑵G4Φ14
表示梁兩側(cè)的構(gòu)造鋼筋，每側(cè)兩根Φ14。⑶N2Φ22
表示梁兩側(cè)的抗扭鋼筋，每側(cè)一根Φ22。⑷N4Φ18
5.鋼筋的基本知識(shí)是什么
鋼筋種類很多，通常按化學(xué)成分、機(jī)械性能、生產(chǎn)工藝等進(jìn)行分類。
一、按化學(xué)成分分 碳素鋼鋼筋和普通低合金鋼筋。 碳素鋼鋼筋按碳量多少，又分為低碳鋼鋼筋（含碳量低于0.25%，如I級(jí)鋼筋），中碳鋼鋼筋（含碳量0.25%~0.7%，如IV級(jí)鋼筋），高碳鋼鋼筋（含碳量0.70%~1.4%，如碳素鋼絲），碳素鋼中除含有鐵和碳元素外，還有少量在冶煉過程中帶有的硅、錳、磷、硫等雜質(zhì)。
普通低合金鋼鋼筋是在低碳鋼和中碳鋼中加入少量合金無素，獲得強(qiáng)度高和綜合性能好的鋼種，在鋼筋中常用的合金元素有硅、錳、釩、鈦等，普通低合金鋼鋼筋主要品種有：20MnSi、40Si2MnV、45SiMnTi等。 各種化學(xué)成分含量的多少，對(duì)鋼筋機(jī)械性能和可焊性的影響極大。
一般建筑用鋼筋在正常情況下不作化學(xué)成分的檢驗(yàn)，但在選用鋼筋時(shí)，仍需注意鋼筋的化學(xué)成分。下面介紹鋼筋中主要的五種元素對(duì)其性能的影響。
碳（C）：碳與鐵形成化合物滲碳休（Fe3C），材性硬且脆，鋼中含碳量增加滲碳體量就大，鋼的硬度和強(qiáng)度也提高，而塑性和韌性則下降，材性變脆，其焊接性也隨之變差。 錳（Mn）：它是煉鋼時(shí)作為脫氧劑加入鋼中的，可使鋼的塑性及韌性下降，因此含量要合適，一般含量在1.5%以下。
硅（Si）：它也是作為脫氧劑加入鋼中的，可使鋼的強(qiáng)度和硬度增加。有時(shí)特意加入一些使其含量大于0.4%，但不能超過0.6%，因?yàn)樗看髸r(shí)與碳（C）含量大時(shí)的作用一樣。
硫（S）：它是一種導(dǎo)致鋼熱脆性、使鋼在焊接時(shí)出現(xiàn)熱裂紋的有害雜質(zhì)。它在鋼中的存在使鋼的塑性和韌性下降。
一般要求其含量不得超過0.045%。 磷（P）：它也是一種有害物質(zhì)。
磷使鋼容易發(fā)生冷脆并惡化鋼的焊接性能，尤其在200℃時(shí)，它可使鋼材或焊縫出現(xiàn)冷裂紋。一般要求其含量低于0.045%，即使有些低合金鋼也必須控制在0.050%~0.120%之間。
二、按機(jī)械性能分 鋼筋混凝土結(jié)構(gòu)用熱軋鋼筋，過去大都采用碳鋼。隨著普通低合金鋼的發(fā)展，現(xiàn)行熱軋鋼筋，除了碳鋼的3號(hào)鋼外，全為普通低合金鋼。
按機(jī)械性能把鋼筋分為四級(jí)： Ⅰ級(jí)鋼筋-235/370級(jí) Ⅱ級(jí)鋼筋-335/510級(jí) Ⅲ級(jí)鋼筋-370/570 Ⅳ級(jí)鋼筋-540/835級(jí) 分子是屈服強(qiáng)度，分母是抗拉強(qiáng)度，單位是MPa。 三、按生產(chǎn)工藝及軋制外形分 鋼筋混凝土用鋼筋分為熱軋帶肋鋼筋（GB1499-91）、余熱處理鋼筋（GB13014-91）、熱軋光圓鋼筋（GB13013-91）和普通低碳鋼熱軋圓盤條。
1、熱軋帶肋鋼筋 熱軋帶肋鋼筋是經(jīng)熱軋成型并自然冷卻的成品鋼筋。它的橫截面通常為圓形，且表面帶有兩條縱肋和沿長度方向均勻分布的橫肋，當(dāng)橫肋的縱截面呈月牙形，且與縱肋不相交時(shí)，稱為月牙形鋼筋；當(dāng)橫肋的縱截面高度相等，且與縱肋相交時(shí)，稱為等高肋鋼筋，其形狀見圖1-1和圖1-2，Ⅱ、Ⅲ級(jí)帶肋鋼筋，采用月牙肋表面形狀，其尺寸及允許偏差應(yīng)符合表1-1的規(guī)定。
2、余熱處理鋼筋 余熱處理鋼筋是指將鋼材熱軋成型后立即穿水，進(jìn)行表面冷卻控制，然后利用芯部余熱自身完成回火處理所得的成品鋼筋，它也是帶肋鋼筋，目前僅有月牙鋼筋，其鋼筋表面及截面形狀與熱軋帶肋鋼筋相同，余熱處理帶肋鋼筋的級(jí)別為Ⅲ級(jí)。
