農用三輪車電路(農用車基本電路連接方法)

1.農用車基本電路連接方法

你好！農用車主要電器有：電瓶，起動機，發電機，電流表，發電機調節器，鑰匙門。

輔助的有：電源總開關，燈開關，啟動繼電器，保險盒，燈等。連接方法：電瓶負極（-）號打鐵接在大架子上九可以了，正極（+）號通過電源總開關連接到起動機的啟動線柱上，電源線粗細要求30平以上。

在啟動線柱上引出2平方的線接到電流表標有（-）號的線柱上，通過電流表（+）號接在鑰匙門標有1的線柱上，標2的可以引出多根有保險界在保險盒上，沒有的可以直接分接在燈開關調節器的（+）號上以及其他用電器上。標3的接在起動機最細的啟動螺絲上。

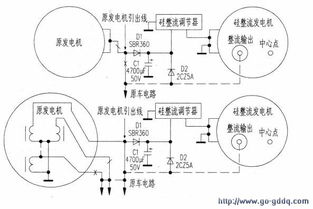

調節器（+）號再引出線接到發電機（+）調節器（F）接到發電機（F）調節器（-）接到發電機（-）號上?；揪褪沁@樣望采納。

2.農用三輪車電啟動怎么接線

啟動馬達上不就是3根線嗎？最粗的是電源線，上邊還有個接車電器的電源進線，另一個接線柱單獨的一根小細線，就是啟動線了1那根線連接。

步驟：檢查起動機的電路和電磁開關，檢查蓄電池電壓： 1、檢查燃油供給系是否正常， 2 、起動系不正常、確定起動系是否工作（起動機是否運轉）； 3、檢查ECU的電源和接地建議按照下列步驟進行排查和檢修； 4、發動機是否阻力過大；起動機不運轉、起動機有無故障； 5、檢查點火系的電路，檢查曲軸位置傳感器和凸輪軸位置傳感器是否正常； 6、起動系正常，檢查點火系是否正常； 7、點火系不正常，轉得慢，1 點火系正常、確定防盜系統是否鎖定。

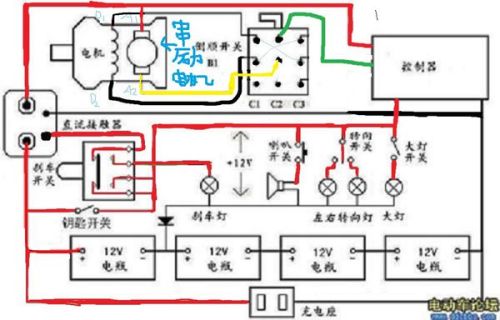

3.電動三輪電路圖詳解

原發布者：ygibd

電動三輪車整車接線圖由于控制器生產廠家及控制器本身的功能不同。導線顏色及接插件接口也各有差異，本文只對基本功能作出對照，以幫助對電動三輪車電路不太了解的朋友作個參考。以下附部分圖片：其中白色調試線也稱限速線，出廠時對插?？砂蜗绿岣咚俣取４蟛糠中⌒停?.1米車箱以下）電動三輪車都采用多功能喇叭，接線方法大同小異，多功能喇叭集成了閃光器和語音倒車提示，有的還有報警、三速、巡航、助力等附加功能，各廠家都有細微不同，此處不作詳細介紹。各廠的導線顏色可能不一樣，但功能都差不多，如自行更換可對照原廠的接線方式對照出各線的功能，接線方法同分體喇叭一樣。

4.怎樣快速識讀拖拉機電路圖

拖拉機電路圖（即布線圖）用來標示電器設備的外形、安裝位置及線路走向。

電路圖中的電器設備大多數以實物輪廓圖的形式展示，按照電器設備安裝的實際方位繪制，并且將元器件之間的線束中同路的導線畫在一起，給讀者以直觀和真實的感覺。1.掌握拖拉機電氣系統的基本特點⑴采用低壓（12V）、直流電。

⑵單線制，即電器設備的正極用導線連接，稱為火線；負極則用導線與車架金屬部分連接，稱為搭鐵線。但是發電機與電壓調節器之間、雙線電喇叭等仍然采用雙線制連接方式，以提高其靈敏度。

⑶負極搭鐵，同一臺拖拉機的所有電器設備的搭鐵極性是一致的。⑷電源設備（蓄電池、發電機）與用電設備之間采用并聯連接。

⑸整車電路由幾個相對獨立的分支電路組成，它們包括電源電路、啟動電路、照明與信號電路、儀表與顯示電路以及輔助裝置電路等。2.認真閱讀幾遍“圖注”所謂“圖注”，是指電路圖下方的幾行文字說明。

通過閱讀“圖注”，可以了解整車裝配了哪些電器設備、各電器設備的名稱及基本性能。
