dcs軟件(DCS系統軟件需要哪些知識?)

1.DCS系統軟件需要哪些知識?

電腦知識、電子電路知識、通信技術、自動化原理等知識。

DCS操作員：使用電腦

DCS應用工程師：會基本回路檢查，懂回路信號傳遞關系，懂點軟件應用

DCS工程師：現場布線、控制系統網絡結構、軟硬件工作原理等

DCS開發工程師：電子電路，通信技術，自動化原理等

DCS是分布式控制系統的英文縮寫（Distributed Control System），在國內自控行業又稱之為集散控制系統。是相對于集中式控制系統而言的一種新型計算機控制系統，它是在集中式控制系統的基礎上發展、演變而來的。

2.學習DCS需要掌握哪些知識?

DCS系統軟件是由專門公司研發的，一般在工程應用時廠家負責人員培訓。

DCS系統軟件應用需要的知識：

1、你要知道一些邏輯門的知識，如：與門、或門、非門、與非門、或非門、RS觸發器等，這些知識用來幫助你看懂開關量邏輯關系，并通過DCS軟件來進行邏輯組態；

2、你還要了解PID、手自動站（MA）、T切換、雙T切換、函數（fx0、濾波（lead lag）、高低限值、加減乘除、高選、低選等模塊的屬性和含義，用來進行模擬量的邏輯計算和組態。

3.如何學習DCS

開始學習DCS是有點困難的，需要一定的理論基礎。需要知道自控原理，數模電知識，會一點編程語言（現在的DCS組態簡單了很多，大部分都是功能塊的形式，VB是要的編寫腳本時需要），通訊網絡的知識，電腦的基礎知識（會安裝系統，硬件的配置等）?，F(xiàn)場的儀表知識不需要很多，但是能知道的話，更加能快速的理解DCS系統。

有一點的基礎后，然后就找一家成熟的DCS系統學習，國內的有浙大中控，北京和利時，上海新華（被GE收購了吧）等廠家的系統，國外的有霍尼韋爾的PKS 300，橫河的CS3000，艾默生DELTA V 西門子的PCS 7，還有ABB的INDUSTRIAL 福克斯波羅的I/A S系統，其它的就沒有必要學習了，找一家的系統，找點資料，能弄到軟件仿真學習最好，一點點的開始學習吧。也不是很難的，學會了一家，其它的系統都是類似的，其本質差不多，很容易上手。

4.學dcs控制系統需要什么基礎

DCS就是把現場儀表信號傳輸進控制室統一管理，分軟體和硬體。

分別需要懂儀表和電腦程序相關知識。 集散控制系統及應用 一、集散控制系統的基本概念 集散控制系統是以微處理為基礎的集中分散控制系統，它的主要特征是集中管理和分散控制。

基本思路： 1、把集中的計算機控制系統分解為分散的控制系統，有專門的過程分散控制裝置，在過程控制級各自完成過程中的部分控制和操作。 2、從模擬電動儀表的操作習慣出發，開發人—機間良好的操作界面，用于操作人員的監視操作。

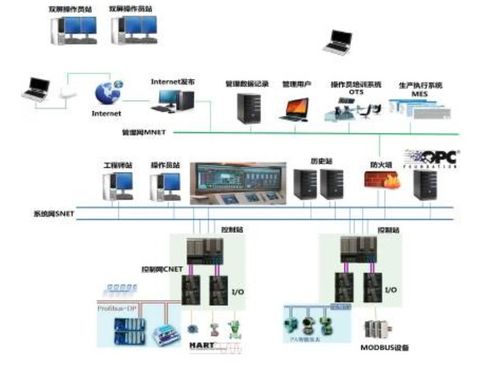

3、為了使操作站與過程控制裝置之間建立數據的聯系，建立數據的通信系統，使數據能在操作人員和生產過程間相互傳遞。 二、集散控制系統的基本結構 1、分散過程控制裝置 2、操作管理裝置 3、通信系統 三、DCS的基本組成部分 1、面向被控制現場的現場I/O控制站。

2、面向操作人員的操作員站。 3、面向DCS監督管理的工程師站。

DCS操作員站主要功能是為系統的運行操作提供人機界面，使操作員可以通過操作員站及時了解現場運行狀態、各種運行參數、是否有異常情況發生。 四、DCS的特點 1、分級階梯結構 2、分散控制 3、自治和協調性 五、DCS功能設計 1、現場的數據采集功能 2、監視報警功能 3、日志管理服務器功能 4、事故追憶功能 5、時間順序記錄功能（SOE） 6、二次高級計算功能 7、DCS的人機界面 集散控制系統（DCS）簡介 DCS，即所謂的分布式控制系統，或在有些資料中稱之為集散系統，是相對于集中式控制系統而言的一種新型計算機控制系統，它是在集中式控制系統的基礎上發展、演變而來的。

在系統功能方面，DCS和集中式控制系統的區別不大，但在系統功能的實現方法上卻完全不同。 首先，DCS的骨架——系統網絡，它是DCS的基礎和核心。

由于網絡對于DCS整個系統的實時性、可靠性和擴充性，起著決定性的作用，因此各廠家都在這方面進行了精心的設計。對于DCS的系統網絡來說，它必須滿足實時性的要求，即在確定的時間限度內完成信息的傳送。

這里所說的“確定”的時間限度，是指在無論何種情況下，信息傳送都能在這個時間限度內完成，而這個時間限度則是根據被控制過程的實時性要求確定的。因此，衡量系統網絡性能的指標并不是網絡的速率，即通常所說的每秒比特?cái)?shù)（bps），而是系統網絡的實時性，即能在多長的時間內確保所需信息的傳輸完成。

系統網絡還必須非常可靠，無論在任何情況下，網絡通信都不能中斷，因此多數廠家的DCS均采用雙總線、環形或雙重星形的網絡拓?fù)浣Y(jié)構。為了滿足系統擴充性的要求，系統網絡上可接入的最大節點數量應比實際使用的節點數量大若干倍。

這樣，一方面可以隨時增加新的節點，另一方面也可以使系統網絡運行于較輕的通信負荷狀態，以確保系統的實時性和可靠性。在系統實際運行過程中，各個節點的上網和下網是隨時可能發生的，特別是操作員站，這樣，網絡重構會經常進行，而這種操作絕對不能影響系統的正常運行，因此，系統網絡應該具有很強在線網絡重構功能。

其次，這是一種完全對現場I/O處理并實現直接數字控制（DOS）功能的網絡節點。一般一套DCS中要設置現場I/O控制站，用以分擔整個系統的I/O和控制功能。

這樣既可以避免由于一個站點失效造成整個系統的失效，提高系統可靠性，也可以使各站點分擔數據采集和控制功能，有利于提高整個系統的性能。DCS的操作員站是處理一切與運行操作有關的人機界面（HMI-Human Machine Interface或operator interface）功能的網絡節點。

系統網絡是DCS的工程師站，它是對DCS進行離線的配置、組態工作和在線的系統監督、控制、維護的網絡節點，其主要功能是提供對DCS進行組態，配置工作的工具軟件（即組態軟件），并在DCS在線運行時實時地監視DCS網絡上各個節點的運行情況，使系統工程師可以通過工程師站及時調整系統配置及一些系統參數的設定，使DCS隨時處在最佳的工作狀態之下。與集中式控制系統不同，所有的DCS都要求有系統組態功能，可以說，沒有系統組態功能的系統就不能稱其為DCS。

DCS自1975年問世以來，已經經歷了二十多年的發展歷程。在這二十多年中，DCS雖然在系統的體系結構上沒有發生重大改變，但是經過不斷的發展和完善，其功能和性能都得到了巨大的提高。

總的來說，DCS正在向著更加開放，更加標準化，更加產品化的方向發展。 作為生產過程自動化領域的計算機控制系統，傳統的DCS僅僅是一個狹義的概念。

如果以為DCS只是生產過程的自動化系統，那就會引出錯誤的結論，因?yàn)楝F(xiàn)在的計算機控制系統的含義已被大大擴展了，它不僅包括過去DCS中所包含的各種內容，還向下深入到了現場的每臺測量設備、執行機構，向上發展到了生產管理，企業經營的方方面面。傳統意義上的DCS現在僅僅是指生產過程控制這一部分的自動化，而工業自動化系統的概念，則應定位到企業全面解決方案，即total solution 的層次。

只有從這個角度上提出問題并解決問題，才能使計算機自動化真正起到其應有的作用。 進入九十年代以后，計算機技術突飛猛進，更多新的技術被應。
