水泵設備(有沒有的一些水泵的啊)

1.有沒有的一些水泵的基礎知識啊

泵型號意義：如40LG12-15 40-進出口直徑 LG-高層建筑給水泵（高速） 12-流量（m3/h） 15-單級揚程（M） 200QJ20-108/8 200---表示機座號200 QJ---潛水電泵 20—流量20m3/h 108---揚程108M 8---級數8級 水泵的基本構成：電機、聯軸器、泵頭（體）及機座（臥式）。

水泵的主要參數有：流量， 用Q表示，單位是M3/H ,L/S。揚程，用H表示，單位是M。

對清水泵，必需汽蝕余量（M）參數非常重要，特別是用于吸上式供水設備時。 對潛水泵，額定電流參數（A）非常重要，特別是用于變頻供水設備時。

電機 的主要參數：電機功率（KW），轉速（r/min），額定電壓（V），額定電流（A）。 聯軸器 泵頭（體_） 臥式機座 什么叫流量？用什么字母表示？用幾種計量單位？如何換算？如何換算成重量及公式？ 答：單位時間內泵排出液體的體積叫流量，流量用Q表示，計量單位：立方米/小時（m3/h），升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/min G=Qρ G為重量 ρ為液體比重 例：某臺泵流量50 m3/h，求抽水時每小時重量？水的比重ρ為1000公斤/立方米。

解：G=Qρ=50*1000(m3/h·kg/ m3)=50000kg / h=50t/h 什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？ 答：單位重量液體通過泵所獲得的能量叫揚程。泵的揚程包括吸程在內，近似為泵出口和入口壓力差。

揚程用H表示，單位為米。泵的壓力用P表示，單位為Mpa（兆帕），H=P/ρ.如P為1kg/cm2，則H=(lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m 1Mpa=10kg/c m2,H=(P2-P1)/ρ （P2=出口壓力 P1=進口壓力） 什么叫泵的效率？公式如何？ 答：指泵的有效功率和軸功率之比。

η=Pe/P 泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表示。 有效功率即：泵的揚程和質量流量及重力加速度的乘積。

Pe=ρg QH (W) 或Pe=γQH/1000 (KW) ρ：泵輸送液體的密度（kg/m3） γ：泵輸送液體的重度 γ=ρg (N/ m3) g：重力加速度（m/s） 質量流量 Qm=ρQ (t/h 或 kg/s) 什么叫額定流量，額定轉速，額定揚程？ 答：根據設定泵的工作性能參數進行水泵設計，而達到的最佳性能，定為泵的額定性能參數，通常指產品目錄或樣本上所指定的參數值。 如：50-125 流量12.5 m3/h為額定流量，揚程20m為額定揚程，轉速2900轉/分 為額定轉速 什么叫汽蝕余量？什么叫吸程？各自計量單位表示字母？ 答：泵在工作時液體在葉輪的進口處因一定真空壓力下會產生汽體，汽化的氣泡在液體質點的撞擊運動下，對葉輪等金屬表面產生剝蝕，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量。

單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。

吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米） 標準大氣壓能壓管路真空高度10.33米。 例如：某泵必需汽蝕余量為4.0米，求吸程Δh？ 解：Δh=10.33-4.0-0.5=5.83米 什么是泵的特性曲線？包括幾方面？有何作用？ 答：通常把表示主要性能參數之間關系的曲線稱為離心泵的性能曲線或特性曲線，實質上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。

特性曲線包括：流量-揚程曲線（Q-H），流量-效率曲線（Q-η），流量-功率曲線（Q-N），流量-汽蝕余量曲線（Q-(NPSH)r），性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程，功率，效率和汽蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點，離心泵最高效率點的工況稱為最佳工況點，最佳工況點一般為設計工況點。一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。

在實踐選效率區間運行，即節能，又能保證泵正常工作，因此了解泵的性能參數相當重要。 什么是泵的全性能測試臺？ 答：能通過精密儀器準確測試出泵的全部性能參數的設備為全性能測試臺。

國家標準精度為B級。流量用精密蝸輪流量計測定，揚程用精密壓力表測定。

吸程用精密真空表測定。功率用精密軸功率機測定。

轉速用轉速表測定。效率根據實測值：n=rQ102計算。

2.水泵的最基本知識

原動機帶動葉輪旋轉，將水從A處吸入泵內，排送到B處。泵中起主導作用的是葉輪，葉輪中的葉片強迫液體旋轉，液體在離心力作用下向四周甩出。這種情況象轉動的雨傘，雨傘上的水滴向四周甩出去的道理一樣。泵內的液體甩出去后，新的液體在大氣壓力下進到泵內。如此連續不斷地從A處向B處供水。泵在開動前，應先灌滿水。如不灌滿水，葉輪只能帶動空氣旋轉，因空氣的單位體積的質量很小，產生的離心力甚小，無力把泵內和排水管中的空氣排出，在泵內造成真空，水也就吸不上來。泵的底閥是為灌水用的，泵出口側的調節閥是用調節流量的。車用消防泵在開動前，可灌滿水，遇到必須從自然水源吸水時，需要啟動引水器，把泵室及吸水管內的空氣排出，液體在大氣壓力下進到泵內，這樣泵也可連續不斷地吸水了。

3.我想知道關于離心泵及其配件原理知識.

離心泵基礎知識 研發中心 方坤才 （編者按：由于辦事處人員經常來電詢問一些關于水泵的技術問題，在這里特別請研發中心的方坤才工程師有針對性地撰寫了一系列培訓文章，希望能達到為外辦人員解惑答疑的目的。）

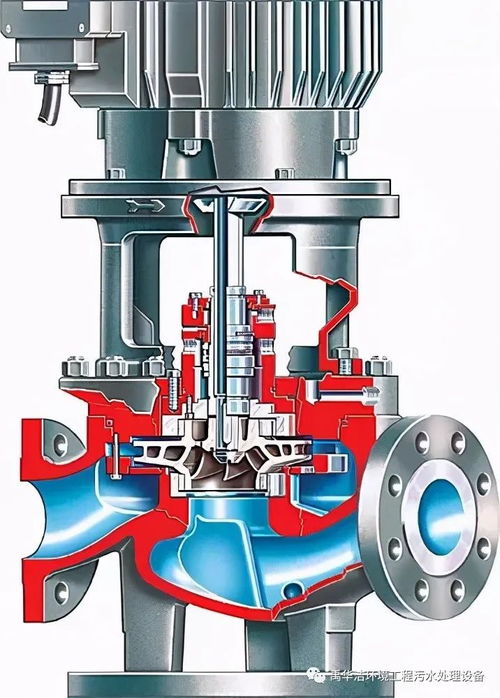

一、離心泵的工作原理 離心泵的主要過流部件有吸水室、葉輪和壓水室。吸水室位于葉輪的進水口前面，起到把液體引向葉輪的作用；壓水室主要有螺旋形壓水室（蝸殼式）、導葉和空間導葉三種形式；葉輪是泵的最重要的工作元件，是過流部件的心臟，葉輪由蓋板和中間的葉片組成。

離心泵工作前，先將泵內充滿液體，然后啟動離心泵，葉輪快速轉動，葉輪的葉片驅使液體轉動，液體轉動時依靠慣性向葉輪外緣流去，同時葉輪從吸入室吸進液體，在這一過程中，葉輪中的液體繞流葉片，在繞流運動中液體作用一升力于葉片，反過來葉片以一個與此升力大小相等、方向相反的力作用于液體，這個力對液體做功，使液體得到能量而流出葉輪，這時液體的動能與壓能均增大。 二、離心泵的基本參數 1、流量 泵的流量含體積流量和質量流量，體積流量是泵在單位時間內所抽送的液體體積，即是從泵的壓出口截面所排出的液體體積。

體積流量用Q表示，其單位為立方米每秒（m3/s），升每秒L/S或立方米每小時（m3/h），質量流量則是泵在單位時間內所抽送的液體質量，質量流量q ，其單位為千克每秒（kg/s）或噸每小時（t/h）工程習慣上用t/h作單位。 泵的體積流量Q和質量流量q之間的關系為： Q=q/p （式中p為液體的密度） 2、揚程 泵揚程是指單位重力的液體通過泵后其能量的增值，即是泵壓出口處單位重力液體的機械能減去泵吸入口處單位重力的機械能，其單位為每牛頓液體增加的焦耳數J/N，而能量單位焦耳即是牛頓米，J=N*M，故揚程的單位為米。

3、轉速 泵的轉速是指單位時間內泵轉子的回轉數。泵的轉速以n表示，其單位為轉每分（r/min）或轉每秒（r/s） 4、功率 泵的功率是指泵的輸入功率，以P表示，即是原動機傳遞給泵軸的功率，又叫軸功率，有時叫制動功率。

泵除輸入功率外，還有輸出功率，即是液體流過泵時由泵傳遞給它的有用功率，又叫水力功率，是泵輸送液體所需要的功率，不包括損失。也就是質量流量q與單位質量的液體通過泵時能量的增值gH的乘積，以Pu來表示： Pu=Qp*gH/1000 (kw) 輸出功率和輸入功率之比為水泵的效率 η=Pu/P 三、離心泵的性能曲線和型譜 離心泵的性能曲線包括流量——揚程（Q-H）曲線，流量——功率曲線（Q-N），流量——效率曲線（Q-η）以及流量——汽蝕余量（Q—NPSHr）曲線。

這些曲線都是在一定的轉速下，以試驗的方法求得的。不同的轉速，有不同的性能曲線。

在性能曲線上，對于一個任意的流量點，都可以找出一組與其相對應的揚程、功率、效率以及汽蝕余量值。通常，把這一組相對應的參數稱為工作狀況，簡稱工況或工況點。

對于離心泵最高效率點的工況稱為最佳工況點。 泵在最高效率點工況下運行是最理想的，但是用戶要求的性能千差萬別，不一定和最高效率點下的性能相一致。

通常泵的工作范圍以效率下降6%~9%為界。 四、離心泵的汽蝕 如果泵在運行中產生了噪音和振動，并伴隨著流量、揚程和效率的降低，有時甚至不能工作，當檢修這臺泵時，常?？梢园l(fā)現在葉片入口邊靠前蓋板處和葉片進口邊附近有麻點或蜂窩狀破壞，嚴重時整個葉片和前后蓋板都有這種現象，甚至葉片和蓋板被穿透，這就是由于汽蝕所引起的破壞。

汽蝕或汽蝕過程就是流動的液體產生汽泡并隨后發生破裂的過程。當流體的絕對速度增加，由于流體的靜壓力下降，對于一定溫度下流體的某些特定質點來說，雖無熱量自外部輸入，但它們已達到了汽化壓力，使得質點汽化，并產生汽泡。

沿著流道，如果流體的靜壓力隨之再次升高，大于汽化壓力，汽泡就會迅速破裂，產生巨大的屬于內向爆炸性質的冷凝沖擊，若汽泡破裂不是發生在流動的液體里，而是發生在導流組件的壁面處，則汽蝕會導致壁面材料受到侵蝕。 當泵在汽蝕狀況下操作時，即使沒有發生壁面材料的侵蝕，也會發現此時泵的噪聲增大，振動加劇，效率下降，以及揚程降低。

裝置汽蝕余量，又稱為有效的汽蝕余量。裝置汽蝕余量是由吸入裝置提供的，在泵進口處單位重量液體具有的超過汽化壓力水頭的富余能量。

國外稱此為有效的凈正吸頭，即泵進口處（位置水頭為零）液體具有的全水頭減去汽化壓力水頭凈剩的值，用NPSHa表示。它的大小與裝置參數及液體性質有關，因為吸入裝置的水力損失和流量的平方成正比，所以NPSHa隨流量增加而減小，NPSHa—Q是下降的曲線。

泵汽蝕余量（NPSHr）和泵內流動情況有關，是由泵本身決定的。NPSHr表征泵進口部分的壓力降，也就是為了保證泵不發生汽蝕，要求在泵進口處單位重量液體具有超過汽化壓力水頭的富余能量，即要求裝置提供的最小裝置汽蝕余量。

泵汽蝕余量與裝置參數無關，只與泵進口部分的運動參數有關，運動參數在一定轉速和流量下是幾何參數決定的，這就是說NPSHr是由泵本身（吸水室和葉輪進口部分的幾何參數）決定的。

4.關于“泵”的知識有哪些

泵是輸送液體或使液體增壓的機械。

它將原動機的機械能或其他外部能量傳送給液體，使液體能量增加。泵主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體，也可輸送液、氣混合物及含懸浮固體物的液體。

泵通?？砂垂ぷ髟矸譃槿莘e式泵、動力式泵和其他類型泵三類。除按工作原理分類外，還可按其他方法分類和命名。

如，按驅動方法可分為電動泵和水輪泵等；按結構可分為單級泵和多級泵；按用途可分為鍋爐給水泵和計量泵等；按輸送液體的性質可分為水泵、油泵和泥漿泵等。按照有無軸結構，可分直線泵，和傳統泵。

運用領域在化工和石油部門的生產中，原料、半成品和成品大多是液體，而將原料制成半成品和成品，需要經過復雜的工藝過程，泵在這些過程中起到了輸送液體和提供化學反應的壓力流量的作用，此外，在很多裝置中還用泵來調節溫度。在農業生產中，泵是主要的排灌機械。

我國農村幅員廣闊，每年農村都需要大量的泵，一般來說農用泵占泵總產量一半以上。在礦業和冶金工業中，泵也是使用最多的設備。

礦井需要用泵排水，在選礦、冶煉和軋制過程中，需用泵來供水等。在電力部門，核電站需要核主泵、二級泵、三級泵、熱電廠需要大量的鍋爐給水泵、冷凝水泵、循環水泵和灰渣泵等。

在國防建設中，飛機襟翼、尾舵和起落架的調節、軍艦和坦克炮塔的轉動、潛艇的沉浮等都需要用泵。高壓和有放射性的液體，有的還要求泵無任何泄漏等。

總之，無論是飛機、火箭、坦克、潛艇、還是鉆井、采礦、火車、船舶，或者是日常的生活，到處都需要用泵，到處都有泵在運行。正是這樣，所以把泵列為通用機械，它是機械工業中的一類主要產品。

電動泵，即用電驅動的泵。電動泵是由泵體、揚水管、泵座、潛水電機（包括電纜）和起動保護裝置等組成。

泵體是潛水泵的工作部件，它由進水管、導流殼、逆止閥、泵軸和葉輪等零部件組成。葉輪在軸上的固定有兩種方式。

主要分類按工作原理分OLTE泵演示1.容積式泵靠工作部件的運動造成工作容積周期性地增大和縮小而吸排液體，并靠工作部件的擠壓而直接使液體的壓力能增加。根據運動部件運動方式的不同又分為：往復泵和回轉泵兩類。

根據運動部件結構不同有：活塞泵和柱塞泵，有齒輪泵、螺桿泵、葉片泵和水環泵。2.葉輪式泵葉輪式泵是靠葉輪帶動液體高速回轉而把機械能傳遞給所輸送的液體。

根據泵的葉輪和流道結構特點的不同葉輪式又可分為：1）離心泵（centrifugal pump）2）軸流泵（axial pump）3）混流泵（mixed-flow pump）4）旋渦泵（peripheral pump）瀝青保溫泵3.噴射式泵（jet pump）是靠工作流體產生的高速射流引射流體，然后再通過動量交換而使被引射流體的能量增加。泵還可以按泵軸位置分為：1）立式泵（vertical pump）2）臥式泵（horizontal pump）按吸口數目分為：1）單吸泵 （single suction pump）2）雙吸泵 （double suction pump）按驅動泵的原動機來分：1）電動泵（motor pump ）2）汽輪機泵（steam turbine pump）3）柴油機泵（diesel pump）4）氣動隔膜泵（diaphragm pump）。

5.水泵怎么安裝,水泵怎么安裝知識

水泵安裝層序和注意事項：

1.基礎坐標、標高、尺寸、預留孔洞應符合設計要求?；A表面平整、混凝土強度達到設備安裝要求。水泵基礎的平面尺寸，無隔振安裝時應較水泵機組底座四周各寬100~150mm，有隔振安裝時應較水泵隔振基座四周各寬出150mm?；A頂部標高，無隔振安裝時應高出泵房地面完成面100mm以上，有隔振安裝時高出泵房地面完成面50mm以上，且不得形成積水。基礎外圍周邊設有排水設施，便于維修時泄水或排除事故漏水。

2.水泵基礎表面和地腳螺栓預留孔中的油污、碎石、泥土、積水等應清除干凈，預埋地腳螺栓的螺紋和螺母應保護完好，放置墊鐵部位表面應鑿平。

3、水泵就位，找好水泵中心，用墊鐵找平，固定墊鐵，二次灌漿。

4、二次灌漿達到強度后，安裝水泵進出口閥門和管道。
