ug鈑金設計(鈑金)

1.鈑金基礎知識

鈑金針對金屬薄板（通常在6mm以下）一種綜合冷加工工藝，包括剪、沖/切/復合、拼接、成型（如汽車車身）等。其顯著的特征就是同一零件厚度一致。

鈑金件具有重量輕、強度高、導電（能夠用于電磁屏蔽）、成本低、大規模量產性能好等特點，在電子電器、通信、汽車工業、醫療器械等領域得到了廣泛應用，例如在電腦機箱、手機、MP3中，鈑金件是必不可少的組成部分。

生活到處都離不開鈑金件。鈑金件是通過燈絲電源繞組、激光切割、重型加工、金屬粘結、金屬拉拔、等離子切割、精密焊接、輥軋成型、金屬板材彎曲成型、模鍛、水噴射切割來制作的。

擴展資料

隨著鈑金的應用越來越廣泛，鈑金件的設計變成了產品開發過程中很重要的一環，機械工程師必須熟練掌握鈑金件的設計技巧，使得設計的鈑金既滿足產品的功能和外觀等要求，又能使得沖壓模具制造簡單、成本低。

SECC的底材為一般的冷軋鋼卷，在連續電鍍鋅產線經過脫脂、酸洗、電鍍及各種后處理制程后，即成為電鍍鋅產品。

SECC不但具有一般冷軋鋼片的機械性能及近似的加工性，而且具有優越的耐蝕性及裝飾性外觀。在電子產品、家電及家具的市場上具有很大的競爭性及取代性。例如電腦機箱普遍使用的就是SECC。

現代鈑金工藝包括：是燈絲電源繞組、激光切割、重型加工、金屬粘結、金屬拉拔、等離子切割、精密焊接、輥軋成型、金屬板材彎曲成型、水噴射切割等。

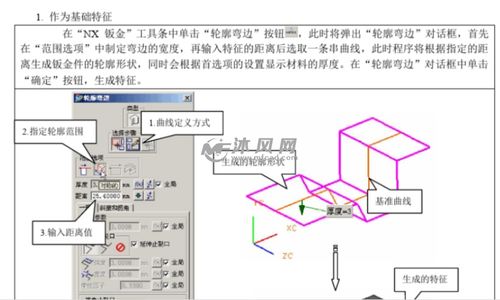

3D軟件中，SolidWorks、UG、Pro/E、SolidEdge、TopSolid等都有鈑金件一項，主要是通過對3D圖形的編輯而得到板金件加工所需的數據（如展開圖，折彎線等）以及為數控沖床（CNC Punching Machine）等提供數據。

參考資料來源：百度百科-鈑金

2.鈑金基礎知識

鈑金工的對象是用金屬鈑材或各種型材通過鈑金加工工藝加工成不同形狀的金屬構件。汽車鈑金構件在汽車制造和汽車修理中的運用是非常普遍的。特別是汽車覆蓋件大都是金屬薄板制作而成，極易被腐蝕與損壞，因此鈑金作業在汽車修理業中占有極其重要的地位。而當一個好的鈑金工，必須熟悉汽車鈑金用的各種金屬材料，了解各種材料的機械性能，了解鈑金的放樣、展開與下料知識，了解如何合理用料等問題，保證鈑金作業的質量與效率。

第一章 備 料

第一節 汽車鈑金常用的金屬材料

汽車鈑金常用的金屬材料有黑色金屬和有色金屬兩大類。由于性能及價格的關系，在汽車車身鈑金材料中，黑色金屬占90%以上，其他材料僅占不到10%。我們了解汽車鈑金用金屬材料，必須了解以下幾方面內容：

(1)汽車鈑金對金屬材料的要求。

(2)常用金屬材料的性能，包括機械性能、使用性能和化學性能。

(3)常用金屬材料的規格、品種及在汽車上的應用。

一、汽車鈑金對金屬材料的要求

在現代生活中，汽車既是工業、農業乃至各行各業的最重要的交通運輸工具之一，也是人類日常生活中最重要的活動工具之一。在使用過程中，汽車往往在極其惡劣的環境中進行工作，重載荷、高速度、高振動、高粉塵，而且經常日曬雨淋，工作溫度非常懸殊，因而對汽車的鈑金件特別是鈑金覆蓋件，提出了較為嚴格的要求。

1.良好的機械性能

由于汽車在工作中經常處于高速、重載、頻繁的振動狀態，所以對于汽車鈑金件，必須具有足夠的強度、適宜的硬度、良好的韌性以及良好的抗疲勞性能，以保證汽車在正常運行中不變形、不損壞，以滿足運輸的需要。

2.良好的工藝性能

在汽車制造與修理中，許多鈑金結構件的形狀是非常復雜的，為了避免鈑金工作的困難，要求鈑金材料必須有良好的工藝性能，即：

(1)鈑金材料必須有很好的壓力加工性能，保證鈑金工件的順利成形，即有很好的塑性。要有在外力作用下產生永久變形而不被破壞的能力。對于冷作零件來講，要有良好的冷塑性，如汽車車零件沖壓件；對于熱作零件來講，要有良好的熱塑性，如熱鍛件彈簧鋼板、熱鉚鉚釘等。

(2)良好的可焊性。許多汽車鈑金零件是通過點焊、氧焊、弧焊或氣體保護焊等方式熔焊在一起的，所以要求鈑金零件必須有良好的焊接性能。這一點在汽車挖補維修中尤其重要，可焊性好的材料焊接強度高、開裂傾向小。

3.良好的化學穩定性

汽車覆蓋件大都是在露天環境中工作的，經常與水及蒸汽接觸，特別象消聲器，經常在較高溫度和腐蝕氣體下工作。這就要求鈑金零件必須有良好的化學穩定性，既要求在常溫下耐腐蝕，防銹能力強，又要求在高溫或太陽暴曬下不被腐蝕，不變形。

4.良好的板材的尺寸精度和內在質量

板材的尺寸精度和內在質量對鈑金加工影.響極大，特別是對模壓件影響更大。具體要求是：

(1)板材尺寸精度高、厚度均勻、無變形。

(2)表面平整，光潔度高，無氣泡、縮孔、劃痕、裂紋等缺陷。

(3)無嚴重銹蝕及氧化皮等附著物。

(4)組織均勻，晶體組織及硬度無明顯差異。

5.價格低廉，經濟實用

對于汽車的任何構件，在滿足工作條件的情況下，都應考慮到經濟性。能用黑色金屬的，不用有色金屬；能用有色金屬的，絕不用貴重金屬。汽車鈑金構件的壽命，應該與汽車其他構件的壽命相適應。

二、汽車鈑金材料的機械性能

金屬材料的機械性能是指金屬材料在外力作用下所表現出來的性能。它主要包括強度、塑性、彈性、硬度和疲勞等。

1.強度

強度是指金屬材料在靜載荷的作用下抵抗變形和破壞的能力。常用來衡量金屬強度的指標有屈服強度和抗拉強度。

1）屈服強度

屈服強度又稱屈服極限。金屬材料在外力作用達到一定程度時，即使外力不再增加，而材料的變形仍將繼續，這種現象叫做“屈服”。開始發生屈服現象的應力點叫屈服點，用符號o8表示。

屈服點是金屬材料將要發生顯著塑性變形時的標志，材料的屈服點越高，產生塑性變形所需載荷就越大。在鈑金作業中，通常要使材料改變?yōu)楦鞣N各樣的形狀，所以必須使飯材的屈服點適合鈑金加工的需要。

2）抗拉強度

抗拉強度是指材料在拉斷前所能承受的最大拉力，用符號ob表示。
