物理電路的(物理電路總結一下有哪些)
1.物理電路基礎知識總結一下有哪些
1.電流強度：I=q/t{I：電流強度（A）,q：在時間t內通過導體橫載面的電量（C）,t：時間}
2.歐姆定律：I=U/R {I：導體電流強度（A）,U：導體兩端電壓（V）,R：導體阻值（Ω）}
3.電阻、電阻定律：R=ρL/S{ρ：電阻率（Ω?m）,L：導體的長度,S：導體橫截面積（m2）}
4.閉合電路歐姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U內+U外
{I：電路中的總電流（A）,E：電源電動勢（V）,R：外電路電阻（Ω），r：電源內阻（Ω）}
5.電功與電功率：W=UIt,P=UI{W：電功（J）,U：電壓（V）,I：電流（A）,t：時間,P：電功率（W）}
6.焦耳定律：Q=I2Rt{Q：電熱（J）,I：通過導體的電流（A）,R：導體的電阻值（Ω），t：通電時間}
7.純電阻電路中：由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R
8.電源總動率、電源輸出功率、電源效率：P總=IE,P出=IU，η=P出/P總{I：電路總電流（A）,E：電源電動勢（V）,U：路端電壓（V），η：電源效率}
9.電路的串/并聯 串聯電路（P、U與R成正比） 并聯電路（P、I與R成反比）
電阻關系（串同并反） R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+
電流關系 I總=I1=I2=I3 I并=I1+I2+I3+
電壓關系 U總=U1+U2+U3+ U總=U1=U2=U3
功率分配 P總=P1+P2+P3+ P總=P1+P2+P3+
10.歐姆表測電阻
(1)電路組成 （2）測量原理
兩表筆短接后，調節Ro使電表指針滿偏，得
Ig=E/(r+Rg+Ro)
接入被測電阻Rx后通過電表的電流為
Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)
由于Ix與Rx對應，因此可指示被測電阻大小
(3)使用方法：機械調零、選擇量程、歐姆調零、測量讀數{注意擋位（倍率）}、撥off擋。
(4)注意：測量電阻時，要與原電路斷開，選擇量程使指針在中央附近，每次換擋要重新短接歐姆調零。
2.物理電路知識清單
1、電路：把電源、用電器、開關、導線連接起來組成的電流的路徑。
電路圖：用統一規定的符號表示電路連接情況的圖2、通路：處處接通的電路；開路：斷開的電路；短路：將導線直接連接在用電器或電源兩端的電 路。3、電流的形成：電荷的定向移動形成電流 .（任何電荷的定向移動都會(huì )形成電流 ）4、電流的方向：從電源正極流向負極 .5、電源：能提供持續電流（或電壓）的裝置.6、電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能.7、在電源外部，電流的方向是從電源的正極流向負極 。

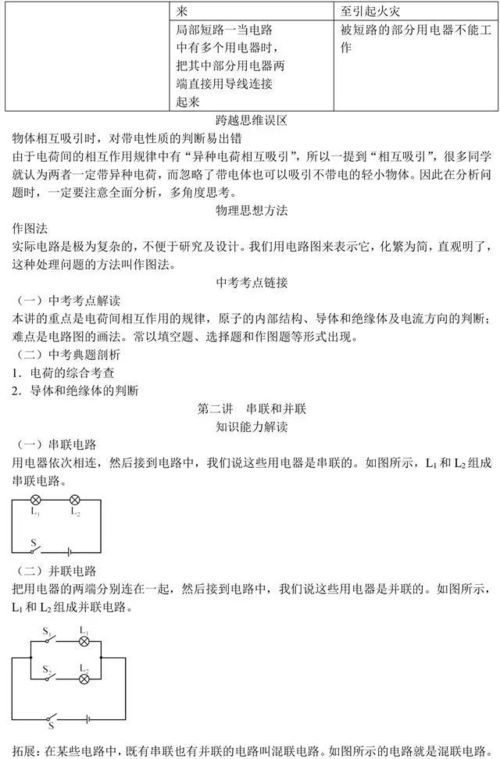

電路的幾種狀態：①、串聯電路：把元件逐個順次連接起來組成的電路叫串聯電路。特點：電流只有一條通道，通過第一個元件的電流一定大小不變地通過第二個元件，只要電路中有一處斷開，整個電路都斷開。
②、并聯電路：把元件并列地連接在電路兩點間組成的電路叫并聯電路。特點：電流有兩條或多條通道，各元件可獨立工作。
干路開關控制整個電路；支路開關只控制本支路上用電器。8、有持續電流的條件 ：必須有電源和電路閉合9、導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等.導體導電的原因：導體中有自由移動的電荷；10、絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等.原因：缺少自由移動的電荷。
3.關于初中物理電路的知識
串、并聯電路的識別：串聯：電流不分叉，并聯：電流有分叉。
【把非標準電路圖轉化為標準的電路圖的方法：采用電流流徑法。】 電流定律 ⒈電量Q：電荷的多少叫電量，單位：庫侖。
電流I:1秒鐘內通過導體橫截面的電量叫做電流強度。 Q=It 電流單位：安培（A） 1安培=1000毫安 正電荷定向移動的方向規定為電流方向。
測量電流用電流表，串聯在電路中，并考慮量程適合。不允許把電流表直接接在電源兩端。
⒉電壓U：使電路中的自由電荷作定向移動形成電流的原因。電壓?jiǎn)挝唬悍兀╒）。
測量電壓用電壓表（伏特表），并聯在電路（用電器、電源）兩端，并考慮量程適合。 ⒊電阻R：導電物體對電流的阻礙作用。
符號：R，單位：歐姆、千歐、兆歐。 電阻大小跟導線長度成正比，橫截面積成反比，還與材料有關。
【 】 導體電阻不同，串聯在電路中時，電流相同（1∶1）。 導體電阻不同，并聯在電路中時，電壓相同（1:1） ⒋歐姆定律：公式：I=U/R U=IR R=U/I 導體中的電流強度跟導體兩端電壓成正比，跟導體的電阻成反比。
導體電阻R=U/I。對一確定的導體若電壓變化、電流也發生變化，但電阻值不變。
⒌串聯電路特點： ① I=I1=I2 ② U=U1+U2 ③ R=R1+R2 ④ U1/R1=U2/R2 電阻不同的兩導體串聯后，電阻較大的兩端電壓較大，兩端電壓較小的導體電阻較小。 例題：一只標有“、3W”電燈，接到標有8伏電路中，如何聯接一個多大電阻，才能使小燈泡正常發光？ 解：由于P=3瓦，U=6伏 ∴I=P/U=3瓦/6伏=0.5安 由于總電壓8伏大于電燈額定電壓6伏，應串聯一只電阻R2 如右圖， 因此U2=U-U1=8伏-6伏=2伏 ∴R2=U2/I=2伏/0.5安=4歐。
答：（略） ⒍并聯電路特點： ①U=U1=U2 ②I=I1+I2 ③1/R=1/R1+1/R2 或 ④I1R1=I2R2⒈電量Q：電荷的多少叫電量，單位：庫侖。 電流I:1秒鐘內通過導體橫截面的電量叫做電流強度。
Q=It 電流單位：安培（A） 1安培=1000毫安 正電荷定向移動的方向規定為電流方向。 測量電流用電流表，串聯在電路中，并考慮量程適合。
不允許把電流表直接接在電源兩端。 ⒉電壓U：使電路中的自由電荷作定向移動形成電流的原因。
電壓?jiǎn)挝唬悍兀╒）。 測量電壓用電壓表（伏特表），并聯在電路（用電器、電源）兩端，并考慮量程適合。
⒊電阻R：導電物體對電流的阻礙作用。符號：R，單位：歐姆、千歐、兆歐。
電阻大小跟導線長度成正比，橫截面積成反比，還與材料有關。【 】 導體電阻不同，串聯在電路中時，電流相同（1∶1）。
導體電阻不同，并聯在電路中時，電壓相同（1:1） ⒋歐姆定律：公式：I=U/R U=IR R=U/I 導體中的電流強度跟導體兩端電壓成正比，跟導體的電阻成反比。 導體電阻R=U/I。
對一確定的導體若電壓變化、電流也發生變化，但電阻值不變。 ⒌串聯電路特點： ① I=I1=I2 ② U=U1+U2 ③ R=R1+R2 ④ U1/R1=U2/R2 電阻不同的兩導體串聯后，電阻較大的兩端電壓較大，兩端電壓較小的導體電阻較小。
例題：一只標有“6V、3W”電燈，接到標有8伏電路中，如何聯接一個多大電阻，才能使小燈泡正常發光？ 解：由于P=3瓦，U=6伏 ∴I=P/U=3瓦/6伏=0.5安 由于總電壓8伏大于電燈額定電壓6伏，應串聯一只電阻R2 如右圖， 因此U2=U-U1=8伏-6伏=2伏 ∴R2=U2/I=2伏/0.5安=4歐。答：（略） ⒍并聯電路特點： ①U=U1=U2 ②I=I1+I2 ③1/R=1/R1+1/R2 或 ④I1R1=I2R2 電阻不同的兩導體并聯：電阻較大的通過的電流較小，通過電流較大的導體電阻小。
例：如圖R2=6歐，K斷開時安培表的示數為0.4安，K閉合時，A表示數為1.2安。求：①R1阻值 ②電源電壓 ③總電阻 已知：I=1.2安 I1=0.4安 R2=6歐 求：R1;U;R 解：∵R1、R2并聯 ∴I2=I-I1=1.2安-0.4安=0.8安 根據歐姆定律U2=I2R2=0.8安*6歐=4.8伏 又∵R1、R2并聯 ∴U=U1=U2=4.8伏 ∴R1=U1/I1=4.8伏/0.4安=12歐 ∴R=U/I=4.8伏/1.2安=4歐 （或利用公式 計算總電阻） 答：（略） 有點雜亂 希望對你有益。
4.電學的基本知識
電學知識總結 一， 電路 電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會(huì )形成電流）. 電流的方向：從電源正極流向負極. 電源：能提供持續電流（或電壓）的裝置. 電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能. 有持續電流的條件：必須有電源和電路閉合. 導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等. 絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 電路組成：由電源，導線，開關和用電器組成. 路有三種狀態：（1）通路：接通的電路叫通路；（2）開路：斷開的電路叫開路（有時也叫斷路）；（3）短路：直接把導線接在電源兩極上的電路叫短路. 電路圖：用符號表示電路連接的圖叫電路圖. 串聯：把元件逐個順序連接起來，叫串聯.（任意處斷開，電流都會(huì )消失） 并聯：把元件并列地連接起來，叫并聯.（各個支路是互不影響的） 二， 電流 國際單位：安培（A）；常用：毫安（mA），微安（ A）,1安培=1000毫安=1000000微安. 測量電流的儀表是：電流表，它的使用規則是：①電流表要串聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上. 實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安. 三， 電壓 電壓（U）：電壓是使電路中形成電流的原因，電源是提供電壓的裝置. 國際單位：伏特（V）；常用：千伏（KV），毫伏（mV）.1千伏=1000伏=1000000毫伏. 測量電壓的儀表是：電壓表，使用規則：①電壓表要并聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電壓不要超過電壓表的量程； 實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格表示的電壓值是0.5伏. 熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏（有些教材中為24伏，但通常情況下指天氣晴朗時不高于36伏，陰雨天時不高于12伏）；⑤工業電壓380伏. 四， 電阻 電阻（R）：表示導體對電流的阻礙作用.（導體如果對電流的阻礙作用越大，那么電阻就越大，而通過導體的電流就越小）. 國際單位：歐姆（Ω）；常用：兆歐（MΩ），千歐（KΩ）；1兆歐=1000千歐； 1千歐=1000歐. 決定電阻大小的因素：材料，長度，橫截面積和溫度（R與它的U和I無關）. 滑動變阻器： 原理：改變電阻線在電路中的長度來改變電阻的. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓. 銘牌：如一個滑動變阻器標有"50Ω 2A"表示的意義是：最大阻值是50Ω，允許通過的最大電流是2A. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，通電前應把阻值調至最大的地方. 五， 歐姆定律 歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 公式： 式中單位：I→安（A）;U→伏（V）;R→歐（Ω）. 公式的理解：①公式中的I,U和R必須是在同一段電路中；②I,U和R中已知任意的兩個量就可求另一個量；③計算時單位要統一. 歐姆定律的應用： ①同一電阻的阻值不變，與電流和電壓無關，其電流隨電壓增大而增大.（R=U/I） ②當電壓不變時，電阻越大，則通過的電流就越小.（I=U/R） ③當電流一定時，電阻越大，則電阻兩端的電壓就越大.（U=IR） 電阻的串聯有以下幾個特點：（指R1,R2串聯，串得越多，電阻越大） ①電流：I=I1=I2（串聯電路中各處的電流相等） ②電壓：U=U1+U2（總電壓等于各處電壓之和） ③電阻：R=R1+R2（總電阻等于各電阻之和）如果n個等值電阻串聯，則有R總=nR ④ 分壓作用：=；計算U1,U2，可用：； ⑤ 比例關系：電流：I1:I2=1:1 (Q是熱量) 電阻的并聯有以下幾個特點：（指R1,R2并聯，并得越多，電阻越小） ①電流：I=I1+I2（干路電流等于各支路電流之和） ②電壓：U=U1=U2（干路電壓等于各支路電壓） ③電阻：（總電阻的倒數等于各電阻的倒數和）如果n個等值電阻并聯，則有R總=R ④分流作用：；計算I1,I2可用：； ⑤比例關系：電壓：U1:U2=1:1 ,(Q是熱量) 六， 電功和電功率 1. 電功（W）：電能轉化成其他形式能的多少叫電功， 2.功的國際單位：焦耳.常用：度（千瓦時），1度=1千瓦時=3.6*106焦耳. 3.測量電功的工具：電能表 4.電功公式：W=Pt=UIt（式中單位W→焦（J）;U→伏（V）;I→安（A）;t→秒）. 利用W=UIt計算時注意：①式中的W.U.I和t是在同一段電路；②計算時單位要統一；③已知任意的三個量都可以求出第四個量.還有公式：=I2Rt 電功率（P）：表示電流做功的快慢.國際單位：瓦特（W）；常用：千瓦 公式：式中單位P→瓦;W→焦；t→秒；U→伏（V）,I→安（A） 利用計算時單位要統一，①如果W用焦，t用秒，則P的單位是瓦；②如果W用千瓦時，t用小時，則P的單位是千瓦. 10.計算電功率還可用右公式：P=I2R和P=U2/R 11.額定電壓（U0）：用電器正常工作的電壓.另有：額定電流 12.額定功率（P0）：用電器在額。
5.初中物理電學知識
【電 學 部 分】 1、電流強度：I=Q電量/t 2、電阻：R=ρL/S 3、歐姆定律：I=U/R 4、焦耳定律： （1）、Q=I^2Rt普適公式） （2）、Q=UIt=UQ電量=U^2t/R （純電阻公式） 5、串聯電路： （1）、I=I1=I2 (2)、U=U1+U2 (3)、R=R1+R2 (4)、U1/U2=R1/R2 （分壓公式） （5）、P1/P2=R1/R2 6、并聯電路： （1）、I=I1+I2 (2)、U=U1=U2 (3)、1/R=1/R1+1/R2 [ R=R1R2/(R1+R2)] (4)、I1/I2=R2/R1（分流公式） （5）、P1/P2=R2/R1 7定值電阻： （1）、I1/I2=U1/U2 (2)、P1/P2=I1^2/I2^2 (3)、P1/P2=U1^2/U2^2 8電功： （1）、W=UIt=Pt=UQ （普適公式） （2）、W=I^2Rt=U^2t/R （純電阻公式） 9電功率： （1）、P=W/t=UI （普適公式） （2）、P=I^2R=U^2/R （純電阻公式）。
