CAD圖紙縮放方法(cad圖太大怎么縮小新手上路)
1.cad圖太大怎么縮小 新手上路
導入的CAD圖太大了，可以將其縮小。
CAD中縮放圖的方法有：
直接運用縮放命令SC。執行SC命令——選中需要縮放的對象——輸入縮放因子（縮小的話要輸入小于1的比例因子）——輸入后enter鍵確定即可縮小圖形。
直接雙擊鼠標中鍵，即可將CAD圖全部顯示在圖形窗口。再利用鼠標滾輪滾動即可對CAD圖縮小或者放大。
運用實時縮放命令zoom對CAD圖形進行實時縮放。執行“ZOOM+空格+空格”命令，就可以對CAD圖形進行實時縮放。
2.CAD圖紙怎么縮放
很不明白，圖紙的大小是規定的，不可以改變，你所提到的1.5:1應該是圖的比例，圖紙大小沒有比例這一說啊
圖的比例改變有兩種方法：
第一種：把零件創(chuàng )建為塊"B命令"，然后在用縮放命令"SC"放大，標注是不會(huì )變的.
第二種：（零件標注需是單一標注樣式），在命令行輸入"D"進入標注樣式管理器，選擇零件的標注樣式→修改→調整→標注特征比例→使用全局比例→比例改為所需值后確定，然后在把零件圖用“SC”縮放命令放大。
3.CAD如何把圖形放大或者縮小到自己想要準確的大小
1、為了實現對CAD圖形進行縮放操作，我們需要在百度中搜索下載相關CAD查看器工具。
2、安裝并運行任意一款CAD編輯器，點擊“打開”按鈕以選擇相應的CAD文檔進行打開。
3、待打開對應的CAD文檔后，切換到“查看器”選項卡，點擊“位置”列表中的“放大”或“縮小”工具就可以對CAD文檔進行縮放操作了。
4、當然，如果想對CAD圖形的局部進行縮放操作，則可以通過“框選縮放”工具來實現。
5、此外，我們也可以通過命令實現CAD圖形的整體縮放操作，在“命令行”界面中輸入ZoomIn可實現放大操作。
6、而通過執行“ZoomOut”命令則可以實現整體縮小操作。利用此方法可以實現對CAD圖形的整體放大或縮小操作。
4.cad如何將整張圖按比例放大
1、在CAD中做好的這個圖形，畫的尺寸比較小，放大有兩種方式。
2、如果僅是要放大查看的話，可通過滾動copy鼠標中輪，這樣可將圖形放大查看。
3、如果要將圖形實際尺寸成倍放大，那么百先對圖形進行拖選，以將該圖形全部選中。
4、然后在下方的命令輸入度框里，輸入sc，再按下回車。
5、再在圖形后面的指定比例因子輸入框里，輸入要放大的倍數數值，要放大多少倍就輸入多少。

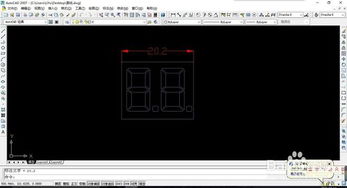

6、這樣該圖形的尺寸，就會(huì )按照輸入的倍數，整個圖形等比列進行放大，如下圖邊線原本尺寸是8，輸入五倍后，當成數值變成約等于40。
5.CAD繪圖,怎么比例縮放
方法1：滾動鼠標滾輪縮放1CAD2004-CAD2014之間的各個版本操作都一樣，此處以CAD2012為例。
這種方式只是縮放了圖形子在操作界面中的實時大小，并沒有真正改變圖的大小，這個方式適合于繪圖中為了繪圖的方便而采取的方式。END方法2：比例縮放打開一張需要縮放的CAD圖紙，進入到CAD繪圖操作界面。
點擊右面“修改”菜單欄的“縮放”按鈕即兩個大小的正方形一起的那個圖標，或者點擊上方菜單欄的“修改”，然后點擊“縮放”。進行縮放，在命令欄出現縮放“scale”命令，要求指定對象，點擊需要縮放的對象。
點擊之后找到縮放的對象，顯示“找到對象”。要求指定基點，這時候指定需要縮放的“基點”也就是以那個點為標準進行縮放。
一般來說選擇圖形的角比較好。點擊這個基點。
指定基點之后，要求輸入圖形的縮放比例，這里根據自己的喜好，輸入縮放比例。這里我想把它縮小，現則了0.1的比例，在命令欄輸入0.1之后，點擊“回車鍵”即可，如果想放大，輸入大于1的數字即可實現放大。
6.cad中怎樣整體放大縮小
方法1：滾動鼠標滾輪縮放
CAD2004-CAD2014之間的各個版本操作都一樣，此處以CAD2012為例。這種方式只是縮放了圖形子在操作界面中的實時大小，并沒有真正改變圖的大小，這個方式適合于繪圖中為了繪圖的方便而采取的方式。
方法2：比例縮放
1、打開一張需要縮放的CAD圖紙，進入到CAD繪圖操作界面。
2、點擊右面“修改”菜單欄的“縮放”按鈕即兩個大小的正方形一起的那個圖標，或者點擊上方菜單欄的“修改”，然后點擊“縮放”。
3、進行縮放，在命令欄出現縮放“scale”命令，要求指定對象，點擊需要縮放的對象。
4、點擊之后找到縮放的對象，顯示“找到對象”。
5、要求指定基點，這時候指定需要縮放的“基點”也就是以那個點為標準進行縮放。一般來說選擇圖形的角比較好。點擊這個基點。
6、指定基點之后，要求輸入圖形的縮放比例，這里根據自己的喜好，輸入縮放比例。
7、這里想把它縮小，現則了0.1的比例，在命令欄輸入0.1之后，點擊“回車鍵”即可，如果想放大，輸入大于1的數字即可實現放大。
7.cad圖紙整體縮小一千倍步驟
1.選中縮放對象
選中縮放對象
2.右鍵彈出菜單選擇縮放命令或者菜單欄修改選項 縮放命令
縮放命令
3.選擇基點，輸入縮放比例1/1000，選擇拷貝，尺寸值不變，回車確定。
縮放
4·縮放完成
