陶瓷注漿(注漿加固有哪些注意要點)
1.注漿加固有哪些注意要點
第一點：要控制注漿效果
管棚施工過程中應(yīng)該嚴格控制管棚間距，防止管棚出現(xiàn)間距過大或出現(xiàn)偏離，嚴格按試驗參數(shù)，控制注漿量，防止注漿效果不好、出現(xiàn)流沙等現(xiàn)象。必要時宜與小導(dǎo)管注漿相結(jié)合，開挖時可在管棚之間設(shè)置小導(dǎo)管。
第二點：要控制鉆孔精度
鉆孔開始前應(yīng)在管棚孔口位置埋置套管，把鋼管放在標準拱架上，測定鉆孔孔位和鉆機的中心，使兩點一致。為了防止鉆孔中心振動，鋼管應(yīng)用U形螺栓與拱架稍加固定，以仿止彎曲，并應(yīng)每隔5m（視情況可調(diào)整，一般為2~6m）對正在鉆進的鉆孔及插入鋼管的彎曲及其趨勢進行孔彎曲測定檢查。在松軟地層或不均勻地層中鉆進時，管棚應(yīng)設(shè)定外插角，角度一般不宜大于30。避免管節(jié)下垂進入開挖面，應(yīng)注意檢測鉆孔的偏斜度，發(fā)現(xiàn)偏斜度超出要求應(yīng)及時糾正。
第三點：要控制鋼管就位
鋼管的打入隧鉆孔同步進行，并按設(shè)計要求接長，接頭應(yīng)采用厚壁管箍，上滿絲扣，確保連接可靠。打人土體就位后，應(yīng)及時隔（跳）孔向鋼管內(nèi)及周圍壓注水泥漿或水泥砂漿，使鋼管與周圍巖體密實，并增加鋼管的剛度。
2.注漿液在施工時應(yīng)該注意哪些事項?
親水型聚氨酯堵漏劑是以多氰酸酯和多jin型聚醚進行聚合反應(yīng)生成的高分子化合物，是單液型注漿堵漏材料，遇水產(chǎn)生交聯(lián)反應(yīng)，發(fā)泡生成多元網(wǎng)狀封閉彈性體，對建筑物結(jié)構(gòu)漏水有立即止漏的效果。
可用于地鐵、隧道、涵箱、地盤改善、土方塌陷、水庫、港灣工程、頂板、裂縫、施工縫、伸縮縫、地下室發(fā)絲狀裂縫等止漏工程。 注意事項 ·施工人員需帶口罩、防護眼鏡及乳膠手套等勞保用品。
·灌漿材料應(yīng)貯存在干燥通風(fēng)處，不得讓水濺入。 ·對油性聚氨酯灌漿液設(shè)備與工具使用后，立即用二甲苯、bing酮等溶劑反復(fù)清洗；對于水溶性聚氨酯漿液設(shè)備用水清洗干凈。
·嚴禁灌漿物料接觸明火。 包裝貯存 ·鐵桶包裝，凈重10KG ·貯存在干燥陰涼通風(fēng)處。
保質(zhì)期6個月； ·運輸中不得碰撞、擠壓、直曬、雨淋，防止煙火。

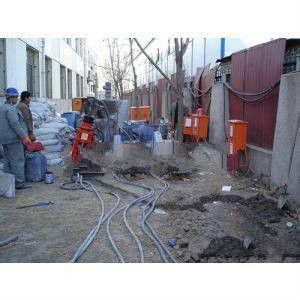

3.請問地基注漿加固時需要注意哪些事項?
對劈裂注漿的注漿壓力，在砂土中，宜選用0.2-0.5MPa；在粘性土中，宜選用0.2-0.3MPa。
對壓密注漿，當(dāng)采用水泥砂漿漿液時，坍落度宜為25-75mm，注漿壓力為1-7MPa。當(dāng)坍落度較小時，注漿壓力可取上限值。
4.施工時應(yīng)隨時監(jiān)測，如果出現(xiàn)壓力突然下降、上升現(xiàn)象，或者冒漿發(fā)生異常時，要及時查明故障原因并采取解決措施。5.在注漿結(jié)束28d后再進行注漿檢驗，采取標準貫入、靜力觸探等方法對加固地層進行均勻性檢測。
6.在加固土的全部深度范圍內(nèi)每隔1m進行取樣檢測，確認其壓縮性、強度或者滲透性。以上所講的就是中青建筑加固建議地基注漿加固時需要注意的事項，大家可以以此為參考，確保地基注漿加固的加固效果。
4.注漿加固的一般規(guī)定有哪些?水泥注漿法施工應(yīng)注意些什么? 愛問知識
(1) 注漿加固適用于砂土、粉土、黏性土和人工填土等地基加固。
根據(jù) 加固目的可分別選用水泥漿液、硅化漿液、堿液等固化劑。堿液加固適合于 濕陷性黃土地基。
（2） 注漿加固應(yīng)保證加固地基在平面和深度連成一體，滿足土體滲透 性、地基土的強度和變形的設(shè)計要求。 （3） 在地基處理中，注漿加固宜與其他地基處理方法聯(lián)合使用，當(dāng)采用單一注漿加固方法處理地基時要充分論證其可靠性。

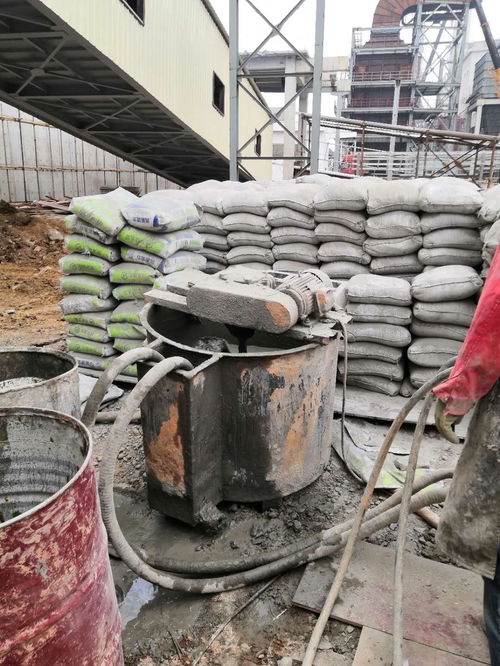

（4） 水泥注漿法施工應(yīng)符合下列規(guī)定： 1） 施工場地應(yīng)預(yù)先平整，并沿鉆孔位置開挖溝槽和集水坑。 2） 注漿施工時，宜采用自動流量和壓力記錄儀，并應(yīng)及時對資料進行 整理分析。
3） 注漿孔的孔徑宜為70?110mm，垂直度偏差應(yīng)小于1%。 4） 封閉泥漿7d立方體試塊（邊長為70。
7mm的抗壓強度應(yīng)為0。 3 ~ 0。
5MPa，漿液黏度應(yīng)為80?90s。漿液宜用32。
5級或42。 5級普通硅酸鹽水 泥。
水泥漿的水灰比可取0。6?2。
0，常用的水灰比為1。0。
5） 注漿時可摻用粉煤灰代替部分水泥，摻入量可為水泥重量的20%? 50%。也可根據(jù)工程需要，在漿液拌制時加入速凝劑、減水劑和防析水劑。
但注漿用水不得采用pH值小于4的酸性水和工業(yè)廢水。 6） 注漿的流量可取7?10L/min，對充填型注漿，流量不宜大于20L/ min。
冬期施工時應(yīng)在施工現(xiàn)場采取措施，保證漿液不凍結(jié)。水溫不得超過 30 ~35t；并不得將盛漿桶和注漿管路在注漿體靜止?fàn)顟B(tài)暴露于陽光下，防 止?jié){液凝固。
7） 漿體應(yīng)經(jīng)過攪拌機充分攪拌均勻后才能開始壓注5并應(yīng)在注漿過程 中不停地緩慢攪拌，攪拌時間應(yīng)少于漿液初凝時間。 漿液在泵送前液壓經(jīng)過 篩網(wǎng)過濾。
8） 注漿順序應(yīng)按跳孔間隔注漿方式進行，并宜采用先外圍后內(nèi)部的注 漿施工方法。當(dāng)?shù)叵滤魉佥^大時，應(yīng)從水頭高的一端開始注漿。
9） 對滲透系數(shù)相同的土層，首先應(yīng)注漿封頂，然后由下向上進行注 漿，防止?jié){液上冒。 如土層的滲透系數(shù)隨深度而增大，則應(yīng)自下向上注漿。

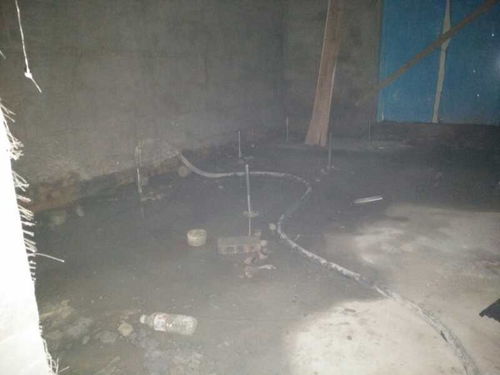

對不同地層，首先應(yīng)對滲透性或孔隙率大的地層進行注漿。 10） 當(dāng)對既有建筑地基進行注漿加固時，應(yīng)對既有建筑及其鄰近建筑、地下管線和地面的沉降、傾斜、位移和裂縫進行監(jiān)測。
并應(yīng)采用多孔間隔注 漿和縮短漿液凝固時間等措施，減少既有建筑基礎(chǔ)因注漿而產(chǎn)生的附加沉 降。 。
5.現(xiàn)代瓷器的注漿成型工藝
原發(fā)布者：信陽同志
產(chǎn)品注漿成型作業(yè)指導(dǎo)1.目的：保證精陶大件產(chǎn)品注漿成型順利進行，提高成型半成品合格率。2.適用范圍：適用于精陶產(chǎn)品如輥棒、方梁、立柱等產(chǎn)品的注漿成型作業(yè)。3.作業(yè)要點3.1注漿作業(yè)前的準備3.1.1模型清理注漿工在進行作業(yè)前，要仔細檢查清理模型。對于新上的模型，首先檢查核對型號，檢查模型是否完好，工作面有無缺陷。核對檢查合格的模型先用細砂紙（240#）將模型工作面輕輕打磨一遍，清除模型表面的脫模劑及其它雜物，并用約20%的稀漿水將模型工作面擦拭一遍。正常使用的模型，注漿作業(yè)前要將模型表面的余漿及石膏屑清理干凈。模型跑漿時，對沾在模型內(nèi)外及子母扣處的泥渣都要清理干凈。對脫模時發(fā)現(xiàn)有不能脫模的情況，再次注漿前用石墨將模型對應(yīng)坯體不脫模的地方薄薄抹一層，便于脫模。3.1.2模型及進漿管與添漿管的安裝清理過的模型放于支架上時，首先要保證支架每個支撐點在一條直線上，模型放置要穩(wěn)定，不得有懸空的情況，以免引起模型斷裂或變形。合模時要將模型子母扣對整齊，并用緊固件壓緊。注意緊固件要分布均勻并鎖緊，防止注漿時跑漿。進漿管與添漿管依次插緊，添漿管處用來盛漿的容器要高于模型懸掛，且管子要拉直，便于進漿、回漿及排氣。3.1.3泥漿的準備泥漿要使用配漿人員已化好的泥漿。泥漿使用前，要確保充分攪拌均勻，攪拌時間不得少于30分鐘，未充分攪拌的泥漿不得使用。在抽進注漿罐前要進行過篩，篩目要求為100目。過篩時要緩慢往篩內(nèi)添漿，不得漫篩，防止
6.陶瓷注漿工危害
陶瓷注漿工，有很多種類型的。
先說純手工地攤式注漿工，這種類型的工種其危害是，做大件如高水箱連體馬桶時，模具厚重，在脫模時極易閃到腰，還有就是工人在工作期間時常用手接觸到泥漿，由于陶瓷泥漿里面加有多種化學(xué)原料，其中最傷皮膚的要屬“水玻璃”員工工作時間久了只要到了冬天，整個一雙手是節(jié)節(jié)破裂，疼痛難耐。 擴展資料： 注漿操作 1、注漿作業(yè)時 3 人以上同日創(chuàng)澡作，一人控制進漿閥門添漿管處觀察。
注漿前往注漿罐內(nèi)充氮氣，耀溝壓力達到口，升刁口 2 材 P 旨時停止，并關(guān)閉閥門。注漿時要注意控制上漿速度，緩慢均勻進漿，利導(dǎo)猛開閥門。
出現(xiàn)跑漿漏漿的情況要立即處理。 2、牛鼠邸角定的不同產(chǎn)品的注漿時間，在吸漿過程中要經(jīng)常觀察添漿管中的漿面的位置時添加泥漿，防止缺漿造成坯體厚度不夠及局部厚薄不均。
免造司動莫型振動，引起坯體坍塌。添漿時要注意不及，避免造成模型震動，引起胚體坍塌。
