鉗形表的(鉗型表的鉗形表的使用方法及注意事項)
1.鉗型表的鉗形表的使用方法及注意事項
鉗形電流表分高、低壓兩種，用于在不拆斷線路的情況下直接測量線路中的電流。其使用方法如下：（1） 使用高壓鉗形表時應注意鉗形電流表的電壓等級，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止短路或接地。
(2) 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。
(3) 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，待認為測量方便時，方能進行。
(4) 測量低壓可熔保險器或水平排列低壓母線電流時，應在測量前將各相可熔保險或母線用絕緣材料加以保護隔離，以免引起相間短路。
(5) 當電纜有一相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地?fù)舸┍ǘ＜叭松戆踩?/p>
(6) 鉗形電流表測量結束后把開關拔至最大程檔，以免下次使用時不慎過流；并應保存在干燥的室內。
2.怎樣正確使用鉗形電流表?使用時應注意哪些事項?
鉗形電流表使用方法
1、測量前，應先檢查鉗形鐵心的橡膠絕緣是否完好無損。鉗口應清潔、無銹，閉合后無明顯的縫隙。
2、測量時，應先估計被測電流大小，選擇適當量程。若無法估計，可先選較大量程，然后逐檔減少，轉換到合適的檔位。轉換量程檔位時，必須在不帶電情況下或者在鉗口張開情況下進行，以免損壞儀表。
3、測量時，被測導線應盡量放在鉗口中部，鉗口的結合面如有雜聲，應重新開合一次，仍有雜聲，應處理結合面，以使讀數準確。另外，不可同時鉗住兩根導線。
4、測量5A以下電流時，為得到較為準確的讀數，在條件許可時，可將導線多繞幾圈，放進鉗口測量，其實際電流值應為儀表讀數除以放進鉗口內的導線根數。
5、每次測量前后，要把調節電流量程的切換開關放在最高檔位，以免下次使用時，因未經選擇量程就進行測量而損壞儀表。
注意事項
用鉗形電流表檢測電流時，一定要夾入一根被測導線（電線）。夾入兩根（平行線）則不能檢測電流。
另外，使用鉗形電流表中心（鐵心）檢測時，檢測誤差小。在檢查家電產品的耗電量時，使用線路分離器比較方便，有的線路分離器可將檢測電流放大10倍，因此1A以下的電流可放大后再檢測。
用直流鉗形電流表檢測直流電流（DCA）時，如果電流的流向相反，則顯示出負數。可使用該功能檢測汽車的蓄電池是充電狀態還是放電狀態。
擴展資料：
真有效值檢測
平均值方式的鉗形電流表通過交流檢測，檢測正弦波的平均值，并將放大1.11倍（正弦波交流）之后的值作為有效值顯示出來。波形率不同的正弦波以外的波形和歪波也同樣放大1.11倍后顯示出來，所以會產生指示誤差。因此檢測正弦波以外的波形和歪波時，請選用可直接測試出真有效值的鉗形電流表。
漏電檢測
漏電檢測與通常的電流檢測不同，兩根（單相2線式）或三根（單相3線式，三相3線式）要全部夾住。也可夾住接地線進行檢測。在低壓電路上檢測漏電電流的絕緣管理方法，已成為首要的判斷手段。自其被1997年電氣設備技術標準的修正確認以來，在不能停電的樓宇和工廠，便逐漸采用漏電電流鉗表來檢測。
3.鉗型表的鉗形表的使用方法及注意事項
鉗形電流表分高、低壓兩種，用于在不拆斷線路的情況下直接測量線路中的電流。
其使用方法和注意事項如下：（1） 使用高壓鉗形表時應注意鉗形電流表的電壓等級，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止短路或接地。
（2） 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。（3） 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。
測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，待認為測量方便時，方能進行。（4） 測量低壓可熔保險器或水平排列低壓母線電流時，應在測量前將各相可熔保險或母線用絕緣材料加以保護隔離，以免引起相間短路。
（5） 當電纜有一相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地?fù)舸┍ǘ＜叭松戆踩?/p>
（6） 鉗形電流表測量結束后把開關拔至最大程檔，以免下次使用時不慎過流；并應保存在干燥的室內。1、鉗型表（有時也叫鉗形表、鉗表）交/直流鉗型表也作為日常維護工作中必備的測試工具之一，主要用于測試電壓、電流、頻率等相關參數，要求其具有較高的測試分辨率、測試精度以及較多的測試功能。
2、接的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。
但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5~5 級。
為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。3、鉗口在測量時閉合要緊密，閉合后如有雜音，可打開鉗口重閉一次，若雜音仍不能消除時，應檢查磁路上各接合面是否光潔，有塵污時要擦拭干凈。
4.鉗形表的具體使用方法是什么?
鉗形電流表是一種用于測量正在運行的電氣線路的電流大小的儀表，無需斷開電源和線路即可直接測量運行中設備的工作電流。除此之外，還可測量交、直流電壓、電阻及通過試驗。

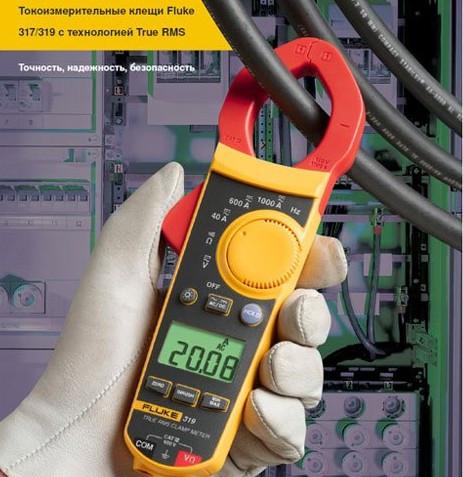

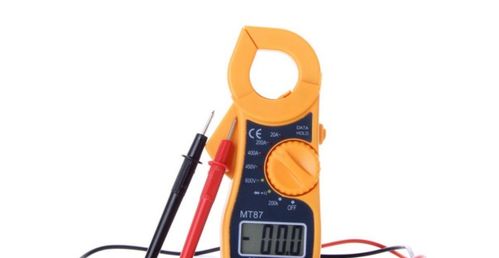

鉗形電流表的型號較多，但外形基本類似，如圖9-13所示。其使用方法如下：
圖9-13 鉗形電流表
(1)使用鉗形電流表應注意的事項
①測量前應估計初步測電流的大小，選擇合適的量程。
②測量時被測載流導線應放在鉗口內的中心位置，以免發生誤差。對電流較少導線的測量，為了提高準確性，如果條件許可，也可將被測導線多繞幾圈，再放進鉗口中進行測量，實際電流值等于儀表的讀數除以導線圈數。
③測量過程中如出現噪聲，則是鉗口與導線接觸不良，可將鉗口重新開合一次，若噪聲仍然存在，可用汽油對鉗口進行清洗后再測量。
(2)測量操作方法
①交流電源測量。將開關旋至ACA1000A擋。保持開關處于放松狀態。按下扳機打開鉗口，鉗住一根導線，讀取數值。如果讀數小于200A，應將開關旋至ACA200A，以提高讀數的準確性。
②交、直流電壓的測量。測直流電壓時，開關旋至DCV1000擋，測交流電壓時，開關旋至ACV750V擋，保持開關處于放松狀態。將紅表筆接“VΩ”端，黑表筆接“COM”端，然后將紅黑表筆并聯到被測電路，讀出的數值為電路的實際電壓。
③電阻的測量。將開關旋至適當量程的電阻擋。保持開關處于放松狀態。紅表筆按“VΩ”端，黑表筆接“COM”端。將紅黑表筆分別接被測電阻的兩端，讀出的數值則為被測電阻的實際阻值。
注意：測在線電阻時，線路應斷電，并將與電阻相連接的電容放電。
④通斷測試。將開關旋至200Ω擋，紅表筆接“VΩ”端，黑表筆接“COM”端。如果表內蜂鳴器發聲，則說明紅黑表筆之間的電阻小于50±2.5Ω。
5.鉗形電流表在使用中應注意哪些問題
鉗形電流表是低壓電工常用的測量?jī)x表之一。
由于它具有攜帶方便，不需斷開線路即可測量線路電流或電壓的特點，很受電工們的歡迎，使用較為頻繁。但如果不能掌握正確的使用方法，輕者會使測量數據不準，重者可能引起儀表?yè)p壞、電氣短路或人身觸電事故。
為了保證安全、正確地使用該表，使用中應注意以下幾點安全事項；1 使用鉗形電流表時，應注意鉗形電流表的電壓等級和電流值檔位。測量時，應戴絕緣手套，穿絕緣鞋。
測量表針時，要特別注意人體頭部與帶電部分保持足夠的安全距離。2 測量回路電流，鉗形電流表的鉗口必須鉗在有絕緣層的導線上，同時要與其它帶電部分保護安全距離，防止表計本身引起相間短路事故。
3 測量低壓母線電流時，如各相間安全距離不足，測量前應將各相母線測量處用絕緣材料加以保護隔離后再測量，以免引起相間短路。4 禁止在裸露的導體上和高壓線路上使用鉗形電流表。
5 鉗口未套入導線前應充調節好量程，不準在套入后再調節量程。因?yàn)閮x表本身電流互感器在測量時副邊是不允許斷路的。
當套入后發現量程選擇不合適時，應先把鉗口從導線中退出，然后才可調節量程。6 鉗口套入導線后，應使鉗口完全密封，并使導線處于正中，否則會因漏磁嚴重而使所測數值不正確。
表計所用量程應使指針指示在表盤后1/2處范圍時為最佳。7 鉗口不可同時套人兩根導線，因兩根導線所產生磁勢要相互抵消，致使所測數據失去意義。
6.使用鉗形電流表時有什么注意事項
使用鉗形電流表時有如下注意事項： （1）鉗形電流表分高、低壓兩種，風電場運行維護人員 只允許使用低壓鉗形電流表。
（2）使用表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形電流表的整個長度。 （3）測量前，選擇合適量程，如不確定，應由大到小進行 設置。
（4）測量低壓熔斷器或水平排列的低壓母線的電流時，應在 測量前將各相熔斷器或母線用絕緣材料加以保護隔離，以免引起 相間短路。 （5）當電纜有一相接地時，嚴禁測量。
防止出現因電纜頭的 絕緣水平低發生對地?fù)舸┍ǘ＜叭松戆踩?（6）鉗形電流表測量結束后，把開關撥至最大程擋，以免下 次使用時不慎過電流，并將電流表保存在干燥的室內。
