變電安裝(110kv變電站的電氣安裝部分涉及哪些知識內容)
1.110kv變電站的電氣安裝部分涉及哪些知識內容
重點熟悉國家標準GB50059-2011 《35~110kV變電所設計規范》、GB 50060-2008 《3~110kV 高壓配電裝置設計規范》、GB∕T 6451-2008 《油浸式電力變壓器技術參數和要求》、GB 50545-2010 《110kV~750kV架空輸電線路設計規范》、GB 50065-2011《 交流電氣裝置的接地設計規范》、GB 50062-2008 《電力裝置的繼電保護和自動裝置設計規范》等，以及電力行業相關技術標準。
110kv變電站電氣部分包括：

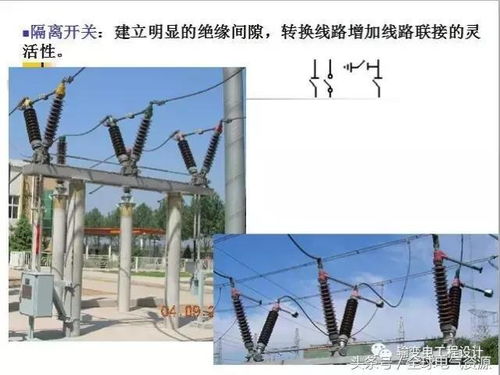

一次設備：主變（中性點隔離開關、間隙保護、消弧線圈成套設備）、斷路器（或開關柜、GIS等）、電壓互感器（含保險）、電流互感器、避雷器、隔離開關、母線、母排、電纜、電容器組（電容、電抗、放電線圈等等），站用變壓器（或接地變），有的變電站還有高頻保護裝置
二次設備：綜合自動化、五防閉鎖、逆變、小電流接地選線、站用電、直流（蓄電池）、逆變、遠動通訊等等
2.電力安裝的基本工法,如電纜敷設及橋架安裝的基本知識
電力工程（electric power engineering），即與電能的生產、輸送、分配有關的工程，廣義上還包括把電作為動力和能源在多種領域中應用的工程。
同時可理解到送變電業擴工程。電能因易于轉換、傳輸、控制，從19世紀80年代以后，已逐步取代蒸汽動力，成為現代社會物質文明與精神文明的技術基礎。
20世紀以后，電能的生產主要靠火電廠、水電站和核電站。有條件的地方還利用潮汐、地?zé)岷惋L(fēng)能來發電。
電能的輸送和分配主要通過高、低壓交流電力網絡來實現。作為輸電工程技術發展的方向，其重點是研究特高壓（100萬伏以上）交流輸電與直流輸電技術，形成更大的電力網絡；同時還要研究超導體電能輸送的技術問題。
20世紀出現的大型電力系統將發電、輸電、變電、配電、用電諸環節綜合為一個有機整體，成為社會物質生產部門中空間跨度最廣、時間協調嚴格、層次分工極復雜的實體工程系統。作為能源的一種形式，電能有易于轉換、運輸方便、易于控制、便于使用、潔凈和經濟等許多優點。
從19世紀80年代以來，電力已逐步取代了作為18世紀產業革命技術基礎的蒸汽機，成為現代社會人類物質文明與精神文明的技術基礎。傳輸電能的傳輸，它和變電、配電、用電一起，構成電力系統的整體功能。
通過輸電，把相距甚遠的（可達數千千米）發電廠和負荷中心聯系起來，使電能的開發和利用超越地域的限制。和其他能源的傳輸（如輸煤、輸油等）相比，輸電的損耗小、效益高、靈活方便、易于調控、環境污染少；輸電還可以將不同地點的發電廠連接起來，實行峰谷調節。
輸電是電能利用優越性的重要體現，在現代化社會中，它是重要的能源動脈。輸電線路按結構形式可分為架空輸電線路和地下輸電線路。
前者由線路桿塔、導線、絕緣子等構成，架設在地面上；后者主要用電纜，敷設在地下（或水下）。輸電按所送電流性質可分為直流輸電和交流輸電。
19世紀80年代首先成功地實現了直流輸電，后因受電壓提不高的限制（輸電容量大體與輸電電壓的平方成比例）19世紀末為交流輸電所取代。交流輸電的成功，迎來了20世紀電氣化時代。
20世紀60年代以來，由于電力電子技術的發展，直流輸電又有新發展，與交流輸電相配合，形成交直流混合的電力系統。輸電電壓的高低是輸電技術發展水平的主要標志。
到20世紀90年代，世界各國常用輸電電壓有220千伏及以上的高壓輸電330~765千伏的超高壓輸電，1000千伏及以上的特高壓輸電。變電電力系統中，發電廠將天然的一次能源轉變成電能，向遠方的電力用戶送電，為了減小輸電線路上的電能損耗及線路阻抗壓降，需要將電壓升高；為了滿足電力用戶安全的需要，又要將電壓降低，并分配給各個用戶，這就需要能升高和降低電壓，并能分配電能的變電所。
所以變電所是電力系統中通過其變換電壓、接受和分配電能的電工裝置，它是聯系發電廠和電力用戶的中間環節，同時通過變電所將各電壓等級的電網聯系起來，變電所的作用是變換電壓，傳輸和分配電能。變電所由電力變壓器、配電裝置、二次系統及必要的附屬設備組成。
變壓器是變電所的中心設備，變壓器利用的是電磁感應原理。變壓器配電裝置是變電所中所有的開關電器、載流導體輔助設備連接在一起的裝置。
其作用是接受和分配電能。配電裝置主要由母線、高壓斷路器開關、電抗器線圈、互感器、電力電容器、避雷器、高壓熔斷器、二次設備及必要的其他輔助設備所組成。
二次設備是指一次系統狀態測量、控制、監察和保護的設備裝置。由這些設備構成的回路叫二次回路，總稱二次系統。
二次系統的設備包含測量裝置、控制裝置、繼電保護裝置、自動控制裝置、直流系統及必要的附屬設備。電壓等級電力系統電壓等級有220V、380V(0.4 kV)、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV、750kV、1000kV。
隨著電機制造工藝的提高，10 kV電動機已批量生產，所以3 kV、6 kV已較少使用，20 kV、66 kV也很少使用。供電系統以10 kV、35 kV為主。
輸配電系統以110 kV以上為主。發電廠發電機有6 kV、10 kV與20kV三種，以20 kV為主，用戶均為220V、380V(0.4 kV)低壓系統。
根據《城市電力網規定設計規則》規定：輸電網為1000kV、500 kV、330 kV、220 kV、110kV，高壓配電網為110kV、66kV，中壓配電網為20kV、10kV、6 kV，低壓配電網為0.4 kV(220V/380V)。發電廠發出6 kV或10 kV電，除發電廠自己用（廠用電）之外，也可以用10 kV電壓送給發電廠附近用戶，10 kV供電范圍為10Km、35 kV為20~50Km、66 kV為30~100Km、110 kV為50~150Km、220 kV為100~300Km、330 kV為200~600Km、500 kV為150~850Km。
變配電站種類電力系統各種電壓等級均通過電力變壓器來轉換，電壓升高為升壓變壓器（變電站為升壓站），電壓降低為降壓變壓器（變電站為降壓站）。一種電壓變?yōu)榱硪环N電壓的選用兩個線圈（繞組）的雙圈變壓器，一種電壓變?yōu)閮煞N電壓的選用三個線圈（繞組）的三圈變壓器。
變電站除升壓與降壓之分外，還以規模大小分為樞紐站，區域站與終端站。樞紐站電壓等級一般為三。
3.箱變的安裝以及基礎設計需要考慮哪些方面內容
箱變基礎也俗稱逆變器和箱式變壓器的建筑基礎。通過在箱變基礎上預埋鋼板，為逆變器安裝、箱變安裝提供平衡、穩定的基礎。在箱變基礎處有穿通電纜的通道，為匯流箱出線至逆變器進線提供隱蔽通道以及逆變器出線至箱變低壓側進線提供通道。
箱變就是箱體式變電站，簡單說就是把一個變電站裝到一個彩鋼板制作的房子中，這個箱體式變電站可以整體移動搬遷。最早的變電站是建在地面或地下的地面上，建成后不能整體搬遷，箱變就可以實現搬遷，箱變里面有變壓器、高壓配電柜或低壓配電柜等配電設施。箱變基礎就是這個箱體式變電站的安裝基礎，這個基礎按照箱變的尺寸、重量、電纜安裝、運行維護檢修等需要設計。
4.變電站相關知識
1、交班前準備：值班長檢查本值以來的運行工作，各站一次、二次設備運行狀況與實際是否符合，檢查整理“兩票”，檢查整理各種記錄，檢查整理工具、儀表；監盤人員應用傳真機傳報日電量；正、副值班員應協助清潔工做好清潔工作。
2、接班前準備：接班人員著裝并佩戴崗位標志進行班前分工， 由班長領隊進入變電站值班室，查閱各有關記錄，了解設備運行狀況。 3、交待運行情況：交班值班長向接班人員交待本值內變電站一次、二次運行情況；操作、異常和事故處理、發現和消除的設備缺陷情況；檢修、試驗等工作情況；安全措施；工具、儀表情況；記錄薄使用情況；上級指示命令等。
4、現場檢查：接班人員按分工對主控室二次設備及工具儀表；220kV系統和380V系統及安全用具；110kV系統；10kV系統等檢查，檢查完后向班長匯報，無疑問后辦理交接班手續。 5、辦理交接班手續：接班人員檢查無問題后， 雙方在值班記錄薄上簽字，記上交接班時間，接班值班長宣布交班人員下班。
6、常規工作：接班后在值班記錄薄上作好檢查記錄，值班長核對時鐘，檢查各通訊是否暢通，檢查調度錄音， 并錄入當日時間。根據站內工作計劃和固定工作計劃安排日常工作。
7、倒閘操作：由值班長（或當值正班）接受調度命令并錄音， 向本次操作人員交待操作任務，并聽調度命令錄音， 同時監盤人作好命令記錄，由操作人填寫操作票，交監護人核對， 經值班長審查，得到調度立即執行的命令后，才進行操作， 操作完畢監護人向值班長報告，值班長向調度匯報命令執行情況。 8、事故處理：事故發生時，值班員跟據調度命令，檢查及復歸信號，觀察儀表變化情況，檢查出現的燈光信號及掉牌信號并作好記錄，正、副值班員檢查設備情況，同時提取故障錄波信息，根據信號與設備檢查結果，分析事故情況， 向調度詳細匯報事故情況（必要時向有關上級領導匯報）， 按調度命令進行事故處理， 事故處理過程及進行的倒閘操作項目，按時間順序做好記錄，并填寫好事故報表。
9、檢修配合：遇有檢修工作時， 由工作許可人（正值班員）填寫工作票的許可人部分，當值其它人員布置現場安全措施，安全措施布置完后， 許可人與工作負責人同到現場交待現場安全措施及許可工作。 工作進行中，正、副值班員不斷檢查工作人員執行安全工作情況；工作結束，組織驗收，督促檢修人員清理打掃工作現場，做好檢修記錄及缺陷記錄，辦理工作結束手續，辦理工作結束手續后，向調度匯報。
10、工作小結：當值工作結束后， 值班長組織全班人員進行工作小結，當值內常規工作情況、執行規程情況、“兩票”執行情況、事故處理情況、檢修配合情況等，總結經驗，吸取教訓， 提出改進措施。
5.供電局外線工需要懂的知識
首要工作 安全 關于安全方面的 你可以查看 《安規》 還有熟悉工作票制度 安全最重要
至于其他的方面的知識 我舉例來說
變壓器
要了解變壓器的基本結構 工作原理 如高低壓側 還有變壓器的參數 如變比 連接組別（每個連接組別都有特殊的功能 如防止高次諧波什么的）
容量 基本上一臺多大的變壓器用多大的電纜 配置多大的開關都有要求的 當然這都是設計設計好的 外線的人只要按照設計說明書 去做就是了
但是如果你想進一步發展自己了解這些是必須的
至于安裝方面的 如變壓器上面的避雷器 是安裝在高壓側還是低壓側 避雷器哪個朝上哪個朝下
還有變壓器的接地線 用的是哪種顏色 用多大平方的導線
連接變壓器低壓側母排的規格（長寬高）根據變壓器的容量計算低壓側的電流 根據電流選擇多大載流量的 母排即算它的截面積 母排用的是銅排 還是鋁牌
還有電機有些電機啟動會發生浪涌 你要選擇他的啟動方式（星三角啟動 還是變頻啟動）當然一線人員必須懂得各種啟動方式的接線方式
說道接線方式 就要說道接線的工藝 工藝的話 布局和走線很重要（從這點可以直接看出你是一個專業的還是業余的工作人員）
從變壓器衍生出來 還有電纜 是電纜有型號 載流量 還有電纜頭制作
電纜頭制作（正規的要有進網電工證 和上崗證） 電纜頭制作有很多種類（如戶外 戶外 還有插拔式的 他們的制作方法都有區別 舉例其中重要之一 就是電纜制作中 里面有外半導體 在做到這一步要注意什么 當然你要了解電纜的結構和他們分別的作用 eg 外半導體 ：均勻電場 ）
和電纜連接的還有高低壓柜 說到柜體你要了解其結構類型 作用 還有會看二次圖 接線圖 原理圖
說道柜體就要說道 微機保護 你要……不深入了
上面是大多是高壓的 還有低壓的 如電表的安裝接線 當然也有工藝
還有線路的 線路上的爬桿 登高 立桿 桿與桿之間的桿距多少 每種桿都有上面左右和叫法 如角桿 、終端桿
說到桿 就要說道拉線 你要了解拉線的制作方法
很多了 但是說了這么說 你不一定都做 因?yàn)橄到y(tǒng)里分工很明確 一次就做一次的 二次就做二次的 線路的就管線路的 檢修就做檢修
萬變不離其宗 安全第一 人身安全 電網安全
6.
箱式變電站建設運行中應注意的問題： 箱式變電站接地問題 （1）要正確地選用低壓公共接地母線。
《高壓/低壓預裝箱式變電站選用導則》DL/T537 2002第5.1條規定：接地導體應使用銅導體，其最小截面積不應小于30mm2。有些箱變?yōu)榱斯?jié)省成本選用鋁材質是不符合規程要求的。
有些人認為這條線不通過工作電流，無足輕重，這是錯誤的。同時這條線有著有效降低故障接觸電壓，防止觸電傷害的重要作用。
加大了這條線的截面積后，經過核算就可大大降低箱變內導電線路的選擇面積，因而降低總體造價，應該是比較合算的。 （2）箱式變電站的接地網應深埋在1m以下 箱式變電站基礎一般在10m2以下，尺寸相對較小，而其接地網則相對較大，要擴展到周邊較遠一些的地方，為了降低接地電阻還要加打一些垂直接地極。
為了減小接地電壓分布不應向周邊造成其它損害，接地網應盡量埋深一些。
