家庭裝修電路(家裝電路知識)

1.家裝電路知識

【草擬布線圖】

設計布線時，應遵行強電走上，弱電在下，橫平豎直，避免交叉，美觀實用的原則。

戶主最好能與設計師一起設計家裝的電路，因?yàn)槊總€(gè)人的習慣不同，應該按照自己的需求，從實際出發，因地制宜地設計電路才是最明智的選擇。而確定方案之前，一定要將以后可能用到的電器設備考慮周全，以便以后安排插座的布置。

根據居室功效不同，以下可供設計時參考：

·客廳一般為8支線路：電源線、照明線、空調線、電視線、電話線、電腦線、對講器或門鈴線以及報警線?？蛷d如果需要擺放飲水機、加濕器等設備，根據擺放位置需要預留電源口，一般情況客廳至少應留5個。

·餐廳一般為3支線路：電源線、照明線和空調線。電源線盡量預留2至3個接線口?？照{(diào)也需按專業人員要求預留接口。

·廚房一般為2支線路：電源線和照明線。但考慮到廚房設備可能會增多，所以應在不同位置預留電源接口，并稍有富余，以備日后使用。

·臥室一般為7支線路：電源線、照明線、空調線、電視線、電話線、電腦線和報警線。特別建議一點：開關最好采用雙控、單聯的，一個安裝在臥室門外側，另一個安裝在床頭柜上側或床邊較易操作部位。

·書房一般為7支線路：電源線、照明線、電視線、電話線、電腦線、空調線和報警線。寫字臺或電腦臺的臺面上方應裝電源線、電腦線、電話線和電視線終端接口，從安全角度，應在寫字臺或電腦下方裝電源插口1-2個，以備電腦配套設備電源用。

·衛生間一般為2支線路：電源線和照明線。衛生間的電路設備一定要注意防潮。

·走廊、過道一般為2支線路：電源線和照明線。這里最好能設計一個雙控?zé)?，這頭打開，那頭關閉。此外，電源終端接口最好預留1―2個。

·陽臺一般為2支線路：電源線和照明線。電源線終端接口應預留1―2個接口。

【劃線】

確定線路終端插座、開關、面板的位置后，就可以在墻面上標畫出準確的位置和尺寸了，我們稱這個步驟為劃線。

【開槽】

劃線定位完成后，電工會根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直，不過，一般不允許開橫槽，因?yàn)闀?huì)影響墻的承受力。需要注意的是，開槽的深度應保持一致，一般是PVC管直徑加10毫米。

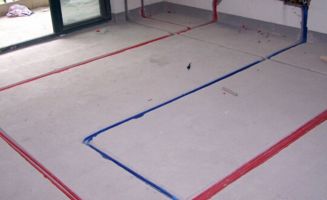

【埋設暗盒及敷設PVC電線管】

PVC電線管目前分4分和6分的兩種——4分的管子只可以穿1.5平方毫米的照明線，一根管子中最多可以穿3根；6分的管子可以穿2.5平方毫米的電線，一根管子中最多也只可以穿3根2.5平方毫米的電線。如果條件允許的話，一般建議都使用6分的。

之所以選擇PVC材質的原因，其一是它能夠起到保護和絕緣作用；其二是可以保證以后的維修：倘若某根電線出現問題，可以通過PVC管把電線抽出，再換一根好的，所以管中一定不能穿過多的電線。

此外，PVC管子對接時，都要使用接頭，同時要用膠水接牢。而管子和電線盒之間的連接則一定要用專用的套子套住，千萬不可直接將它們對接。

【安裝開關，面板，各種插座，強弱電箱和燈具】

·連接開關、螺口燈具導線時，相線（L）應先接開關，開關引出的相線應接在燈中心的終端上，零線（N）應接在螺紋的終端上。

·選擇面板時要注意其尺寸是否與預埋接線盒尺寸一致，而面板的材料應選擇有阻燃性和堅固性的。同一室內的電源、電話、電視等插座面板應在同一水平標高上，高差應小于5毫米。

·安裝電源插座時，面向插座的左側應接零線，右側應接相線，中間上方應接保護地線（PE）。保護地線為2.5平方毫米的雙色軟線。電源插座底邊距地宜為300毫米，開關板底邊距地宜為1300毫米，距離門框門沿為150至200毫米，掛壁空調插座的高度1900毫米，脫排插座高2100毫米，廚房插座高950毫米，掛式消毒柜1900毫米，洗衣機1000毫米，電視機650毫米。

·需要注意的是，每戶都應該設置強弱電箱，配電箱內應設動作電流30MA的漏電保護器，分?jǐn)?shù)路經過控開后，分別控制照明，空調，插座等。控開的工作電流應與終端電器的最大工作電流相匹配，一般情況下，照明10A，插座16A，柜式空調20A，進戶40-60A。

·安裝開關，面板，插座及燈具時一定要注意清潔，宜安排在最后一涂乳膠漆之前。

2.家庭電路安裝基礎知識

電路安裝規范

施工現場臨時電源應有完整的插頭.開關.插座.漏電保護器設置，臨時用電須用電纜。電源線分三種顏色：火線紅色.零線蘭色.地線黃色.所有單向插座應該“左零右火中間地“或“上火下零“連接。

各房間插座的供電回路，廚房.衛生間.浴室的供電回路應各自獨立使用漏電保護器，必須與其它供電回路，不得將其零線搭接其它回路。

空調等大功率電器，必須設置專用供電回路，空調采用4M2的電源線，照明線采用1.5~2.5M2的電源線，所有電源插座供電回路宜選用2.5M2的電源線。其它供電負荷參照此標準。

所有入墻電線采中20的PVC陰燃管套管埋設，并用彎頭.直節.接線合等連接，盒底使用杯梳管中不可有接頭，不可將電源線裸露在吊頂上或直接用水泥抹入墻中，以保證電源線可以拉動或更換。

特殊狀況下，電源線管從地面下穿過時，應特別注意在地面下必須使用套管連接緊密，在地面下不允許有接頭源泉線出入地面處必須套用彎頭。地面沒有封閉之前，必須保護好PVC套管，不允許有破裂損傷，鋪地板磚時PVC套管應被沙資助完全覆蓋，釘木地板時，電源線應沿墻角鋪設，以防止電源線被釘子損傷。

電源線走向橫平豎直，不可斜拉，并且避開壁鏡，什物架.家具等物的安裝位置，防止被電錘.釘子損傷。電源線埋設時，不應考慮與電熱.水汀.水管及弱電管線等保持500MM以上的距離。

電源線管應預先固定在墻體槽中，要保證套管表面凹進墻面13MM以上，（墻上開槽深度33MM）

經檢驗認可，電源線連接合格后，應澆濕墻面，用1:2.5水泥沙漿封閉，封避砼表面要平整，且低于墻面2MM。電源底盒安裝要牢固，面板底面平整與墻面吻合。

空調電源采用16A=孔插座，在兒童可觸摸的高度內（1.5M以下）應采用帶保護門的插座，衛生間.洗漱間.浴室應采用帶防濺的插座，安裝高度不低于

1.3M，并遠離水源，為便于生活舒適方便，臥室應采用雙控開關，廚房電源插座應并列設置開關，控制電源通斷，放入柜中的微波爐的電源應在墻面設置開關控制通斷。

各種強弱電插座接口寧多勿缺，床頭兩側應設置電源插座及一個電話插座，電腦桌附近，客廳電視柜背景墻上都應設置3個以電源插座，并設置相應的電視.電話.多媒體.寬帶網等插座。

開關線盒一般離地1.2米，一個房間一個多用插座。

所有插座.開關要高于地面300MM以上，同一房間內插座.開關高度一致（高度差

蹺板開關安裝方向一致下端按入為通，上端按入為斷.插座開關.面板緊固時，應用配套的螺釘，不得使用木鑼釘或石膏板螺絲替代以免損壞底合.

有金屬外殼的燈具，金屬外殼可靠接地： 火線應接在螺口燈頭中心觸片上；射燈發熱量大，應選用導線上套黃臘管的燈座， 接好線后，應使燈座導線散開.

音響.電視.電話.多媒體.寬帶網等弱電線路的鋪設方法及要求與源線的鋪設方法相同，（避開強電線路）其插座或線盒與電源插座關列安裝，但強弱線路不允共套一管，其間隔距離為500MM以上。音響線出入墻面應做底盒，位置在音箱背后，墻面不允許有明線。不用時，音響可放入底盒，蓋上面板。

如果客戶沒有特殊要求，應將所有房間的電話線并接成一個號碼。如果樓層有配號箱，應將電話線接通到配號箱內。多芯電話線的接頭處，套管口子應用膠帶包扎緊，以免電話線受潮，發生串音等故障。

強弱電安裝質量檢驗方法：弱電線須采用短接一頭，在另一頭測量通斷的方法，電源插座采用220V燈光測試通斷，用兆歐表測量線間絕緣強度，線間絕緣強度0.5MQ。電話線接頭必須專用接頭

網上給你找的，希望能幫到你

3.家裝電路設計安全知識有哪些

1、電路的設計一定要詳細考慮可能性、可行性、可用性，同時還應該注意其靈活性。

總結出一個比較簡單的原則：在電器插頭比較集中的位置考慮將來接一個插線板，效果往往要好于設置滿墻的插座。 2、帶有鏡子和衣帽鉤的空間，要考慮鏡面附近的照明； 3、電工規范中，要求埋暗管必須用PVC管和變頭。

4、臥室頂燈可以考慮雙控（床邊和進門處）； 5、客廳頂燈根據生活需要可以考慮裝分控開關（進門廳和回主臥室門處）； 6、注意觀察電話插座、網線插座內有無模塊； 7、電視后面沒必要設置太多插座，最好是以后連一個插線板放在電視機側面； 8、環繞的音響線應該在電路改造時就應埋好； 9、注意強弱電線不能在同一管道內，會有干擾； 10、客廳、廚房、衛生間如果鋪磚，一些位置可以適當考慮不用開槽布線； 11、電路改造有必要根據家電使用情況考慮進行線路增容； 12、插座離地面一般為30CM，不應低于20CM，開關一般距地140CM; 13、排風扇開關、電話插座應裝在馬桶附近，而不是進衛生間門的墻邊； 14、應該與工人明確溝通意圖，設計思路。 并在墻上彈線繪實際電路改造路線。

15、浴霸應考慮裝在靠近淋浴房或浴缸的位置，而不是裝在衛生間的中心位置； 16、陽臺、走廊、衣帽間可以考慮預留插座； 17、一根管里最多八條線，而且切記：每條管空隙不能低于40%; 18、對空調、電熱水器、微波爐等大容量電路設備，宜一臺設備設置一個回路。 如果合用一個回路，當它們同時使用時，導線易發熱，即使不超過導線允許的工作 溫度，長期使用也會降低導線的絕緣性能。

此外大容量用電回路的導線截面應適當加大，加大導線的截面可大大降低電能在導線上的損耗； 19、暗盒如何收費一定要事先說好，這是水電路改造最隱蔽、最黑暗的利潤點。 一個暗盒市場上也就一、兩塊錢，而裝修隊往往收取十幾元錢，一般家裝電路設計需要暗盒的數量少也得有五、六十個； 20、有些廚房的插座還是帶開關的方便，以避免例如日后電飯鍋插頭要時常拔來拔去的不方便；。

4.家庭裝修電路設計步驟和注意事項都有哪些

家庭裝修電路設計步驟一、家庭裝修中，要涉及強電（照明、電器用電）和弱電（電視、電話、音響、網絡等）電路線埋暗線，線材很重要；二、電線規格的選用：家庭裝修中，按國家的規定，照明、開關、插座要用2.5平方的電線，空調要用4平方的電線，熱水器要用6平方的電線三、目前電的安裝方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工費用也不同。

1、功能性的做法：主是不用分很多組，只要能達到用電的目的就可以了，一個三房兩廳的房子也就是分4組線。2、分組做法：分組就是第個空間的都要單獨分組，每個空間的空調還要單獨分組，一個三房兩廳就需要房間3組，客廳1組，餐廳1組，兩個衛生間2組，廚房1組，三個房間空調要3組，客廳空調1組，總共要12組線，每組都要需要單獨的空開控制。

如果用普通的PVC管穿線，就是12元/平方的人工費。用冷彎管穿線的人工費就是15元/平方，因?yàn)槊總€(gè)彎管都需要用彎管器作彎頭，很費工時的，所以貴一點。

強弱電分槽布線的，要加3元，就是18元/平方，說白了就是加多開槽的錢。3、國標的做法就要22元了，完全不開橫槽，只開豎槽。

四、水電施工的基本原則水電的施工原則就是，走頂不走地，頂不能走，考慮走墻，墻也不能走，才考慮走地，走頂?shù)木€在吊頂或者石膏線里面，即使出了故障，檢修也方便，損失不大，如果全部走地了，檢修就要指導地板掀起來，地面是混凝土結構，要埋線管，必然會傷害到混凝土層，甚至鋼筋。1、定位：首先要根據你對電的用途進行電路定位，比如，哪里要開關、哪里要插座、哪里要燈等電工會根據你的要求進行定位。

2、開槽：定位完成后，電工根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直，不過，規范的做法，不允許開橫槽，因?yàn)闀?huì)影響墻的承受力。3、布線：布線一般采用線管暗埋的方式。

線管有冷彎管和PVC管兩種，冷彎管可以彎曲而不斷裂，是布線的最好選擇，因?yàn)樗霓D(zhuǎn)角是有弧度的，線可以隨時更換，而不用開墻。4、彎管：冷彎管要用彎管工具，弧度應該是線管直徑的10倍，這樣穿線或拆線，才能順利。

家庭裝修電路設計21個注意事項（1）電路的設計一定要詳細考慮可能性、可行性、可用性之后再確定。誰也不愿意在新家的墻上地上滿拉電線。

電路設計同時還應該注意其靈活性，有時候也不能太“周全”了?？偨Y(jié)出一個比較簡單的原則：在電器插頭比較集中的位置考慮將來接一個插線板，效果往往要好于設置滿墻的插座；（2）臥室頂燈可以考慮雙控（床邊和進門處）；（3）客廳頂燈根據生活需要可以考慮裝分控開關（進門廳和回主臥室門處）；（4）注意觀察電話插座、網線插座內有無模塊；（5）環繞的音響線應該在電路改造時就應埋好。

（6）注意強弱電線不能在同一管道內，會有干擾；（7）客廳、廚房、衛生間如果鋪磚，一些位置可以適當考慮不用開槽布線；（8）插座離地面一般為30CM，不應低于20CM，開關一般距地140CM;(9)排風扇開關、電話插座應裝在馬桶附近，而不是進衛生間門的墻邊；（10）浴霸應考慮裝在靠近淋浴房或浴缸的位置，而不是裝在衛生間的中心位置；（11）陽臺、走廊、衣帽間可以考慮預留插座；（12）帶有鏡子和衣帽鉤的空間，要考慮鏡面附近的照明；（13）客廳、主臥、衛生間應根據個人生活習慣和方便性考慮預設電話線；（14）一根管里最多八條線，而且切記：每條管空隙不能低于40%。(15)暗盒如何收費一定要事先說好，這是水電路改造最隱蔽、最黑暗的利潤點。

一個暗盒市場上也就一、兩塊錢，而裝修隊往往收取十幾元錢，一般家裝需要暗盒的數量少也得有五、六十個。所以，同學們?yōu)榇税兹雍脦装賶K錢是很正常的事。

死抗著今天把它拉出來大白于天下，目的只有一個，大家記住五個字：使勁往下砍?。?6）插座的位置很重要，常有插座正好位于床頭柜后邊，造成柜子不能靠墻的情況發生。讓插座盡可能的把邊一般不會出錯，但如果你把插座的位置留得不當不正，就有可能與后期的家具擺放或者電器安裝發生沖突，同學們切記；（17）有些廚房的插座還是帶開關的方便，以避免例如日后電飯鍋插頭要時常拔來拔去的不方便。

（18）電視后面沒必要設置太多插座，最好是以后連一個插線板放在電視機側面。（19）電工規范中，要求埋暗管必須用PVC管和變頭。

（20）電路改造有必要根據家電使用情況考慮進行線路增容；（21）應該與工人明確溝通意圖，設計思路。并在墻上彈線繪實際電路改造路線。

編輯總結：水電路改造是裝修的重中之重，要考慮好各種電器的位置；上下水的位置；插座、浴霸、燈線一定要預留好……這些問題如果事先沒想好，一旦做完水電路再改就麻煩了。所以改造之前一定要盡可能的把能想到的都想到，能定好的都定好，并提前跟施工隊溝通好，提前做準備，這樣就能最大限度的減少遺憾了。

資料來自裝修CBD。

5.家庭裝修電器知識

等電位的含義也就是“將設備等外殼或金屬部分與地線聯結”。

一般用于配電室內作重復接地用，也用于住戶的帶洗浴設備的衛生間內，用于洗浴設備及相關插座的接地。 等電位聯結端子箱適用于一般工業與民用建筑物電氣裝置，防間接接觸電擊和防接地故障引起的爆炸和火災的等電位聯結、建筑物防雷和電子信息。

設備防瞬態過電壓及干擾等。 等電位聯接端子箱將建筑物如高層住宅、醫院、泳池等內的鋼筋網，配電盤中的PE線端子、插座、上下水管、暖氣管道，媒氣管道，衛生間的金屬浴盆、浴架、淋浴器扶手、電冰箱、空調、導電地板的金屬網絡將其聯接到各自的等電位聯接端子箱內的端子板上，從而構成各自的等電位體，保護人和設備的安全。

GB50096—1999《住宅設計規范》6.5.2規定：住宅供電系統應采用TT、TN—c—s或TN—s接地制式，并進行總等電位聯結；衛生間宜作局部等電位聯結。 該規范所指的衛生間是具有洗澡設施的衛生間，又稱濕式衛生間。

在規范的條文說明中對此條作如下說明：洗浴時人體皮膚潮濕，阻抗下降，沿金屬管道傳導來的較小電壓即可引起電擊傷亡事故，在衛生間內作“局部等電位聯結”可使衛生間處于同一電位，防止出現危險的接觸電壓。 人體觸及帶電體時會受到電擊，電擊電流的大小由接觸電壓和人體阻抗所決定。

我國對安全電壓作如下規定：在狀況1（干燥或濕潤的區域、干燥的皮膚、高電阻地面）下為50V；狀況2（潮濕的區域、潮濕的皮膚、低電阻地面）下為24V；狀況3指當人浸入水中時，皮膚電阻和水電阻可忽略不計，此時的安全電壓瓜 IEC未作規定，但在編制說明中提出：“例如不超過12V”。我國亦末作規定，日本則定為2.5V。

在狀況1或狀況2下，人體觸及電源的 N線是沒有危險的.此時的N線和PE線之間的電壓即使超過15V（通?？蛇_(dá)10V左右）也沒有危險。但在狀況3的情況下，人觸及N線也存在電擊死亡的可能性。

例如某電氣設備的N線碰殼，此時該電氣設備仍能正常工作，因此難以發現N線碰殼。若該電氣設備的外殼與浴室水管相碰，人在浴缸內洗澡，浴缸的排水管處于地電位，進水管和N線的電位相同，兩者的電位差遠大于2.5V，甚至超過12V，此時人坐在浴缸里觸及進水管，就有生命危險。

如果把衛生間內所有金屬體聯成一體，就不存在電位差，從而避免電擊的可能。 衛生間的燈具和電加熱淋浴器等電氣設備的金屬外殼.已可靠接地的情況下，衛生間要不要再作局部等電位聯結？仍要作。

因?yàn)殡姎庠O(shè)備金屬外殼雖然已和PE線作了連接，并通過PE線和接地體連接，但與 PE線相連的金屬外殼的電位不一定是地電位，當PE線中出現漏電電流時，尤其是在設備距接地體較遠的情況下，由于PE線存在電阻，此時外殼的電位可能會出現足以引起傷害的電位，因此存在電擊的危險。當衛生間作了等電位連接后，即使設備外殼的電位遠高于地電位，但由于人體可能觸及到 的金屬物體處于相同電位.因此人不會受到電擊。

采用聯合接地體，作了總等電位連接的情況下，衛生間要不要再作局部等電位聯結？仍舊要。因?yàn)榭偟入娢贿B接，不能保證衛生間內所有金屬物體處于同一電位。

局部等電位聯結的做法在圖紙中是不畫的，只用文字表示。 具體做法如下： 在衛生間內將各種金屬管道、結構件（包括混凝土樓板中的鋼筋）以及進入衛生間內的視線，用不小于4mm2的銅芯線，通過等電位聯結端子箱互相連通.如圖3 所示。

等電位聯結導線在地板或墻內暗敷時要穿塑料管保護，其目的是更換導線方便。等電位聯結范圍內的金屬管道等金屬體與等電位聯結箱內的端子排之間的電阻不應大于5。

衛生間內的金屬管道的連接處一般不需加跨接線，若發現導通不良時，應作跨接。當衛生間內的水管是塑料管或包塑金屬管時，等電位跨接線可接在自來水龍頭上；采用金屬水管時，跨接線直接接在水管上。

衛生間內的污水管因與進水管之間是不通的，因此污水管也要作等電位聯結，可接在地漏的管子上。
