提高焊接方法(焊接的方法有幾種)
1.焊接的方法有幾種
金屬焊接方法有40種以上，主要分為熔焊、壓焊和釬焊三大類(lèi)。
熔焊是在焊接過(guò)程中將工件接口加熱至熔化狀態(tài)，不加壓力完成焊接的方法。熔焊時(shí)，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨 。
熔焊是在焊接過(guò)程中將工件接口加熱至熔化狀態(tài)，不加壓力完成焊接的方法。熔焊時(shí)，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨熱源向前移動(dòng)，冷卻后形成連續焊縫而將兩工件連接成為一體。
在熔焊過(guò)程中，如果大氣與高溫的熔池直接接觸，大氣中的氧就會(huì )氧化金屬和各種合金元素。大氣中的氮、水蒸汽等進(jìn)入熔池，還會(huì )在隨后冷卻過(guò)程中在焊縫中形成氣孔、夾渣、裂紋等缺陷，惡化焊縫的質(zhì)量和性能。
為了提高焊接質(zhì)量，人們研究出了各種保護方法。例如，氣體保護電弧焊就是用氬、二氧化碳等氣體隔絕大氣，以保護焊接時(shí)的電弧和熔池率；又如鋼材焊接時(shí)，在焊條藥皮中加入對氧親和力大的鈦鐵粉進(jìn)行脫氧，就可以保護焊條中有益元素錳、硅等免于氧化而進(jìn)入熔池，冷卻后獲得優(yōu)質(zhì)焊縫。
壓焊是在加壓條件下，使兩工件在固態(tài)下實(shí)現原子間結合，又稱(chēng)固態(tài)焊接。常用的壓焊工藝是電阻對焊，當電流通過(guò)兩工件的連接端時(shí)，該處因電阻很大而溫度上升，當加熱至塑性狀態(tài)時(shí)，在軸向壓力作用下連接成為一體。
各種壓焊方法的共同特點(diǎn)是在焊接過(guò)程中施加壓力而不加填充材料。多數壓焊方法如擴散焊、高頻焊、冷壓焊等都沒(méi)有熔化過(guò)程，因而沒(méi)有象熔焊那樣的有益合金元素燒損，和有害元素侵入焊縫的問(wèn)題，從而簡(jiǎn)化了焊接過(guò)程，也改善了焊接安全衛生條件。同時(shí)由于加熱溫度比熔焊低、加熱時(shí)間短，因而熱影響區小。許多難以用熔化焊焊接的材料，往往可以用壓焊焊成與母材同等強度的優(yōu)質(zhì)接頭。
釬焊是使用比工件熔點(diǎn)低的金屬材料作釬料，將工件和釬料加熱到高于釬料熔點(diǎn)、低于工件熔點(diǎn)的溫度，利用液態(tài)釬料潤濕工件，填充接口間隙并與工件實(shí)現原子間的相互擴散，從而實(shí)現焊接的方法。
焊接時(shí)形成的連接兩個(gè)被連接體的接縫稱(chēng)為焊縫。焊縫的兩側在焊接時(shí)會(huì )受到焊接熱作用，而發(fā)生組織和性能變化，這一區域被稱(chēng)為熱影響區。焊接時(shí)因工件材料焊接材料、焊接電流等不同，焊后在焊縫和熱影響區可能產(chǎn)生過(guò)熱、脆化、淬硬或軟化現象，也使焊件性能下降，惡化焊接性。這就需要調整焊接條件，焊前對焊件接口處預熱、焊時(shí)保溫和焊后熱處理可以改善焊件的焊接質(zhì)量。
另外，焊接是一個(gè)局部的迅速加熱和冷卻過(guò)程，焊接區由于受到四周工件本體的拘束而不能自由膨脹和收縮，冷卻后在焊件中便產(chǎn)生焊接應力和變形。重要產(chǎn)品焊后都需要消除焊接應力，矯正焊接變形。

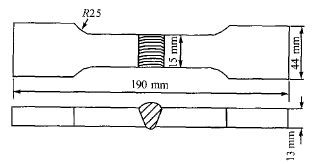

現代焊接技術(shù)已能焊出無(wú)內外缺陷的、機械性能等于甚至高于被連接體的焊縫。被焊接體在空間的相互位置稱(chēng)為焊接接頭，接頭處的強度除受焊縫質(zhì)量影響外，還與其幾何形狀、尺寸、受力情況和工作條件等有關(guān)。接頭的基本形式有對接、搭接、丁字接（正交接）和角接等。
對接接頭焊縫的橫截面形狀，決定于被焊接體在焊接前的厚度和兩接邊的坡口形式。焊接較厚的鋼板時(shí)，為了焊透而在接邊處開(kāi)出各種形狀的坡口，以便較容易地送入焊條或焊絲。坡口形式有單面施焊的坡口和兩面施焊的坡口。選擇坡口形式時(shí)，除保證焊透外還應考慮施焊方便，填充金屬量少，焊接變形小和坡口加工費用低等因素。
厚度不同的兩塊鋼板對接時(shí)，為避免截面急劇變化引起嚴重的應力集中，常把較厚的板邊逐漸削薄，達到兩接邊處等厚。對接接頭的靜強度和疲勞強度比其他接頭高。在交變、沖擊載荷下或在低溫高壓容器中工作的聯(lián)接，常優(yōu)先采用對接接頭的焊接。
搭接接頭的焊前準備工作簡(jiǎn)單，裝配方便，焊接變形和殘余應力較小，因而在工地安裝接頭和不重要的結構上時(shí)常采用。一般來(lái)說(shuō)，搭接接頭不適于在交變載荷、腐蝕介質(zhì)、高溫或低溫等條件下工作。
采用丁字接頭和角接頭通常是由于結構上的需要。丁字接頭上未焊透的角焊縫工作特點(diǎn)與搭接接頭的角焊縫相似。當焊縫與外力方向垂直時(shí)便成為正面角焊縫，這時(shí)焊縫表面形狀會(huì )引起不同程度的應力集中；焊透的角焊縫受力情況與對接接頭相似。
角接頭承載能力低，一般不單獨使用，只有在焊透時(shí)，或在內外均有角焊縫時(shí)才有所改善，多用于封閉形結構的拐角處。
焊接產(chǎn)品比鉚接件、鑄件和鍛件重量輕，對于交通運輸工具來(lái)說(shuō)可以減輕自重，節約能量。焊接的密封性好，適于制造各類(lèi)容器。發(fā)展聯(lián)合加工工藝，使焊接與鍛造、鑄造相結合，可以制成大型、經(jīng)濟合理的鑄焊結構和鍛焊結構，經(jīng)濟效益很高。采用焊接工藝能有效利用材料，焊接結構可以在不同部位采用不同性能的材料，充分發(fā)揮各種材料的特長(cháng)，達到經(jīng)濟、優(yōu)質(zhì)。焊接已成為現代工業(yè)中一種不可缺少，而且日益重要的加工工藝方法
2.常見(jiàn)焊接方法有幾種
焊接種類(lèi)方法：
1、焊條電弧焊：
原理——用手工操作焊條進(jìn)行焊接的電弧焊方法。利用焊條與焊件之間建立起來(lái)的穩定燃燒的電弧，使焊條和焊件熔化，從而獲得牢固的焊接接頭。屬氣-渣聯(lián)合保護。
主要特點(diǎn)——操作靈活；待焊接頭裝配要求低；可焊金屬材料廣；焊接生產(chǎn)率低；焊縫質(zhì)量依賴(lài)性強（依賴(lài)于焊工的操作技能及現場(chǎng)發(fā)揮）。
應用——廣泛用于造船、鍋爐及壓力容器、機械制造、建筑結構、化工設備等制造維修行業(yè)中。適用于（上述行業(yè)中）各種金屬材料、各種厚度、各種結構形狀的焊接。
2、埋弧焊（自動(dòng)焊）：
原理——電弧在焊劑層下燃燒。利用焊絲和焊件之間燃燒的電弧產(chǎn)生的熱量，熔化焊絲、焊劑和母材（焊件）而形成焊縫。屬渣保護。
主要特點(diǎn)——焊接生產(chǎn)率高；焊縫質(zhì)量好；焊接成本低；勞動(dòng)條件好；難以在空間位置施焊；對焊件裝配質(zhì)量要求高；不適合焊接薄板（焊接電流小于100A時(shí)，電弧穩定性不好）和短焊縫。
應用——廣泛用于造船、鍋爐、橋梁、起重機械及冶金機械制造業(yè)中。凡是焊縫可以保持在水平位置或傾斜角不大的焊件，均可用埋弧焊。板厚需大于5毫米（防燒穿）。焊接碳素結構鋼、低合金結構鋼、不銹鋼、耐熱鋼、復合鋼材等。
3、二氧化碳氣體保護焊（自動(dòng)或半自動(dòng)焊）：
原理：利用二氧化碳作為保護氣體的熔化極電弧焊方法。屬氣保護。主要特點(diǎn)——焊接生產(chǎn)率高；焊接成本低；焊接變形小（電弧加熱集中）；焊接質(zhì)量高；操作簡(jiǎn)單；飛濺率大；很難用交流電源焊接；抗風(fēng)能力差；不能焊接易氧化的有色金屬。
4、MIG/MAG焊（熔化極惰性氣體/活性氣體保護焊）：
MIG焊原理——采用惰性氣體作為保護氣，使用焊絲作為熔化電極的一種電弧焊方法。保護氣通常是氬氣或氦氣或它們的混合氣。MIG用惰性氣體，MAG在惰性氣體中加入少量活性氣體，如氧氣、二氧化碳氣等。
5、TIG焊（鎢極惰性氣體保護焊）
原理——在惰性氣體保護下，利用鎢極與焊件間產(chǎn)生的電弧熱熔化母材和填充焊絲（也可不加填充焊絲），形成焊縫的焊接方法。焊接過(guò)程中電極不熔化。
6、等離子弧焊
原理——借助水冷噴嘴對電弧的拘束作用，獲得高能量密度的 等離子弧進(jìn)行焊接的方法。
擴展資料：
焊接注意事項：
一、電弧的長(cháng)度
電弧的長(cháng)度與焊條涂料種類(lèi)和藥皮厚度有關(guān)系。但都應盡可能采取短弧，特別是低氫焊條。電弧長(cháng)可能造成氣孔。短弧可避免大氣中的O2、N2等有害氣體侵入焊縫金屬，形成氧化物等不良雜質(zhì)而影響焊縫質(zhì)量。
二、焊接速度
適宜的焊接速度是以焊條直徑、涂料類(lèi)型、焊接電流、被焊接物的熱容量、結構開(kāi)頭等條件有其相應變化，不能作出標準的規定。保持適宜的焊接速度，熔渣能很好的覆蓋著(zhù)熔潭。使熔潭內的各種雜質(zhì)和氣體有充分浮出時(shí)間，避免形成焊縫的夾渣和氣孔。在焊接時(shí)如運棒速度太快，焊接部位冷卻時(shí)，收縮應力會(huì )增大，使焊縫產(chǎn)生裂縫。
焊絲選用的要點(diǎn)
焊絲的選擇要根據被焊鋼材種類(lèi)、焊接部件的質(zhì)量要求、焊接施工條件（板厚、坡口形狀、焊接位置、焊接條件、焊后熱處理及焊接操作等待）、成本等綜合考慮。
參考資料：搜狗百科-焊接
