cad導入3d后(從CAD導入到3D里面建模的問題)

1.從CAD導入到3D里面建模的問題

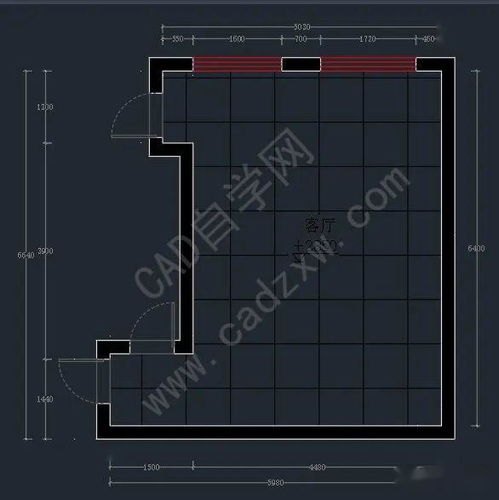

在CAD里建墻體線框。

記住要先在CAD里把重復的線都刪除掉。確保每條線都是首尾想連的。

也就是說每兩來?xiàng)l線必須確定只有一個頂點。而無交叉點。

在導如3D的時候，要確定單位要和CAD的單位一致。（CAD默認自MM，所以在導如3D的時候也需要將3D的單位改為MM）還有，從CAD導出百的.DWG格式 版本要低于3D支持版本。

一般導出2000格式的就OK了。所有3D版本都可以導入CAD2000的格式。

導入到3D之后度，要先將線條改邊為可編輯線，選擇點編輯模式--全選--weld（焊接）之后就可以擠壓了。不知道回答的滿意否。
