三菱plc并聯常開節點的(急,求PLC梯形圖,在線等高手!!怎么辦?)
1.急,求PLC梯形圖,在線等高手!!怎么辦?
用常開和常閉觸點的串聯就可以了 常開為搶答按鈕 同時用自身的常閉切斷其他搶答線路 這里畫不上梯形圖的 助記符如下 假設三人搶答 1號按鈕為 00000 輸出為01000 2號按鈕為 00001 輸出為01001 3號按鈕為 00002 輸出為 01002 程序為 LD 00000 ANDNOT 01001 ANDNOT 01002 OUT 01000 LD 00001 ANDNOT 01000 ANDNOT 01002 OUT 01001 LD 00002 ANDNOT 01000 ANDNOT 01001 OUT 01002 ENDPLC用與繼電器電路圖極為相似的梯形圖語言。
假如用PLC改造繼電器控制系統（System），根據繼電器電路圖來設計梯形圖是一條捷徑。這是由于原有的繼電器控制系統（System）經過長時間的用和考驗，已經被證明能完成系統（System）要求的控制功能，而繼電器電路圖又與梯形圖有特別多相似之處，因此可以將繼電器電路圖“翻譯”成梯形圖，即用PLC的外部硬件接線圖和梯形圖有特別多想似之處，繼電器系統（System）的功能。
這種設計方法一般不要改動控制面板，保持了系統（System）原有的外部特性，操作人員不用改變長期形成的操作習慣。1、基本方法繼電器電路圖是1個純粹的硬件電路圖。
將它改為PLC控制時，要用PLC的外部接線圖和梯形圖來等效繼電器電路圖。 可以將PLC想象成是1個控制箱，其外部接線圖描述了這個控制箱的外部接線，梯形圖是這個控制箱的內部“線路圖”，梯形圖中的輸入位和輸出位是這個控制箱與外部世界聯系的“接口繼電器”，這樣就可以用分析繼電器電路圖的方法來分析PLC控制系統（System）。
在分析梯形圖時可以將輸入位的觸點想象成對應的外部輸入器件的觸點，將輸出位的線圈想象成對應的外部負載的線圈。外部負載的線圈除了受梯形圖的控制外，還右能受外部觸點的控制。
將繼電器電路圖轉換成為功能相同的PLC的外部接線圖和梯形圖的步驟如下：1） 了解和熟悉被控設備的工作原理、工藝過程和機械的動作情形，根據繼電器電路圖分析和掌握控制系統（System）的工作原理。 2） 確定PLC的輸入信號和輸出負載。
繼電器電路圖中的交流接觸器和電磁閥等執行機構假如用PLC的輸出位來控制，它們的線圈在PLC的輸出端。按鈕、操作開關和行程開關、接近開關等提供PLC的數字量輸入信號繼電器電路圖中的中間繼電器和時間繼電器的功能用PLC內部的存儲器位和定時器來完成，它們與PLC的輸入位、輸出位無關。

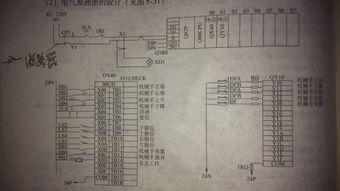

3） 選取PLC的形號，根據系統（System）所要的功能和規模選取CPU模塊，電源模塊和數字量輸入和輸出模塊，對硬件進行組態，確定輸入、輸出模塊在機架中的安裝位置和它們的起始地址。4） 確定PLC各數字量輸入信號與輸出負載對應的輸入位和輸出位的地址，畫出PLC的外部接線圖。
各輸入和輸出在梯形圖中的地址取決于它們的模塊的起始地址和模塊中的接線端子號。5） 確定與繼電器電路圖中的中間、時間繼電器對應的梯形圖中的存儲器和定時器、計數器的地址。
6） 根據上述的對應關系畫出梯形圖。 1、注意事項根據繼電器電路圖設計PLC的外部接線圖和梯形圖時應注意以下問題：1） 應遵守梯形圖語言中的語法規定。
由于工作原理不一樣，梯形圖不能照搬繼電器電路中的某些處理方法。例如在繼電器電路中，觸點可以放在線圈的兩側，可是在梯形圖中，線圈必須放在電路的最右邊。
2） 適當的分離繼電器電路圖中的某些電路。設計繼電器電路圖時的1個基本原則是盡量減少圖中用的觸點的個數，由于這意味著成本的節約，可是這往往會(huì )使某些線圈的控制電路交織在一起。
在設計梯形圖時首要的問題是設計的思路要清楚，設計出的梯形圖容易閱讀和理解，并不是告別在意是不是多用幾個觸點，由于這不會(huì )增加硬作的成本，只是在輸入程序時要多花一點時間。 3） 盡量減少PLC的輸入和輸出點。
PLC的價錢與I/O點數有關，因此輸入、輸出信號的點數是降低硬件費用的主要措施。在PLC的外部輸入電路中，各輸入端可以接常開點或是常閉點，也可以接觸點組成的串并聯電路。
PLC不能識別外部電路的結構和觸點類型，只可以識別外部電路的通斷。4） 時間繼電器的處理 時間繼電器除了有延時動作的觸點外，還有在線圈通電瞬間接通的瞬動觸點。
在梯形圖中，可以在定時器的線圈兩端并聯儲器位的線圈，它的觸點相當于定時器的瞬動觸點。 5） 設置中間單元在梯形圖中，若多個線圈都受某一觸點串并聯電路的控制。
為了簡化電路，在梯形圖中可以設置中間單元，即用該電路來控制某存儲位，在各線圈的控制電路中用其常開觸點。 這種中間元件類似于繼電器電路中的中間繼電器。
6） 設立外部互鎖電路控制異步電動機正以轉的交流接觸器假如同時動作，將會(huì )造成三相電源短路。為了防止出現這樣的事故，應在PLC外部設置硬件互鎖電路。
7） 外部負載的額定電壓PLC雙向晶閘管輸出模塊一般只可以驅動（Drive）額定電壓AC220V的負載，假如系統（System）原來的交流接觸器的線圈電壓為380V，應換成220V的線圈，或是設置外部中間繼電器。
2.三菱plc中M指令的具體用法;例如M0,M30M60表示什么含義?

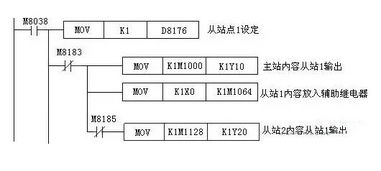

M：輔助繼電器，相當于電氣圖中的中間繼電器，30代表輔助繼電器的地址號。
控制方式與Y是一樣的，只是沒有輸出口，只是單單的軟元件。和Y一樣有線圈和常開、常閉的觸點。當多種控制方法用到同一種Y時。這時候直接控制的話可能會(huì )出現交叉，并且程序會(huì )顯得復雜。這時候就可以用M來控制。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，有電流流過，繼電器線圈有電流，然后常開觸點閉合，提供負載導通的電流和電壓。當內部電路輸出數字信號0，則沒有電流流過，繼電器線圈沒有電流，然后常開觸點斷開，斷開負載的電流或電壓。也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
以上內容參考：百度百科-三菱PLC
3.三菱plc時間繼電器指令有0.0幾秒的嗎
三菱plc時間繼電器指令沒有0.0幾秒，最少是3秒。
定時器作為時間元件相當于時間繼電器，由設定值寄存器、當前值寄存器和定時器觸點組成。在其當前值寄存器的值等于設定值寄存器的值時，定時器觸點動作。故設定值、當前值和定時器觸點是定時器的三要素。
定時器累計plc內的1ms,10ms, 100ms等的時鐘脈沖，當達到所定的設定值時，輸出接點動作。定時器可以使用用戶程序存儲器內的常數K作為設定值，也可以用后述的數據寄存器D的內容作為設定值。這里的數據寄存器應有斷電保持功能。
擴展資料：
當輸出繼電器被程序驅動后，其線圈得電，輸出繼電器相應的常開觸點閉合，常閉觸點斷開。當輸出繼電器線圈失電后，輸出繼電器相應的常開觸點斷開，常閉觸點閉合。
輸出繼電器與PLC的輸出端相連，是PLC用來傳遞信號到外部負載的元件。當輸出繼電器線圈處于ON狀態時，其觸點動作。若接到輸出指令，輸出信號則通過輸出單元的等效常開觸點傳送到輸出接線端子，驅動外部負載。
參考資料：百度百科-三菱PLC
4.plc梯形圖編程學習
GE系列PLC梯形圖的編程技巧與方法 IIAnews。
com 1 引言 本文基于ge fanuc公司的pac3i PLC對幾種常用的典型PLC控制程序的梯形圖編程方法進行了總結、歸納，闡述了各種典型程序的主要特征及運用范圍，意在使GE PLC學習者和使用者能較快的掌握其梯形圖編程方法，在短時間內設計出滿足控制要求的高質量的應用程序。 2 梯形圖編程軍規 根據PLC的掃描順序和執行順序，梯形圖語言編程時有一些具體的語法規定，編程過程中應必須遵循這些語法規定，才能保證所編梯形圖程序的正確運行[2]。
2。1 順序編程 梯形圖應按照自上而下，從左至右的順序編寫。
2。2 線圈唯一性 同一變量的輸出線圈在一個程序中不能使用兩次，不同變量的輸出線圈可以并行輸出。
2。3 GE線圈可以直接驅動 與其他PLC不同的是在GE PLC的梯形圖編程中線圈可以直接與左母線直接相連，其功能為上電即導通。
2。4 構造清晰的結構 串聯多的支路應盡量放在該指令行的頂部，根據從多到少自上而下排列；并聯較多的支路應盡量靠近左母線，如圖1所示。
圖1 2。5 最少化PLC的輸入信號和輸出信號 可編程邏輯控制器的價格與I/O點數有關，因此減少I(mǎi)/O點數是降低硬件費用的主要措施[3]。
如果幾個輸入器件觸點的串并聯電路總是作為一個整體出現，可以將他們作為可編程控制器的一個輸入信號，只占可編程控制器的一個輸入點。 3 典型控制電路編程案例 梯形圖的設計方式一般有兩種，一是根據原有的繼電器電路圖來設計梯形圖；二是根據被控制對象的工藝過程和控制要求先設計控制方案，然后再設計出梯形圖，比較復雜的控制系統有時還要先編制工藝流程圖。
圖2 3。1 根據繼電器電路設計梯形圖 用plc改造繼電器控制系統時，原有的繼電器控制系統經過長期的使用和考驗，已經被證明能完成系統要求的控制功能，而繼電器電路圖與梯形圖在表示方法和分析方法上有很多相似之處，因此可以根據繼電器電路圖設計梯形圖，即將繼電器電路圖“轉換”為具有相同功能的PLC的外部硬件接線圖和梯形圖。
因此，根據繼電器電路圖設計梯形圖是一條捷徑。這種設計方法一般不需要改動控制面板，保持了系統原有的外部特性，操作人員不用改變長期形成的操作習慣，因此常被操作人員采用。
繼電器電路網是一個純粹的硬件電路圖。將它改為plc控制時，需要用PLC的外部接線網和梯形圖來等效繼電器電路圖。
可以把PLC想象成是一個控制箱，其外部接線圖描述了這個控制箱的外部接線.梯形圖是這個控制箱的內部“線路圖”，梯形圖中的輸入位和輸出位是這個控制箱外部世界聯系的“接口繼電器”.這樣就可以用分析繼電器電路圖的方法來分析PLC控制系統。 3。
2 經驗法設計梯形圖 經驗設計法是在一些經典控制電路的基礎上，根據被控對象對控制系統的具體要求，不斷地對梯形圖加以修改和完善，設計比較簡單的控制系統的梯形圖。 一般需要多次反復地調試和修改梯形圖，增加一些觸點或中間編程元件，最后才能得到一個滿意結果。
這種方法沒有普遍的規律可以遵循，具有很大的試探性和隨意性，最后的結果也不是唯一的，設計所用的時間、設計的質量與設計者的經驗有很大的關系，一般用于較簡單的梯形圖的設計。 下面給出經驗設計法中一些常用的基本電路程序。
（1） 安全的啟保停電路：?jiǎn)⒈Ｍｋ娐肥莗lc控制系統中最常用的控制電路，梯形圖如圖2所示，i1啟動按鈕，輸出q1的常開觸點實現自鎖，i2為停止按鈕： （2）重要的互鎖電路：在某些控制電路中，不同設備間的動作或同一設備的不同狀態之間是相互排斥的，所以在控制的時候宜采用互鎖電路，如圖3所示，利用q1和q2的常開觸點實現了兩個電路的互鎖： （3）自助獲取周期信號的連續脈沖電路：i1為脈沖發生電路開關，當i1閉合時，q1每隔1秒輸出一個寬度為掃描周期的脈沖信號，如圖4所示： 圖4 (4)基本時序控制的延時斷開電路：i1為電路啟動開關，q1在i1啟動1秒后斷開，如圖5所示： 圖5 這里介紹的只是幾個簡單的基本控制程序，使用經驗法設計梯形圖時，利用這些基本的程序，憑借平時積累的經驗，根據控制要求設計各種控制程序。 但是用經驗設計法設 計梯形圖時，對于不同的控制系統，沒有一種通用的容易掌握的設計方法。
設計出的梯形圖往往很難閱讀，給系統的維修和改進帶來了很大的麻煩。而且這種方法要求設計者要有很豐富的設計經驗和靈活的設計思路，對于初學者不易掌握，但是隨著時間的推移，設計程序的數量和模式的增加，逐漸的積累，這種方法也是一種快速的設計方法。
3。3 順序控制法設計梯形圖 順序控制就是按照生產工藝預先規定的順序，在各個輸入信號的作用下，根據內部狀態和時間的順序，在生產過程中各個執行機構自動地有秩序的進行操作，如圖6所示。
使用順序控制法設計時，首先根據工藝過程，畫出狀態流程圖，然后根據狀態流程圖畫出梯形圖，利用順序功能圖語言或步進指令完成編程工作。 順序控制設計法是一種先進的設計方法，很容易被初學者接受，對于有經驗的工程師，也會(huì )提高設計的效率，程序的調試、修改和閱讀也很方便。
順序控制法就是用轉換條件控制代表各步。
5.請問三菱各指令的使
這五個指令雖然都是脈沖輸出型，但可以分為兩大類：一、脈沖輸出指令（包括PLSY,PLSR和PLSR）：可以應用高速點和普通點1、PLSY指令使用中可以設置單個輸出點以一定的頻率發出目標值個脈沖，在指令中可以設置脈沖頻率、脈沖總數、和發出脈沖的輸出點；但只能控制脈沖，如果是脈沖加方向的脈沖模式，那方向點要另選一個普通開關點另外控制。
2、PLSR為設置勻加減速指令，在指令中可以設置脈沖的最大頻率、脈沖總數、加減速時間和脈沖輸出點。通過設置加減速時間來實現勻加速。
如果脈沖加方向的脈沖模式也需要另外控制方向點。3、PLSV指令，為任意時間可變速指令，可以實時改變脈沖頻率的指令，在指令中可以設置脈沖的實時頻率、發出脈沖的輸出點，和方向點。
但是不能設置發出脈沖的總數，也就是不能通過指令定位，如果需要不是很精準的定位可以在使用高速點的時候用脈沖計數器和目標值做一個比較，但是會(huì )在PLC的每個掃描周期比較一次，所以會(huì )超出一些脈沖。二、定位指令：（包括DRVA和DRVI）他們都是為定位指令服務的，因此只能應用于高速點。
他們的指令表現形式基本一致，因此不做單一說明；在他們指令中可以設置脈沖總數、脈沖頻率、脈沖的發出點和方向點。高速脈沖點的特點就是他們有自己的脈沖計數寄存器，也就是不管通過上述幾個指令發出脈沖，高速點會(huì )有以個特定的寄存器記錄所發出的脈沖數，包括正向的和反向的，可作為運動控制中每個軸的坐標。
以上兩個指令不同之處就是：DRVA是絕對記錄脈沖式的，他的脈沖總數實際是他要到達的目標值，也就是和各高速點的計數寄存器相匹配，例如，當你輸入脈沖目標值為20000，而你高速點的計數寄存器中是30000，這是他回朝著反向發出10000個脈沖；而DRVI指令卻不同，他不管高速點計數器中的脈沖坐標值，他會(huì )向正方向運行20000個脈沖，因而成為相對脈沖指令。 以上說明比較混亂，語言組織不是很好，如果你哪個細節不明白再問我。
